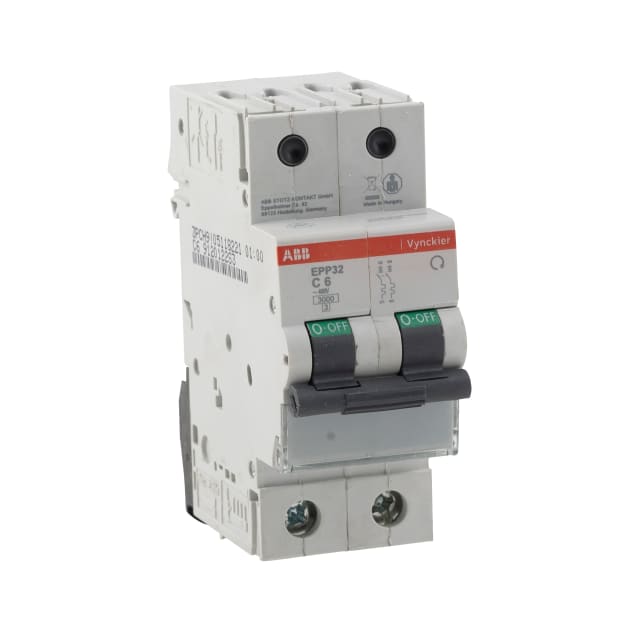

Disjoncteur FIXWELL EPP32C06 2CDB121201R0064

Disjoncteur bipolaire 6 A pour la protection des circuits AC

Le disjoncteur FIXWELL EPP32C06 est un modèle modulaire bipolaire 2P conçu pour assurer la protection des circuits électriques en courant alternatif. Avec un courant nominal de 6 A et une courbe de déclenchement C, il convient aux lignes qui présentent un appel de courant modéré au démarrage, tout en maintenant une protection efficace contre les surcharges et les courts-circuits. Son format 2 modules facilite son intégration dans un tableau électrique modulaire.

Courbe C adaptée aux usages avec pointes de courant modérées

Grâce à sa courbe C, ce disjoncteur est particulièrement indiqué pour des circuits susceptibles de générer des pointes de courant temporaires plus élevées qu’un usage purement résistif. Il constitue ainsi un choix pertinent lorsque l’on recherche une protection modulaire capable de supporter les démarrages usuels de certains équipements tout en conservant une coupure appropriée en cas de défaut. Cette caractéristique aide à limiter les déclenchements intempestifs dans les installations correctement dimensionnées.

Protection bipolaire complète sur 2 pôles protégés

Ce modèle dispose de 2 pôles au total et de 2 pôles protégés, ce qui permet une coupure et une protection sur l’ensemble des conducteurs concernés par le circuit. L’absence de conducteur neutre à connexion dédiée confirme une architecture pensée pour une protection bipolaire directe. Cette configuration est recherchée dans les tableaux nécessitant une coupure nette sur deux pôles, avec une lecture simple et une implantation propre dans l’appareillage modulaire.

Pouvoir de coupure et tenue électrique pour tableau modulaire

Le FIXWELL EPP32C06 présente un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ainsi qu’un pouvoir de coupure assigné Icu de 5 kA selon IEC 60947-2 à 230 V. Il fonctionne sous tension de dimensionnement 400 V en AC, avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent des données techniques utiles pour le choix d’un disjoncteur modulaire destiné à une distribution électrique cohérente et bien protégée.

Raccordement souple pour différentes sections de conducteurs

Ce disjoncteur accepte des conducteurs monofiliaires de 1 à 35 mm² ainsi que des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de raccordement apporte une bonne souplesse lors de l’installation ou du remplacement dans un coffret existant, que ce soit pour des sections courantes de distribution ou des besoins plus spécifiques selon le circuit à protéger. Pour l’installateur, cela simplifie le choix des conducteurs compatibles et la mise en œuvre dans le tableau.

Encombrement réduit et intégration pratique dans le coffret

Avec une largeur de 2 unités de division et une profondeur totale de 44 mm, ce disjoncteur modulaire s’intègre facilement dans les tableaux et coffrets où l’optimisation de l’espace reste essentielle. Son indice de protection IP20 correspond à un usage en enveloppe adaptée, tandis que sa catégorie de surtension 3 et son degré de pollution 2 s’inscrivent dans les caractéristiques attendues pour un appareillage modulaire destiné à la protection et à la distribution électrique.

Conçu pour un fonctionnement stable dans des conditions techniques courantes

Le produit est prévu pour fonctionner dans une plage de température ambiante de -25 à +55 °C, ce qui permet son utilisation dans de nombreuses configurations d’installation. Sa classe de limitation énergétique 3 constitue également un point important pour la maîtrise de l’énergie laissée passer en cas de défaut. Enfin, la possibilité d’ajouter des dispositifs supplémentaires offre davantage de flexibilité pour faire évoluer le tableau selon les besoins de l’installation.
