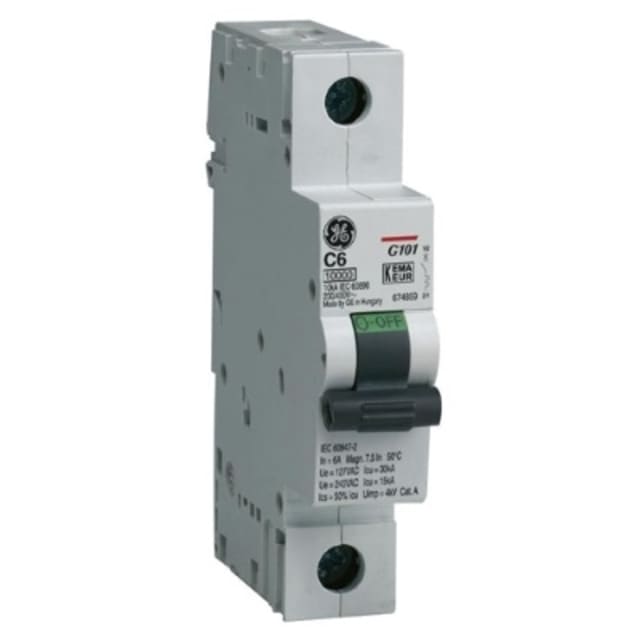

Disjoncteur modulaire 1P courbe C 6A 10kA 4TQG674859R0000

Disjoncteur modulaire 1P courbe C 6A 10 kA pour la protection des circuits

Ce disjoncteur modulaire unipolaire 1P courbe C 6 A est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits dans les tableaux de distribution. Son format compact en 1 module facilite son intégration dans les coffrets et armoires, aussi bien en installation neuve qu’en rénovation. Avec un pouvoir de coupure de 10 kA selon EN 60898, il convient aux installations qui exigent une protection modulaire à haut niveau de performance.

Courbe C 6 A : un calibre adapté aux départs à faible intensité

Le calibre 6 A convient aux circuits nécessitant une protection fine, tandis que la courbe C autorise une bonne tolérance aux appels de courant modérés au démarrage. Ce profil de déclenchement est particulièrement pertinent lorsque l’on recherche un disjoncteur capable de protéger efficacement le départ tout en limitant les déclenchements intempestifs sur les usages compatibles avec cette courbe. C’est une solution claire pour composer un tableau électrique précis, lisible et bien dimensionné.

Pouvoir de coupure 10 kA pour les tableaux exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et à 400 V, ce disjoncteur modulaire répond aux environnements où la tenue au court-circuit doit être prise en compte avec sérieux. Cette caractéristique permet de l’envisager dans des tableaux où le niveau de protection demandé est supérieur à celui des appareils d’entrée de gamme. Sa classe de limitation énergétique 3 contribue également à mieux contenir l’énergie laissée passer en cas de défaut.

Format modulaire compact et intégration simple dans le tableau

Sa largeur d’une unité de division permet d’optimiser l’occupation du rail dans le coffret. Avec une profondeur totale de 44 mm, ce disjoncteur 1P reste adapté aux montages modulaires courants tout en laissant une implantation propre dans les ensembles de protection et de distribution. L’absence de neutre raccordable confirme son usage sur un pôle protégé unique, pour une lecture claire de la fonction dans le tableau.

Raccordement souple pour conducteurs rigides et multibrins

Ce modèle accepte des sections de conducteur monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, que l’installation soit réalisée en fil rigide ou en câble multibrins selon les contraintes du chantier. Pour l’installateur, cela simplifie le choix des conducteurs compatibles et facilite l’intégration dans une distribution modulaire cohérente.

Caractéristiques électriques adaptées aux réseaux AC

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 415 V. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent des repères utiles pour les installations où la coordination des protections et la tenue électrique des appareillages doivent être considérées avec attention. La catégorie de surtension 3 et le degré de pollution 2 s’inscrivent dans un usage modulaire classique en tableau.

Une protection modulaire pensée pour les environnements techniques courants

Ce disjoncteur présente un indice de protection IP20 et peut fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, ce qui le rend compatible avec de nombreuses configurations de tableaux électriques. La possibilité d’ajouter des dispositifs supplémentaires permet aussi d’envisager une évolution de l’appareillage selon les besoins du projet. Pour l’achat d’un disjoncteur modulaire 1P courbe C 6 A 10 kA, ce modèle constitue un choix pertinent lorsqu’il faut conjuguer encombrement réduit, pouvoir de coupure élevé et intégration nette dans la distribution électrique.
