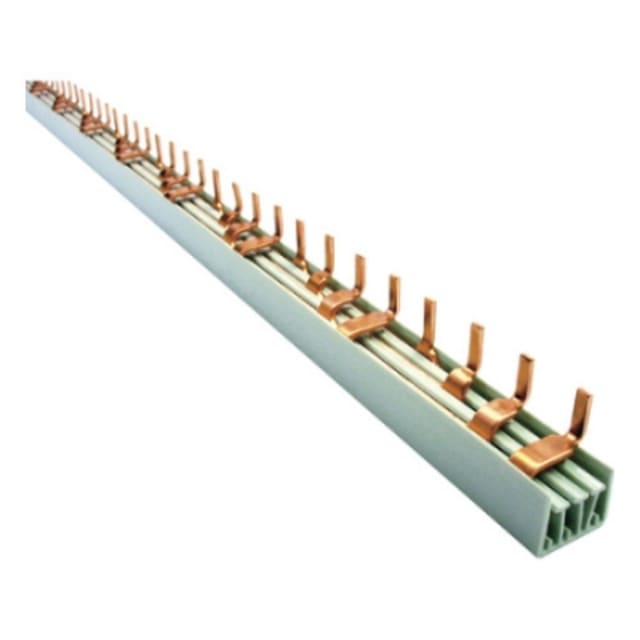

Peigne de raccordement 3P+N 10 mm² 1 m 2CDB846001R1056

Peigne de raccordement 3P+N pour alimentation modulaire en tableau

Ce peigne de raccordement 3P+N en 10 mm² est conçu pour distribuer l’alimentation sur plusieurs appareils modulaires à partir d’une seule arrivée, avec une implantation adaptée aux ensembles de protection et de distribution sur rail DIN. Sa configuration à goupilles permet de ponter proprement des appareillages multipolaires en conservant une implantation claire dans le tableau. Ce modèle correspond à un format 4 pôles destiné à la répartition triphasée avec neutre.

Format 56 modules pour pontage de 4 appareils tétrapolaires

Avec une largeur de 56 unités de division et un pas de 18 mm, ce peigne est prévu pour raccorder jusqu’à 4 appareils. Cette géométrie facilite l’alignement des connexions dans les tableaux équipés de modules triphasés + neutre, tout en limitant les liaisons filaires individuelles. Le résultat est une distribution plus lisible, particulièrement appréciée lors du câblage de disjoncteurs modulaires ou d’ensembles de protections associés.

Section 10 mm² et intensité assignée jusqu’à 125 A

Sa section de 10 mm² permet une distribution cohérente avec des ensembles modulaires nécessitant une alimentation commune de forte capacité. Le courant permanent assigné de 125 A en fait une solution adaptée aux tableaux où l’on recherche un pontage compact sans multiplier les conducteurs. Ce type de peigne convient particulièrement lorsque la continuité électrique entre plusieurs départs doit rester nette, rapide à mettre en œuvre et homogène sur toute la rangée concernée.

Connexion à goupilles pour appareillages compatibles

L’exécution du raccordement électrique par goupilles répond aux besoins des appareillages conçus pour ce mode de connexion. Ce principe simplifie l’insertion dans les bornes prévues à cet effet et contribue à obtenir un câblage régulier sur toute la longueur utile. Avant installation, il reste essentiel de vérifier la compatibilité des bornes des modules à alimenter avec un peigne à pin, afin d’assurer un montage parfaitement adapté à l’équipement présent dans le coffret.

Peigne isolé pour une intégration soignée dans le tableau

Ce modèle est isolé, avec une enveloppe qui laisse apparaître uniquement les zones conductrices utiles au raccordement. Cette conception favorise une intégration ordonnée dans les tableaux et participe à une finition plus propre du câblage. Visuellement, le peigne se distingue par un profil rigide et régulier, pratique pour réaliser un pontage linéaire entre modules sans surcharge visuelle ni croisement inutile de conducteurs.

Caractéristiques électriques adaptées à la distribution modulaire

Ce peigne de raccordement accepte une tension maximale de service de 500 V, avec une tenue aux chocs de 4 kV et un courant conditionnel de court-circuit de 25 kA. Ces données le destinent aux applications de répartition dans des tableaux de distribution où la continuité d’alimentation entre plusieurs appareils doit être assurée avec des caractéristiques cohérentes pour l’environnement modulaire. Il s’intègre ainsi dans une logique de distribution structurée, avec un accessoire pensé pour le pontage électrique plutôt que pour le câblage libre.

Un accessoire pertinent pour gagner en clarté au câblage

Dans un tableau, l’emploi d’un peigne 3P+N permet de réduire le nombre de liaisons individuelles, d’optimiser l’espace disponible et de rendre l’ensemble plus facile à lire lors de l’installation comme lors des interventions ultérieures. Sa longueur utile de 232 mm et son architecture 4 pôles en font une solution adaptée aux rangées compactes nécessitant une alimentation commune sur plusieurs modules. Pour l’installateur, c’est un choix efficace lorsque l’objectif est d’obtenir un pontage net, cohérent et rapide à intégrer.
