Peigne de raccordement 3P+N 10 mm² 2CDB846001R1054

Peigne de raccordement 3P+N pour câblage rapide et ordonné du tableau

Ce peigne de raccordement 3P+N en section 10 mm² est conçu pour distribuer l’alimentation de plusieurs appareils modulaires avec une mise en œuvre nette et régulière dans le tableau électrique. Son format long de 1016 mm permet d’alimenter jusqu’à 27 appareils, avec une répartition homogène sur pas de 18 mm. Il constitue une solution particulièrement adaptée lorsque l’on recherche un pontage propre, lisible et gain de temps par rapport au câblage filaire traditionnel.

Configuration adaptée aux appareils modulaires avec neutre

Ce modèle est prévu pour les appareils équipés d’un conducteur N, ce qui le rend pertinent pour les architectures de distribution nécessitant la présence du neutre dans le pontage. Sa configuration 3P+N convient aux ensembles modulaires installés sur rail dans les tableaux de protection et de distribution. Le raccordement par goupilles facilite l’insertion dans les bornes compatibles et favorise une implantation régulière sur toute la rangée.

Section 10 mm² et intensité assignée pour circuits de distribution

Avec une section de 10 mm² et un courant permanent assigné de 80 A, ce peigne répond aux besoins courants de liaison entre appareillages modulaires dans de nombreux montages de distribution. Il permet d’assurer une alimentation commune fiable sur une rangée complète, tout en conservant un encombrement réduit et une organisation claire à l’intérieur du coffret. Cette section en fait un choix cohérent pour les installations où la continuité de distribution doit rester simple à mettre en place.

Longueur 1016 mm pour alimenter jusqu’à 27 appareils

Sa longueur de 1016 mm et sa largeur de 54 unités de division permettent de couvrir une rangée importante d’appareils modulaires. Ce format est particulièrement utile pour les tableaux nécessitant une alimentation groupée de plusieurs départs, sans multiplication des conducteurs de pontage. Pour l’installateur, cela se traduit par un travail plus rapide, une meilleure lisibilité de l’ensemble et un tableau plus propre à l’entretien comme au contrôle.

Peigne isolé pour une intégration propre en coffret

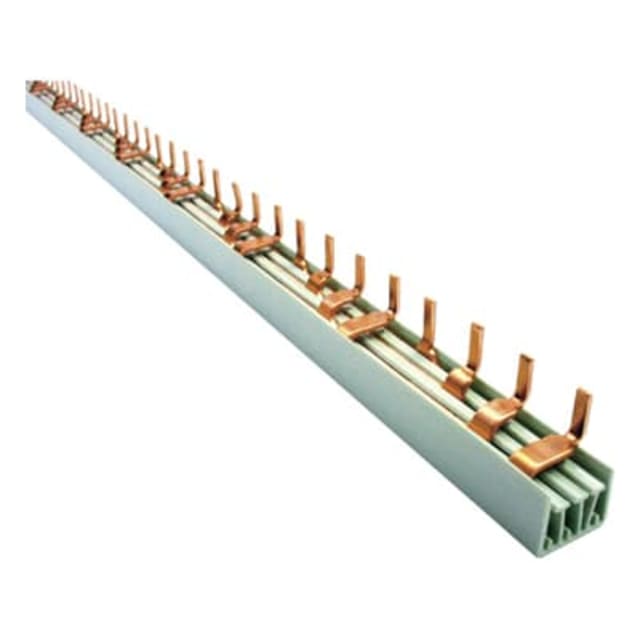

Le corps isolé améliore l’intégration du peigne dans l’environnement du tableau et participe à une implantation plus sûre et plus propre visuellement. La géométrie du produit visible sur le peigne, avec ses dents régulièrement réparties, est pensée pour une distribution linéaire sur rail. Cette conception convient aux tableaux résidentiels, tertiaires ou techniques nécessitant un accessoire de liaison compact, direct et facile à positionner dans une rangée modulaire.

Caractéristiques électriques adaptées aux ensembles de protection

Ce peigne de raccordement est donné pour une tension maximale de service de 500 V, une tension de choc assignée de 4 kV et un courant de court-circuit conditionnel de 25 kA. Ces données le destinent à une utilisation dans des ensembles de protection et de distribution où la cohérence des caractéristiques de l’accessoire de pontage avec les appareils raccordés est essentielle. Il s’intègre ainsi dans une logique de tableau structuré, avec des performances compatibles avec les exigences des appareillages modulaires associés.

Un accessoire de pontage pensé pour les rangées modulaires complètes

Ce peigne liaison et pontage convient particulièrement aux tableaux où plusieurs modules doivent être alimentés de manière uniforme sur rail DIN. Il simplifie la distribution entre appareils, limite l’accumulation de conducteurs dans le coffret et contribue à une présentation plus professionnelle de l’installation. Pour les opérations de montage, d’extension ou de rénovation de tableau, il apporte une réponse pratique lorsque l’on souhaite combiner compacité, clarté de câblage et alimentation répartie sur une grande longueur.
