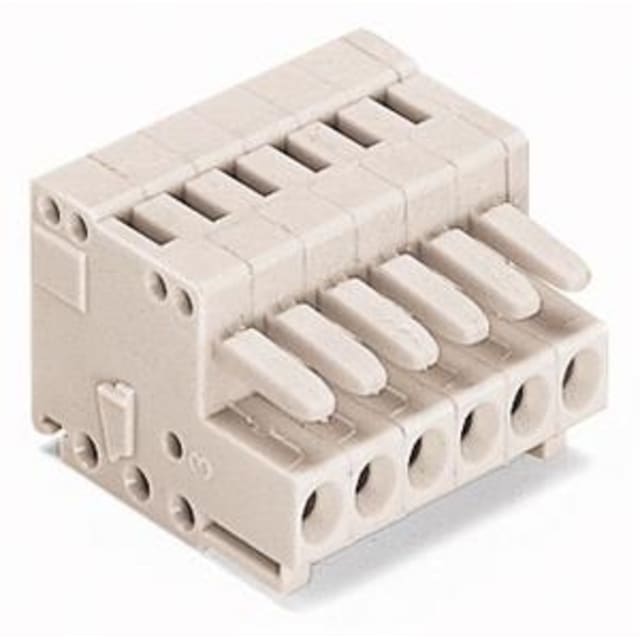

Connecteur femelle 6 pôles pas 3,5 mm 1,5 mm² 734-106

Connecteur femelle 6 pôles au pas de 3,5 mm pour raccordement carte vers câble

Ce connecteur femelle 6 pôles est conçu pour les liaisons entre circuit imprimé et câble dans les applications de connexion enfichable compactes. Son pas de 3,5 mm permet une implantation resserrée tout en conservant une capacité de raccordement jusqu’à 1,5 mm². Cette configuration convient particulièrement aux cartes électroniques, modules de commande, interfaces de signalisation, automatismes compacts et équipements nécessitant une connexion claire, démontable et peu encombrante.

Connexion rapide par ressort à cage pour un câblage net et efficace

Le raccordement électrique par ressort à cage facilite l’insertion des conducteurs et assure un maintien adapté aux opérations de câblage répétées. Le connecteur accepte les conducteurs monofils, multifilaires et souples dans une plage allant de 0,08 à 1,5 mm², avec ou sans embout selon les sections indiquées. Cette polyvalence simplifie le choix du câble en atelier comme en intégration d’armoires, tout en apportant une solution pratique pour les montages où la compacité et la rapidité de raccordement sont recherchées.

Format 6 pôles pratique pour les circuits de commande et de distribution basse tension

Avec ses 6 pôles alignés sur une seule rangée, ce connecteur permet d’organiser proprement plusieurs voies sur un encombrement réduit. Il répond bien aux besoins de distribution de signaux, d’alimentation ou de commandes sur équipements électroniques et ensembles précâblés. Son courant nominal de 10 A et sa tension assignée de 160 V en font une solution adaptée aux montages techniques demandant une connexion enfichable stable dans des ensembles compacts.

Sécurisation mécanique contre l’inversion au branchement

Ce modèle est prévu avec une protection contre l’inversion d’accouplement, un point important lors des opérations de maintenance, de remplacement ou de préassemblage. Cet aspect contribue à limiter les erreurs de connexion lors du branchement sur l’élément complémentaire compatible. Dans les installations où plusieurs connecteurs proches coexistent, cette géométrie de détrompage apporte un repérage plus sûr et une manipulation plus sereine au montage.

Orientation horizontale adaptée aux montages compacts

L’angle de raccordement du conducteur à 180° correspond à une sortie horizontale, utile lorsque l’espace en hauteur est limité ou lorsque le cheminement des fils doit rester parallèle au circuit ou au boîtier. Cette orientation aide à mieux gérer le passage des câbles dans les petits coffrets, appareils électroniques, interfaces de commande ou sous-ensembles enfichables, tout en favorisant une implantation propre et rationnelle.

Matériaux techniques pensés pour les environnements d’intégration électrique

Le corps isolant en thermoplastique et les contacts en alliage de cuivre avec surface étamée répondent aux exigences courantes des connexions carte-câble. Le boîtier gris clair permet une identification visuelle sobre dans les ensembles de raccordement. Le connecteur fonctionne sur une plage de température de service de -60 à 100 °C, avec un degré de protection IP20 en position montée, une catégorie de surtension III et un degré de pollution 2, ce qui le destine à des environnements d’intégration électrique protégés.

Une solution précise pour les ensembles enfichables de la série 734

Ce connecteur femelle appartient à une famille de composants destinée aux connexions enfichables compactes sur circuit imprimé. Il s’adresse aux professionnels recherchant un format 6 pôles au pas de 3,5 mm avec raccordement câble rond et capacité jusqu’à 1,5 mm². Pour un projet de câblage modulaire, de carte de commande, d’interface embarquée ou d’équipement de régulation, il apporte une réponse technique claire lorsque l’objectif est de combiner faible encombrement, simplicité de câblage et raccordement enfichable ordonné.
