Soupape de pression différentielle USV R20 3/4 0265220

Soupape de pression différentielle pour dérivation de circuit de chauffage

La soupape de pression différentielle USV R20 3/4 est conçue pour être installée en dérivation sur les installations de chauffage afin de maintenir une circulation minimale entre le départ et le retour lorsque les organes de réglage du réseau se ferment. Elle convient particulièrement aux circuits équipés de robinets thermostatiques ou de vannes de zone, où les variations de débit peuvent provoquer une hausse de pression différentielle. Son rôle est d’ouvrir progressivement le passage de dérivation pour soulager le circuit et stabiliser le fonctionnement hydraulique.

Réglage précis de la pression pour limiter les déséquilibres

Cette soupape différentielle offre une plage de réglage de 0,03 à 0,50 bar, ce qui permet d’adapter finement le seuil d’ouverture aux besoins réels de l’installation. Le réglage s’effectue par molette graduée, avec une position 0 correspondant à l’ouverture et une position 7 proche de la fermeture. Ce principe permet de mieux maîtriser les écarts de pression dans le réseau, de réduire les bruits de circulation dans les émetteurs et d’éviter les contraintes inutiles sur les circulateurs et les composants de régulation.

Format 3/4 F/M adapté aux montages compacts

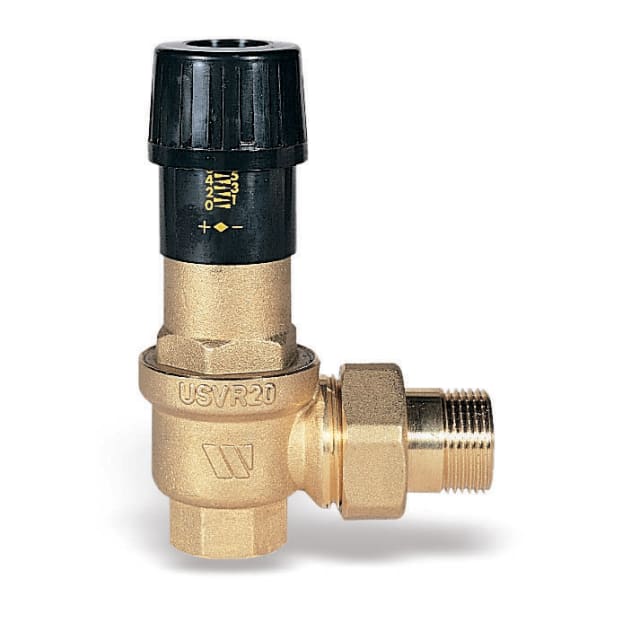

La configuration de raccordement 3/4" femelle/mâle facilite l’intégration sur un by-pass de chauffage, y compris dans des espaces techniques où l’encombrement doit rester maîtrisé. Le corps en équerre de la soupape USVR20 favorise une implantation propre sur la dérivation, avec une lecture simple du réglage en façade. Ce format est adapté aux installations de chauffage de taille courante nécessitant une réponse hydraulique stable lors des phases de fermeture partielle ou totale de certains circuits.

Fonctionnement utile avec robinets thermostatiques et vannes de zone

Dans une installation comportant plusieurs robinets thermostatiques ou des vannes motorisées 2 voies, la fermeture simultanée de plusieurs points peut entraîner une montée rapide de la pression différentielle. La soupape de pression différentielle USV R20 crée alors un passage de décharge contrôlé entre le départ et le retour, ce qui aide à préserver un débit de recirculation suffisant au niveau de la chaudière. Ce fonctionnement contribue à éviter les cycles inutiles, à fluidifier le comportement du circuit et à améliorer le confort hydraulique global du réseau.

Corps en laiton et tenue adaptée aux circuits eau-glycol

Le corps de cette soupape est réalisé en laiton, un matériau couramment utilisé sur les organes hydrauliques de chauffage pour sa bonne tenue en environnement technique. Le modèle accepte une pression maximale de 6 bar et une température maximale de 110 °C, ce qui le destine aux réseaux de chauffage à eau chaude dans leur plage normale d’exploitation. Il est également compatible avec les mélanges eau-glycol jusqu’à 50 %, un point utile pour certaines configurations nécessitant une protection antigel du circuit.

Installation en dérivation pour préserver la circulation minimale

Montée en dérivation, la soupape USVR20 intervient uniquement lorsque la différence de pression atteint la valeur choisie. Elle ne perturbe donc pas le fonctionnement du réseau tant que les conditions hydrauliques restent normales, puis ouvre le by-pass dès que cela devient nécessaire. Cette logique de fonctionnement en fait un composant pertinent pour protéger l’équilibre d’une installation de chauffage et accompagner le bon comportement des équipements régulés, notamment lorsque les débits varient fortement au fil des demandes pièce par pièce.

Un choix cohérent pour les installations de chauffage nécessitant un by-pass différentiel

Grâce à sa plage de réglage étendue, son raccordement 3/4" F/M et sa conception dédiée au montage sur dérivation, cette soupape de pression différentielle USV R20 répond aux besoins des installateurs recherchant une solution claire pour gérer les surpressions différentielles sur circuit de chauffage. Elle s’intègre naturellement dans les montages où la continuité de circulation, la réduction des nuisances hydrauliques et la stabilité de fonctionnement de la chaudière font partie des points de vigilance essentiels.
