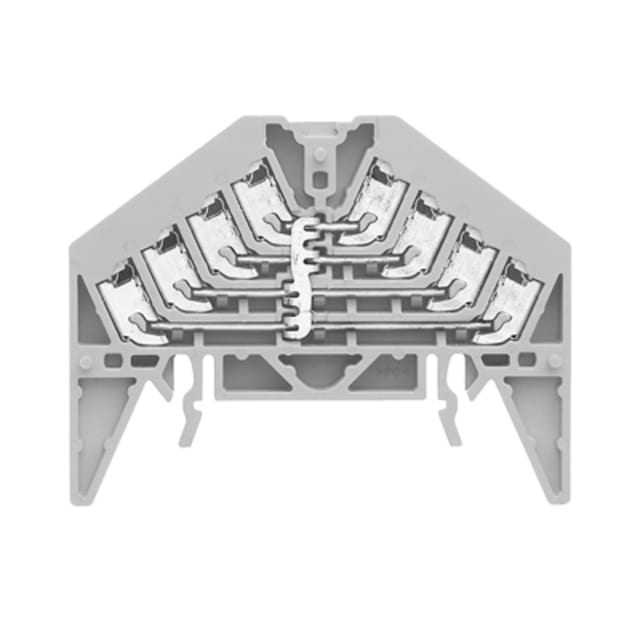

Bloc de jonction répartiteur 4 pôles rail DIN gris 1173890000

Bloc de jonction répartiteur 4 pôles pour distribution compacte sur rail DIN

Ce bloc de jonction répartiteur 4 pôles sur rail DIN est conçu pour la distribution de potentiel dans les armoires et coffrets où la densité de câblage doit rester maîtrisée. Sa configuration à 4 étages avec 16 points de connexion permet d’organiser plusieurs départs dans un encombrement réduit, tout en gardant une lecture claire du câblage. Son format étroit de 9,2 mm en fait une solution particulièrement adaptée aux installations où chaque millimètre sur le rail DIN compte.

Connexion PUSH IN rapide pour conducteurs de 0,5 à 1,5 mm²

Le raccordement à broches de type PUSH IN facilite l’insertion directe des conducteurs compatibles en section 0,5 à 1,5 mm², qu’ils soient monofilares, multifilaires ou à brins fins avec ou sans gaine dans cette même plage. Ce principe de connexion accélère le câblage, limite les manipulations au montage et contribue à une implantation plus fluide lors de l’assemblage en atelier ou en maintenance sur site.

4 niveaux et 16 connexions pour répartir un potentiel proprement

Avec ses 4 niveaux de raccordement et ses 16 connexions, ce bornier répartiteur est pensé pour la distribution structurée des signaux et potentiels dans les ensembles de commande et d’automatisation. Cette architecture permet de centraliser les départs sur un seul point de montage, ce qui simplifie l’organisation du câblage interne et aide à conserver une implantation plus nette dans les tableaux électriques.

Montage direct sur rail DIN 35 mm pour intégration en tableau

Prévu pour un montage sur rail DIN 35 mm, ce bloc de jonction s’intègre facilement dans les enveloppes, coffrets et armoires électriques standards. Sa hauteur de 70 mm et son profil fin favorisent une implantation rationnelle dans les rangées de borniers. Il convient aux configurations recherchant une distribution de potentiel ordonnée, sans multiplier les accessoires de raccordement séparés.

Caractéristiques électriques adaptées à la distribution de circuits de commande

Ce modèle est donné pour une tension de dimensionnement de 250 V et un courant nominal de 17,5 A, avec une section nominale de 1,5 mm². Il répond ainsi aux besoins de distribution de potentiel sur des circuits de commande, de signalisation ou d’interfaçage nécessitant une solution de raccordement compacte et lisible. Sa conception en répartiteur multiconducteur permet de regrouper les connexions sans disperser les points de dérivation dans le tableau.

Corps isolant gris en thermoplastique pour repérage sobre et intégration homogène

Son corps isolant en thermoplastique, de couleur grise, s’intègre facilement dans les ensembles de borniers existants et dans les architectures de câblage techniques où le repérage visuel doit rester cohérent. Cette finition neutre convient aussi bien aux lignes de raccordement de signal qu’aux distributions internes de potentiel, avec une présentation propre dans les installations industrielles et tertiaires.

Plage de température étendue pour environnements techniques exigeants

Ce bloc répartiteur est prévu pour une température de service de -50 à 130 °C, ce qui permet son utilisation dans des environnements techniques soumis à des écarts thermiques importants. Cette amplitude d’utilisation intéresse notamment les intégrateurs et tableautiers recherchant un bornier de répartition compact pour des applications de câblage où la tenue thermique fait partie des critères de sélection.
