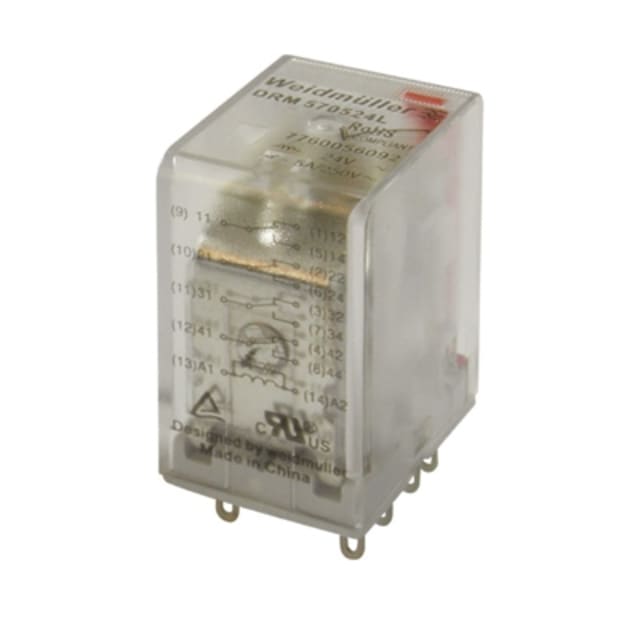

Relais electromecanique 4 contacts 230 V AC DRM570730LT

Relais électromécanique 4 contacts pour commande en 230 V AC

Ce relais électromécanique 4 contacts 230 V AC est conçu pour les applications d’interface et de commutation en environnement industriel. Son format enfichable à raccordement par broches permet une intégration simple dans les ensembles de relais compatibles, tout en répondant aux besoins de pilotage et d’isolement entre circuit de commande et circuit de puissance. Sa configuration à 4 contacts inverseurs apporte une vraie souplesse de câblage pour gérer plusieurs informations ou plusieurs fonctions à partir d’une seule commande.

Configuration 4 inverseurs pour une grande polyvalence de câblage

Avec 4 contacts sous forme de commutateurs, ce relais s’adapte aux montages qui demandent plusieurs changements d’état simultanés. Il convient aussi bien aux fonctions de report, de séparation de signaux, d’interface automate qu’aux logiques de commande nécessitant plusieurs circuits commutés en parallèle. Son courant nominal de 5 A le rend pertinent pour de nombreux usages de commande industrielle, là où l’on recherche une commutation nette et une architecture de câblage claire.

Bobine 230 V AC adaptée aux alimentations de commande courantes

La commande fonctionne en tension alternative, avec une plage de fonctionnement de 184 à 253 V AC en 50 Hz comme en 60 Hz. Cette tolérance facilite l’intégration dans les armoires et équipements alimentés en 230 V AC, tout en conservant un comportement adapté aux tensions de commande usuelles. Le fonctionnement monostable convient aux applications où le relais doit changer d’état uniquement pendant la présence de la tension de commande.

LED intégrée et bouton test pour un contrôle plus pratique

Le relais intègre un affichage LED d’état, utile pour visualiser rapidement la présence de la commande lors des opérations de mise en service, de maintenance ou de diagnostic. La présence d’un bouton test apporte un avantage concret en atelier comme sur site, en permettant de vérifier la commutation des contacts sans devoir reconfigurer l’installation. Ce type d’équipement est particulièrement apprécié dans les tableaux où la rapidité de contrôle fait gagner du temps sur les interventions.

Contacts AgNi pour les circuits de commande et d’interface

Les contacts en argent-nickel sont adaptés aux usages de commutation en automatisme et en interface industrielle. Cette technologie de contact est bien indiquée pour les relais sollicités sur des fonctions de commande, de report d’état ou de transmission d’ordres. La version à contact simple, non polarisée et sans contacts guidés de force répond à un besoin standard de relais d’interface enfichable, sans complexifier inutilement le choix du matériel.

Format compact pour intégration dans les ensembles de relais

Avec des dimensions de 21 mm de largeur, 27,4 mm de hauteur et 35,7 mm de profondeur, ce relais présente un encombrement compact, pratique pour les montages denses en coffret ou en armoire. Il est livré sans socle, ce qui permet de l’associer au support adapté selon l’architecture retenue. Son indice de protection IP20 le destine à une installation dans un environnement protégé, typiquement à l’intérieur d’un coffret ou d’une enveloppe électrique.

Un choix pertinent pour l’interface et l’automatisme industriel

Ce relais d’interface trouve naturellement sa place dans les installations de commande industrielle, les armoires d’automatisme, les fonctions de découplage de signaux et les systèmes nécessitant plusieurs inverseurs dans un format enfichable. Il répond au besoin des professionnels qui recherchent un relais 230 V AC compact, avec LED et bouton test, capable d’assurer une commutation de 5 A sur 4 contacts inverseurs tout en simplifiant les opérations de contrôle et d’exploitation.
