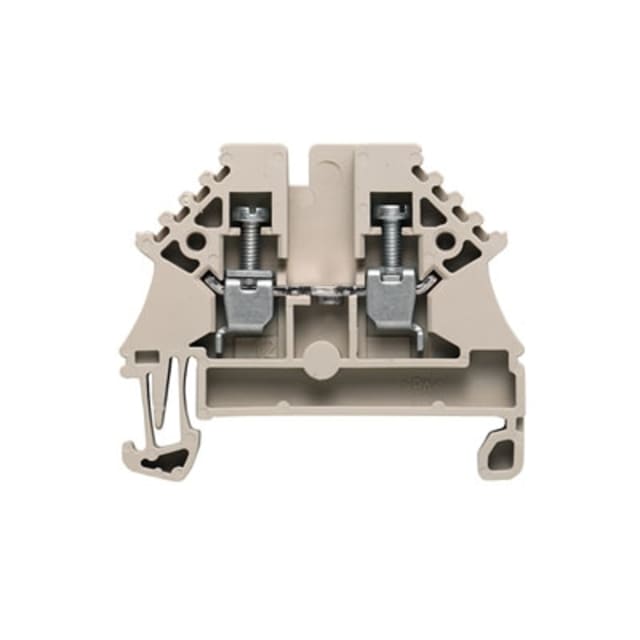

Bornier de passage à vis 2,5 mm² 500 V WDU 2.5N

Bornier de passage à vis 2,5 mm² pour câblage sur rail DIN

Le bornier de passage à vis WDU 2.5N est conçu pour le raccordement simple et net de conducteurs dans les armoires électriques, coffrets et ensembles de distribution. Ce modèle 1 étage se monte sur rail DIN 35 mm et permet d’assurer une liaison de passage claire entre deux points de connexion. Son format compact de 5,1 mm de large facilite l’optimisation de l’espace disponible sur le rail tout en conservant un câblage lisible et structuré.

Connexion à vis précise pour conducteurs jusqu’à 4 mm²

Ce bornier accepte une large plage de sections pour s’adapter aux besoins courants en installation et en câblage de tableau. Il convient aux conducteurs monofilaires de 0,5 à 4 mm², aux conducteurs multifilaires de 1,5 à 4 mm² ainsi qu’aux conducteurs à brins fins de 0,5 à 4 mm² sans gaine. Pour les conducteurs souples avec gaine, la plage de raccordement va de 0,5 à 2,5 mm². Cette polyvalence permet de gérer aussi bien les circuits de commande que les liaisons de puissance légère, avec une technologie à vis appréciée pour son serrage franc et sa mise en œuvre maîtrisée.

Capacité électrique adaptée aux circuits de commande et de distribution

Avec une tension assignée de 500 V et un courant nominal de 24 A, ce bornier de passage à vis 2,5 mm² répond aux usages classiques de raccordement dans les applications électriques industrielles et tertiaires. Il constitue une solution adaptée pour faire transiter l’alimentation, le signal ou les liaisons de câblage internes dans un bornier repéré, ordonné et facile à intégrer dans une rangée de connexion.

Deux points de connexion pour un passage direct et propre

Le WDU 2.5N dispose de 2 connexions sur un même potentiel, ce qui en fait un bornier de passage particulièrement pratique pour relier deux conducteurs de manière directe. Cette configuration est idéale lorsque l’objectif est de prolonger une ligne, organiser une distribution par rangée ou simplifier les interventions de maintenance grâce à une séparation claire des conducteurs dans le coffret. Le câblage gagne en lisibilité, notamment dans les ensembles où la densité de connexion doit rester maîtrisée.

Format compact pour tableaux et coffrets à espace limité

Sa largeur de seulement 5,1 mm et sa hauteur de 44 mm en font un composant bien adapté aux borniers serrés et aux implantations exigeantes. Ce faible encombrement permet d’augmenter le nombre de points de raccordement sur une même longueur de rail DIN sans alourdir l’organisation du tableau. C’est un avantage concret pour les intégrateurs, câbleurs et mainteneurs qui recherchent un appareillage compact et cohérent pour les circuits de section 2,5 mm².

Corps isolant thermoplastique pour environnement technique exigeant

Le corps isolant en thermoplastique est prévu pour une utilisation en environnement technique, avec une température de service étendue de -60 à 130 °C. Cette caractéristique permet l’intégration du bornier dans des installations exposées à des contraintes thermiques marquées, tout en conservant une solution de raccordement adaptée aux pratiques courantes de montage sur rail. Sa teinte beige facilite également l’identification visuelle au sein d’un bornier organisé par fonctions ou par potentiels.

Un bornier de passage utile pour organiser un câblage net et évolutif

Ce bornier de passage à vis 500 V est particulièrement pertinent lorsque l’on cherche à structurer un câblage propre, accessible et évolutif. Il convient aussi bien pour des extensions de lignes, des raccordements intermédiaires que pour la constitution de rangées de bornes dans les tableaux électriques. Grâce à sa compatibilité avec plusieurs types de conducteurs et à son montage standard sur rail DIN 35 mm, il s’intègre facilement dans une architecture de connexion rationnelle et professionnelle.
