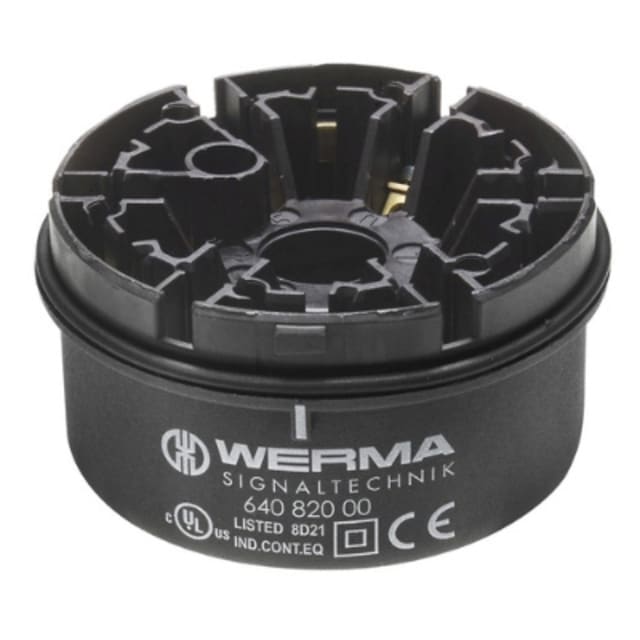

Élément de raccordement à visser BWM noir 64082000

Élément de raccordement à visser conçu pour la série KombiSIGN 71

Cet élément de raccordement à visser BWM en coloris noir est prévu pour l’intégration dans une colonne lumineuse modulaire KombiSIGN 71. Il constitue la base de connexion de l’ensemble et permet d’alimenter les éléments de signalisation avec un raccordement par vis, particulièrement adapté aux environnements où l’on recherche un câblage net, lisible et facile à reprendre en maintenance.

Raccordement à vis pratique pour le câblage des circuits auxiliaires

Le système de connexion par vis facilite l’insertion et le maintien des conducteurs lors du montage. Il accepte des sections de fil allant de 0,25 à 1,50 mm², ce qui convient bien aux besoins courants de commande machine et de signalisation industrielle. Ce mode de raccordement est intéressant pour les installateurs qui souhaitent un serrage direct, une bonne accessibilité au câblage et une intervention simple lors des opérations d’ajout, de remplacement ou de reconfiguration de la colonne.

Montage mural ou sur base pour une intégration flexible

La version BWM est pensée pour les configurations de montage mural et de montage sur base. Son exécution angulaire permet d’orienter proprement le raccordement selon la disposition de l’installation, ce qui aide à optimiser le passage de câble et l’encombrement autour de la machine. C’est un choix pertinent lorsque l’espace disponible impose une implantation soignée de la colonne lumineuse et de son arrivée de câble.

Verrouillage par baïonnette pour un assemblage simple des éléments

La conception de cet élément de raccordement reprend un système de douille à baïonnette, utile pour monter et démonter plus facilement les éléments de signalisation de la colonne. Ce principe simplifie l’assemblage des modules KombiSIGN 71 et permet de gagner du temps lors des opérations de montage initial, d’entretien ou d’évolution de la signalisation sur machine.

Format compact et passage de câble adapté aux applications industrielles

Avec un diamètre de 70 mm et une hauteur de 43 mm, cet élément s’intègre dans l’architecture standard de la gamme KombiSIGN 71. Il dispose d’une entrée de câble par trou traversant avec un diamètre maximal de 11 mm, ce qui facilite la mise en œuvre sur de nombreuses installations industrielles. Son format compact permet de conserver une implantation propre, sans alourdir la structure de la colonne lumineuse.

Boîtier noir IP65 pour les environnements de commande machine

Son boîtier noir s’accorde naturellement avec les ensembles de signalisation industrielle et les postes de commande modernes. L’indice de protection IP65 apporte une protection adaptée contre les poussières et les projections d’eau, ce qui en fait une solution cohérente pour les environnements de production, d’automatisme et de matériel industriel exposés aux contraintes courantes d’atelier.

Un composant technique précis pour éviter les erreurs de sélection

Ce modèle est destiné à la série KombiSIGN 71 et correspond à un élément de raccordement à visser, non prévu pour un montage sur tube, non compatible avec des connecteurs M12 et non dédié à un système IO-LINK. Ces points sont importants pour choisir la bonne embase selon l’architecture de la colonne lumineuse souhaitée. Pour un achat sans ambiguïté, il convient particulièrement aux projets recherchant un raccordement filaire direct, une implantation angulaire et une intégration cohérente dans un ensemble de signalisation modulaire de commande machine.
