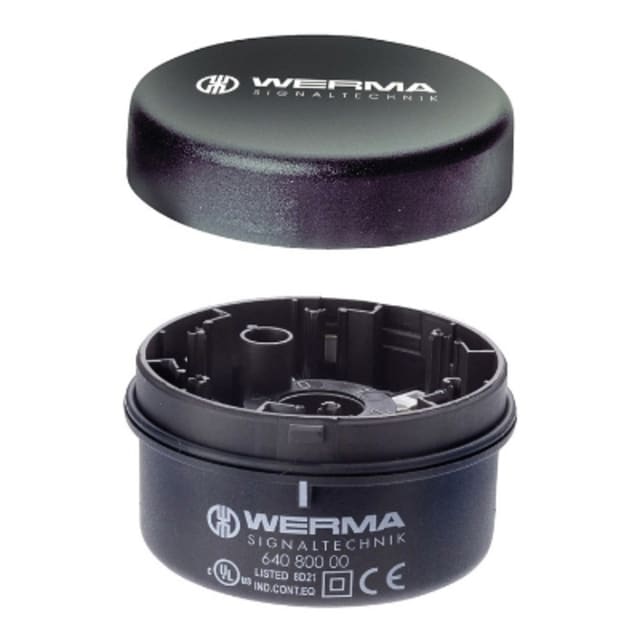

Élément de raccordement BWM noir Cage Clamp 64080000

Élément de raccordement pour colonne lumineuse modulaire KombiSIGN 71

L’élément de raccordement BWM noir Cage Clamp 64080000 est la base de connexion prévue pour les colonnes lumineuses modulaires KombiSIGN 71, et compatible également avec la KombiSIGN 72 en version ClassicLOOK. Il assure l’interface de départ de la colonne et constitue le point de fixation ainsi que le point de câblage de l’ensemble. Pour une installation industrielle propre et cohérente, il permet de démarrer la colonne sur une embase adaptée à un montage à plat.

Raccordement à ressort à cage pour un câblage rapide et net

Ce modèle utilise un raccordement à ressort à cage de type Cage Clamp, particulièrement apprécié pour le câblage des circuits auxiliaires. Cette technologie facilite l’insertion des conducteurs tout en contribuant à un raccordement compact dans l’embase. L’élément accepte des sections de conducteur de 0,25 à 1,5 mm², ce qui le rend adapté aux câblages de signalisation courants en environnement machine et automatisme.

Montage au sol ou à plat avec possibilité de pose murale par accessoire

Conçu pour le montage au sol ou sur fond plat, cet élément de raccordement répond aux besoins des implantations fixes sur machine, pupitre ou support dédié. Une pose murale reste possible à l’aide d’une équerre prévue en accessoire, à commander séparément. Cette configuration permet de conserver la même base de raccordement tout en adaptant l’installation aux contraintes mécaniques du poste.

Format compact pour intégration dans les ensembles de signalisation

Avec un diamètre de 70 mm et une hauteur de 36 mm, cette base de raccordement reprend l’encombrement attendu pour la série KombiSIGN 71. Son format est pensé pour s’intégrer proprement sous les modules lumineux et sonores de la colonne, sans rupture visuelle ni surépaisseur inutile. La finition noire s’insère facilement dans les environnements industriels et les ensembles de commande machine.

Protection IP65 pour les installations exposées aux contraintes d’atelier

L’embase bénéficie d’un indice de protection IP65, utile pour les applications où la colonne lumineuse est exposée à la poussière ou aux projections. Cette caractéristique apporte une réponse adaptée aux zones de production, aux machines et aux équipements techniques nécessitant une base de connexion protégée. L’entrée de câble se fait par orifice de passage, avec un diamètre maximal de câble de 11 mm.

Alimentation large plage pour applications de signalisation

Cette version est prévue pour une tension de service de 12 à 230 V en AC/DC, ce qui simplifie la sélection de l’embase dans de nombreux contextes de signalisation industrielle. Elle convient ainsi aux architectures de commande utilisant différentes tensions d’alimentation, tout en restant dans la logique modulaire de la gamme. Pour l’installateur, cela permet de viser une intégration plus souple dans des armoires, machines ou postes déjà existants.

Base dédiée aux architectures simples sans interface spécifique

Cet élément de raccordement est destiné à une configuration de colonne lumineuse modulaire classique. Il n’est pas conçu pour une interface AS, ne convient pas aux connecteurs M12 et n’est pas prévu pour un système IO-LINK. Il s’adresse donc aux montages recherchant une base de connexion directe, claire et adaptée aux besoins standards de signalisation visuelle en matériel industriel.
