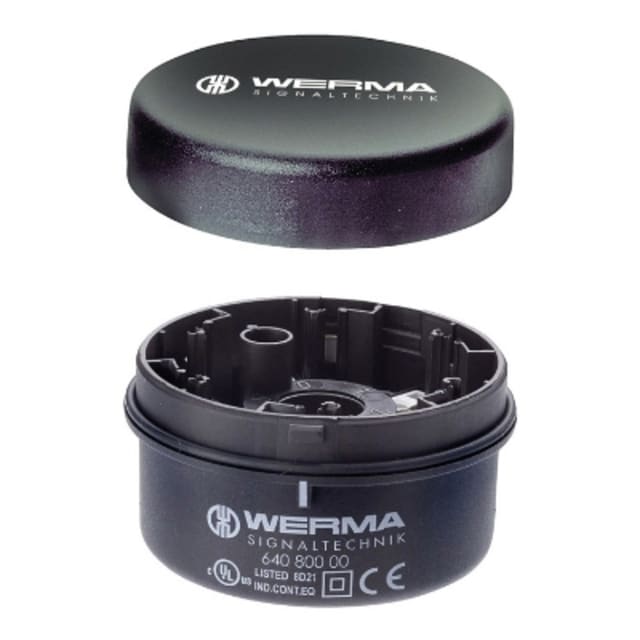

Élément de raccordement noir pour colonne lumineuse 64081000

Élément de raccordement noir pour montage sur tube de colonne lumineuse

Cet élément de raccordement noir est conçu pour constituer la base de connexion d’une colonne lumineuse modulaire de la gamme KombiSIGN 71. Il s’intègre dans une architecture de signalisation machine où la connexion électrique doit rester claire, compacte et facile à organiser au niveau du support. Sa conception pour montage sur tube en fait une solution adaptée aux installations industrielles qui privilégient une implantation propre et lisible sur pupitre, châssis ou poste de travail.

Compatibilité avec les colonnes lumineuses modulaires KombiSIGN

Ce composant est prévu pour les colonnes lumineuses modulaires en exécution ClassicLOOK de la série KombiSIGN 71, et il est également indiqué comme compatible avec les ensembles concernés de la gamme KombiSIGN 72 selon les configurations de montage sur tube. Il convient particulièrement lorsqu’il faut créer ou remplacer la partie de raccordement d’une colonne existante sans modifier toute la signalisation en place. Pour l’acheteur professionnel, cette compatibilité ciblée permet d’éviter les erreurs de sélection entre accessoires, bases et éléments lumineux de séries différentes.

Raccordement à ressort à cage pour un câblage pratique

Le raccordement du circuit auxiliaire s’effectue par bornes à ressort à cage. Ce principe de connexion est apprécié pour le câblage rapide et net des conducteurs, tout en facilitant les interventions de montage ou de maintenance sur la colonne lumineuse. La plage de section acceptée s’étend de 0,25 à 1,50 mm², ce qui permet de l’intégrer facilement dans de nombreuses armoires et installations de commande machine où les conducteurs de faible section sont courants.

Conçu pour une installation sur tube Ø 25 mm

L’élément est prévu pour un montage sur tube, notamment sur support de diamètre 25 mm. Cette configuration répond aux besoins classiques des colonnes lumineuses installées en hauteur pour une meilleure visibilité de l’état machine. Le passage de câble par trou traversant aide à conserver un cheminement discret et protégé, avec une entrée de câble admissible jusqu’à 11 mm. Ce choix est pertinent lorsque l’on recherche une intégration soignée sans recourir à un montage au sol ou angulaire, qui ne sont pas prévus ici.

Format compact et finition noire pour une intégration sobre

Avec un diamètre de 70 mm et une hauteur d’environ 36 mm, cet élément de raccordement reste compact tout en s’alignant avec le gabarit de la série. Sa finition noire s’accorde naturellement avec les ensembles de signalisation industrielle et les environnements techniques où la lisibilité fonctionnelle prime. Il convient lorsque l’on souhaite une base de colonne discrète, cohérente visuellement avec les autres composants modulaires de l’installation.

Protection adaptée à l’environnement industriel

Sa conception répond à un indice de protection IP65, utile pour les applications exposées aux poussières et aux projections d’eau dans les environnements de production. Cet élément peut ainsi être retenu pour des postes industriels où la colonne lumineuse doit rester opérationnelle dans des conditions d’utilisation courantes en atelier ou sur machine. Sa plage de température de service de -20 à +50 °C apporte également une bonne souplesse d’intégration dans des contextes variés.

Base de raccordement électrique large plage de tension

Cette version est destinée à une alimentation de 12 à 230 V en AC/DC. Cette large plage simplifie le choix du composant lors de la conception ou du remplacement d’une base de colonne lumineuse, en limitant les risques d’incompatibilité avec l’alimentation disponible sur l’équipement. Pour un service maintenance ou un intégrateur, c’est un avantage concret pour standardiser les approvisionnements sur des machines de technologies différentes.

Un choix pertinent pour la commande machine et la signalisation modulaire

Dans une application de commande machine, cet élément de raccordement remplit une fonction essentielle : assurer l’interface entre le support de montage et les modules de signalisation de la colonne lumineuse. Il convient bien aux projets de création, d’extension ou de remise en état d’une signalisation modulaire lorsqu’il faut conserver une implantation sur tube, un raccordement simple par ressort à cage et une configuration sobre sans connectique M12 ni système IO-Link. C’est donc un composant technique précis, pensé pour les besoins concrets de la signalisation industrielle modulaire.
