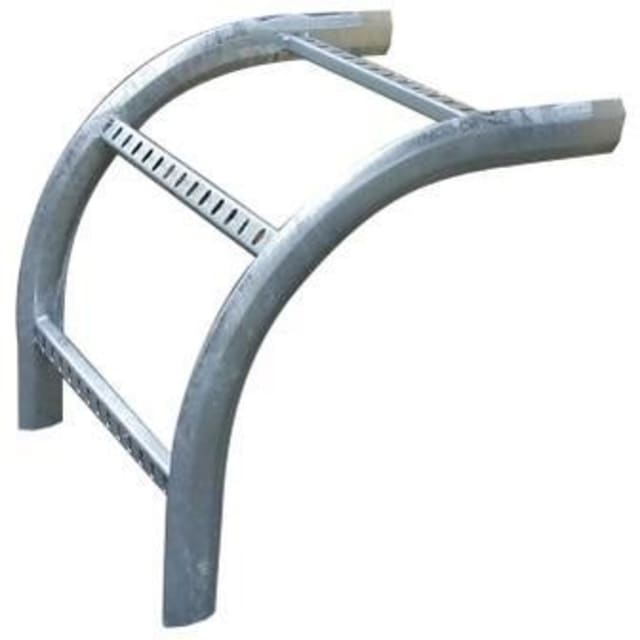

Pièce montée descente tôle acier galvanisé 400 mm 718180

Une pièce montée/descente 90° conçue pour le changement de direction vertical

Cette pièce montée descente en tôle acier galvanisé 400 mm est destinée aux chemins de câbles lorsque l’installation doit passer d’un trajet horizontal à une remontée verticale. Sa configuration à 90° avec changement de direction vertical montant permet de guider le cheminement de manière nette et continue, tout en conservant une géométrie adaptée aux réseaux techniques qui exigent un virage propre dans les zones de passage, de gaine ou de franchissement.

Format adapté aux chemins de câbles de largeur 400 mm

Avec une largeur d’échelle de câble de 400 mm et une hauteur de côté de 55 mm, cet accessoire s’intègre dans une ligne de cheminement de même gabarit sans créer de rupture de section. Il convient lorsqu’il faut préserver la continuité du support sur une largeur utile importante, notamment pour les installations comportant plusieurs câbles de puissance, de commande ou de distribution. Son encombrement annoncé, avec environ 452 mm de longueur et 452 mm de hauteur, aide aussi à anticiper l’espace nécessaire dans la zone de changement de niveau.

Courbure lisse pour accompagner le passage des câbles

Le modèle adopte un coude à courbure lisse avec un rayon intérieur de 272 mm. Cette conception favorise un guidage plus progressif des câbles dans la montée, ce qui facilite l’organisation du cheminement dans les installations où l’on souhaite éviter un angle trop fermé. Pour l’installateur, cela apporte une solution particulièrement pertinente lorsque la tenue du rayon de passage et la lisibilité du parcours sont recherchées sur un réseau vertical.

Construction en acier galvanisé à chaud pour les environnements techniques

Réalisée en acier avec traitement de surface galvanisé à chaud, cette pièce est pensée pour les ensembles de chemins de câbles métalliques utilisés en environnement technique, en local industriel ou en installation tertiaire exigeant une protection de surface cohérente avec le reste de la ligne. La finition galvanisée à chaud s’inscrit dans une logique d’homogénéité avec les autres composants métalliques du supportage, tout en répondant aux attentes habituelles des chantiers nécessitant une solution robuste et durable dans le temps.

Structure compatible avec une pose fonctionnelle et rationnelle

L’exécution du barreau en profil perforé contribue à la praticité de mise en œuvre et au passage ordonné des câbles dans la zone de changement de direction. Le mât latéral en forme de tube fermé apporte une conception adaptée aux accessoires de cheminement qui doivent conserver leur forme dans les parties montantes. L’ensemble est livré en version sans charnière et sans raccord intégré, ce qui permet à l’installateur de gérer l’assemblage selon la configuration retenue sur site et les accessoires de liaison prévus dans le système.

Un accessoire pertinent pour les réseaux électriques en élévation

Cette pièce montée descente trouve sa place dans les installations où le chemin de câbles doit monter vers un plafond technique, une gaine, une machine, un niveau supérieur ou une zone de distribution en hauteur. Elle permet de traiter proprement une variation d’altimétrie sans improvisation de pose. Pour un chantier neuf comme pour une extension d’installation, elle constitue un élément de raccordement utile pour conserver une ligne de support lisible, régulière et adaptée aux contraintes réelles du terrain.

Un choix précis pour éviter les erreurs de compatibilité

Pour sélectionner la bonne pièce, il est important de vérifier la largeur nominale de 400 mm, l’angle de 90°, le sens de changement de direction vertical montant ainsi que la hauteur de côté de 55 mm. Ces caractéristiques définissent précisément son usage et permettent de l’intégrer dans un ensemble de chemins de câbles cohérent, sans confusion avec une version descendante, une autre largeur ou une géométrie de coude différente. Ce niveau de précision est essentiel pour sécuriser la préparation du chantier et limiter les écarts au moment de la pose.
