Borne de terre sur rail DIN à vis 35 mm² 57.535.9055.0

Borne de terre sur rail DIN pour raccordement de forte section

Cette borne de terre sur rail DIN à vis 35 mm² est conçue pour réaliser une mise à la terre propre et lisible dans un tableau électrique. Son format vert/jaune permet une identification immédiate de la fonction de terre, tandis que son implantation sur rail DIN ou rail G facilite son intégration dans les coffrets et armoires de distribution. Elle répond parfaitement aux besoins de raccordement des conducteurs de protection lorsque des sections importantes doivent être reprises avec un serrage mécanique par vis.

Raccordement à vis adapté aux conducteurs jusqu’à 35 mm²

Le raccordement à vis sur les deux points de connexion assure une liaison adaptée aux installations nécessitant un maintien mécanique direct du conducteur. Cette borne accepte des conducteurs souples de 10 à 35 mm², avec ou sans gaine, ainsi que des conducteurs multifilaires jusqu’à 50 mm² selon la nature du câble. Elle convient ainsi aux câblages de puissance et de protection où la compatibilité avec différentes constitutions de conducteurs est essentielle lors du montage en atelier ou sur chantier.

Format 1 étage avec 2 points de connexion pour une distribution claire

Avec un seul étage et deux positions de serrage, cette borne de terre permet de reprendre simplement une arrivée et un départ, ou d’assurer une continuité de terre dans une rangée de bornes. Cette configuration favorise une organisation nette du câblage dans les tableaux, sans multiplier inutilement les accessoires. C’est une solution particulièrement pertinente pour les intégrateurs et tableautiers qui recherchent une répartition fonctionnelle et facile à repérer dans la zone de raccordement.

Encombrement optimisé pour l’implantation sur rail DIN

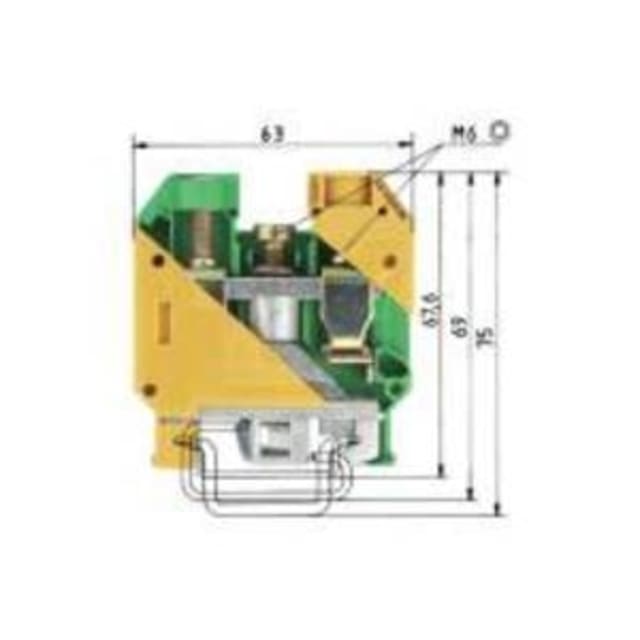

Sa largeur de 16 mm permet de loger une section de raccordement élevée tout en conservant une implantation maîtrisée sur le rail. Avec une hauteur de 67,6 mm et une profondeur de 63 mm, cette borne s’intègre dans les ensembles de distribution où l’espace doit être utilisé de manière rationnelle. Le montage sur rail DIN TS 35 ou rail G simplifie la pose dans les coffrets standards et permet une continuité visuelle avec les autres bornes du tableau.

Corps isolant thermoplastique pour les environnements techniques courants

Le corps isolant en thermoplastique est adapté à un usage en environnement électrique technique, avec une plage de température de service de -40 à +55 °C. Cette caractéristique en fait une borne compatible avec de nombreuses conditions d’exploitation en armoire ou coffret, y compris lorsque les écarts thermiques font partie des contraintes du site. L’isolant participe également à une manipulation propre lors du câblage et au maintien d’un repérage clair de la fonction de protection.

Montage simple sans plaque de fermeture supplémentaire

La borne ne nécessite pas de plaque de fermeture, ce qui simplifie la préparation de la rangée de bornes et limite les accessoires à prévoir pour l’assemblage. Ce point est appréciable lors du montage en série de tableaux électriques, car il accélère la mise en œuvre et réduit les opérations annexes. Pour les professionnels qui recherchent une borne de terre à vis prête à intégrer dans une distribution sur rail DIN, cette conception permet un montage direct et rationnel.

Un choix pertinent pour tableaux, coffrets et distribution électrique

Cette borne de terre 35 mm² est particulièrement adaptée aux applications de tableaux électriques, protections et distribution, lorsque la continuité du conducteur de protection doit être assurée avec une section conséquente. Elle convient aux armoires tertiaires, industrielles et aux ensembles de câblage exigeant une borne de terre identifiable, compacte et compatible avec des conducteurs de forte section. Son architecture en fait un composant utile pour réaliser un câblage de terre structuré, lisible et cohérent dans l’ensemble du tableau.
