Bornier à vis multiniveau pour câblage compact sur rail DIN

Ce bornier à vis multiniveau gris est conçu pour le raccordement et l’organisation de conducteurs dans les tableaux électriques où la place disponible doit être exploitée avec précision. Son format à 2 étages permet de multiplier les points de connexion sur une largeur de seulement 6 mm, tout en conservant une implantation claire sur rail TS 35 ou TS 32. C’est une solution particulièrement adaptée aux armoires et coffrets nécessitant un câblage dense, propre et lisible.

Configuration 2 étages pour optimiser la distribution

Avec 2 niveaux et 2 points de connexion par étage, ce bornier de passage offre une architecture pratique pour répartir les liaisons sans élargir inutilement la rangée de bornes. Cette conception facilite l’ordonnancement des circuits, limite l’encombrement sur le rail DIN et aide à structurer plus efficacement le repérage des conducteurs dans les applications de distribution, de commande et d’interconnexion.

Raccordement à vis pour conducteurs jusqu’à 4 mm²

Le raccordement à vis convient aux installations recherchant un serrage mécanique simple à mettre en œuvre. La borne accepte une section nominale de 4 mm² et prend en charge les conducteurs rigides de 0,5 à 4 mm² ainsi que les conducteurs souples sans embout de 0,5 à 4 mm². Cette plage d’utilisation permet de couvrir de nombreux besoins de câblage en tableau, aussi bien pour des départs de commande que pour des circuits de distribution de faible encombrement.

Format étroit de 6 mm pour tableaux et coffrets techniques

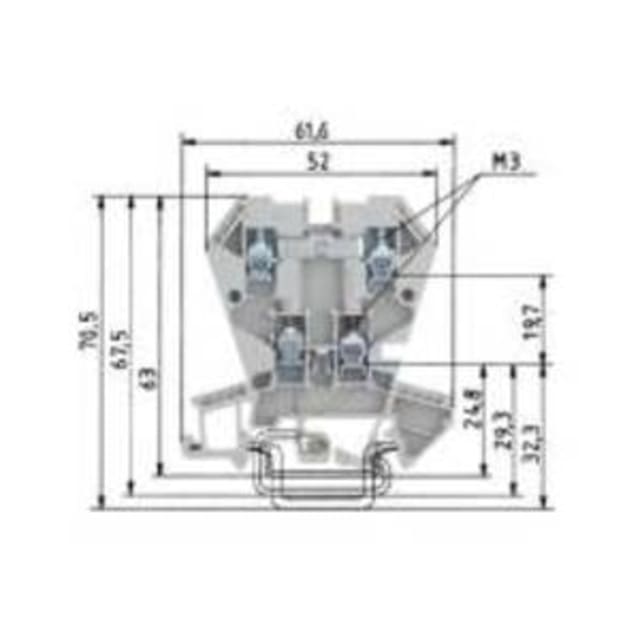

Sa largeur de 6 mm constitue un véritable avantage lorsque chaque module compte dans un coffret électrique. Le bornier permet de densifier les raccordements sans compromettre l’accessibilité de la rangée. Sa longueur de 61,6 mm participe également à une intégration cohérente dans les ensembles sur rail DIN, en particulier dans les tableaux où l’optimisation du volume disponible est un critère important dès la conception.

Caractéristiques électriques adaptées aux usages de tableau

Ce modèle est donné pour une tension assignée de 400 V et un courant assigné de 32 A, avec une tension de choc assignée de 6 kV et un degré de pollution 3. Ces caractéristiques le destinent aux environnements de câblage et de distribution où la tenue électrique et la séparation fonctionnelle des connexions doivent rester compatibles avec les exigences habituelles des équipements de tableau.

Corps isolant technique et tenue au feu UL 94 V0

Le matériau isolant en PA66 associé à une classe d’inflammabilité UL 94 V0 en fait un bornier approprié pour les ensembles où le choix des composants passe aussi par la maîtrise des matériaux utilisés. Sa plage de température de service de -40 à +55 °C permet une utilisation dans des conditions variées d’exploitation, tout en restant cohérente avec les contraintes rencontrées dans les armoires, coffrets et équipements électriques.

Montage sur rail TS 35 ou TS 32 pour intégration homogène

Prévu pour une fixation sur rail DIN TS 35 / TS 32, ce bornier s’intègre facilement dans les configurations de câblage standards. Il convient aux monteurs et intégrateurs qui recherchent une borne multiniveau compatible avec les implantations classiques de tableau. La plaque de fermeture étant requise, il est important de la prévoir dans la composition de l’ensemble afin d’obtenir une finition correcte de la rangée de bornes.
