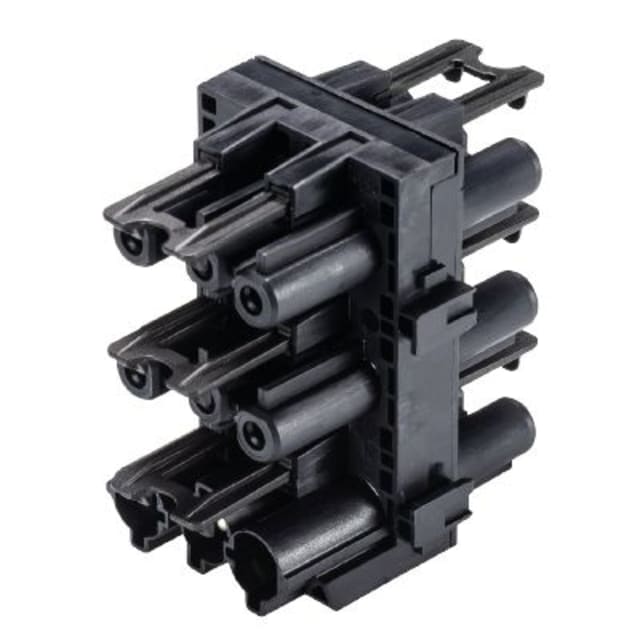

Répartiteur électrique GST18I3V 92.030.0953.1

Répartiteur électrique GST18I3V 92.030.0953.1 : une solution fiable pour le raccordement d’automatisme

Le répartiteur électrique GST18I3V 92.030.0953.1 est conçu pour simplifier et sécuriser la distribution d’alimentation dans les environnements industriels et d’automatisme. Compact, robuste et pensé pour un raccordement propre, il permet de répartir une ligne d’entrée vers plusieurs sorties tout en conservant un montage ordonné et une bonne lisibilité de l’installation.

Avec sa configuration 3 pôles, ses 5 sorties et son codage mécanique, ce répartiteur s’adresse aux installations qui recherchent un câblage rapide, une identification claire et une connexion fiable des équipements capteurs-actionneurs ou des circuits assimilés. Sa conception sans halogène et son boîtier en polyamide participent à un usage adapté aux contraintes courantes des environnements techniques.

Les atouts du répartiteur GST18I3V

Répartition simple et structurée : 1 entrée pour 5 sorties afin de faciliter la distribution du courant ou du signal selon l’architecture de l’installation. Format compact : avec ses dimensions contenues, il s’intègre facilement dans un ensemble de câblage ou un coffret technique. Connexion sécurisée : verrouillage intégré dans le connecteur pour un maintien fiable en service. Identification claire : désignation des pôles L, N, PE pour éviter les erreurs de raccordement. Conception technique robuste : boîtier en polyamide, contacts en CuZn étamé et protection IP20. Sans halogène : un choix pertinent pour des installations soucieuses des matériaux employés.

Caractéristiques techniques essentielles

Tension de dimensionnement : 250 V Courant nominal : 20 A Nombre de pôles : 3 Classe de protection : IP20 Nombre d’entrées : 1 Nombre de sorties : 5 Désignation des pôles : L, N, PE Codage mécanique : oui Type de verrouillage : intégré dans le connecteur Matière du boîtier : Polyamide (PA) Matériau de contact : CuZn Traitement de surface : étamé Sans halogène : oui Résistance max. à la température constante de la pièce de contact : 100 °C Tension de choc de mesure : 4 kV Résistance à la terre : 1 mOhm Degré de pollution : 2 Longueur : 58 mm Hauteur : 52,5 mm Largeur : 34,9 mm

Pour quelles applications choisir ce répartiteur ?

Ce répartiteur trouve naturellement sa place dans les installations industrielles et les systèmes de raccordement d’automatisme où il faut alimenter plusieurs départs à partir d’une seule ligne. Il convient particulièrement aux ensembles nécessitant une distribution claire et compacte, avec une logique de câblage propre et une maintenance facilitée.

Grâce à sa conception 3 pôles L, N, PE, il répond aux besoins de raccordement sur des circuits alimentés en 250 V et jusqu’à 20 A dans le cadre des caractéristiques indiquées. C’est une solution pratique pour rationaliser le câblage, réduire les longueurs de conducteurs et améliorer l’organisation générale du coffret ou de la machine.

Points à vérifier avant installation

Vérifier la compatibilité de la tension et du courant avec votre application. Confirmer que le câblage attendu correspond bien à une configuration 3 pôles L, N, PE. Tenir compte de l’indice IP20, adapté aux environnements protégés. Respecter les conditions de montage et d’utilisation propres à votre installation. Contrôler l’espace disponible, notamment si l’intégration se fait dans un coffret ou une zone de raccordement dense.

Identification produit

Pour éviter toute confusion lors du remplacement ou du réassort, ce modèle est identifié par la référence fabricant 92.030.0953.1 et la référence commerciale 6574299. Son identifiant global unique est 4049088391910.

Le répartiteur électrique GST18I3V 92.030.0953.1 s’adresse aux professionnels qui recherchent un composant de raccordement compact, fiable et clairement identifiable pour leurs installations techniques.
