Borne de passage sur rail DIN à vis 2,5 mm² gris WIELAND

Borne de passage sur rail DIN à vis 2,5 mm² pour câblage de tableau électrique

Cette borne de passage WIELAND en coloris gris est conçue pour le raccordement et l’organisation des conducteurs dans les tableaux électriques. Son format compact et son montage sur rail DIN ou rail G en font une solution adaptée aux armoires, coffrets et ensembles de distribution où la lisibilité du câblage et la continuité des liaisons sont essentielles. Le raccordement à vis convient parfaitement aux installations recherchant un serrage franc et un repérage clair des points de connexion.

Format 2,5 mm² polyvalent pour les conducteurs courants

Prévue autour d’une section nominale 2,5 mm², cette borne accepte plusieurs types de conducteurs selon leur constitution. Elle permet le raccordement de conducteurs monofilares de 0,5 à 4 mm², de conducteurs souples sans gaine de 0,5 à 2,5 mm², ainsi que de conducteurs souples avec embout sur la même plage de 0,5 à 2,5 mm². Cette polyvalence facilite l’intégration dans de nombreux câblages de commande, de distribution et d’alimentation secondaire sans multiplier les références de bornes.

Raccordement à vis pour un câblage net et accessible

Le système de connexion à vis sur les deux côtés de passage permet de relier les conducteurs de manière simple et directe. Cette configuration est particulièrement appréciée dans les tableaux électriques pour les opérations de pose, de maintenance et de reprise de câblage. La borne comporte 2 points de connexion sur un seul étage, ce qui la rend adaptée aux liaisons traversantes classiques, tout en conservant une implantation propre sur le rail.

Encombrement réduit pour optimiser la place sur le rail

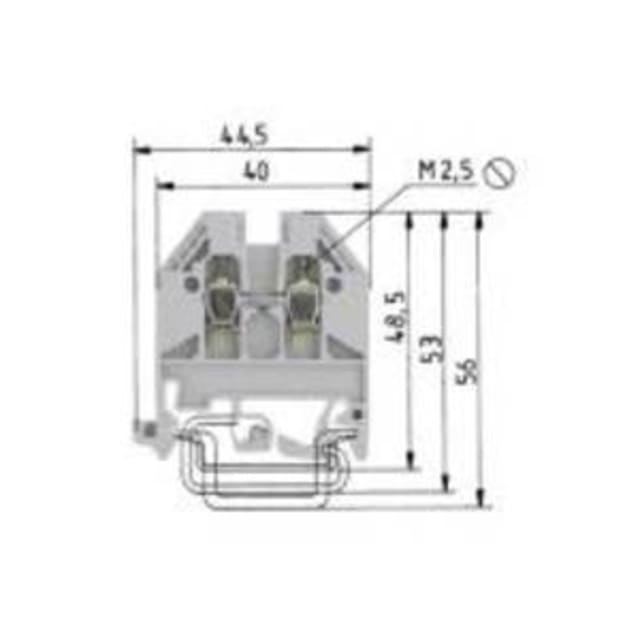

Avec une largeur de 5 mm, une hauteur de 48,5 mm et une conception 1 étage, cette borne de passage sur rail DIN aide à densifier le câblage sans sacrifier l’accessibilité. Son faible encombrement est un atout dans les coffrets et tableaux où chaque module compte, notamment lorsqu’il faut aligner un grand nombre de bornes de jonction sur une même longueur de rail.

Caractéristiques électriques adaptées aux circuits de distribution et de commande

Cette borne WIELAND est donnée pour un courant nominal de 24 A et une tension de dimensionnement de 1000 V. Ces valeurs permettent son emploi dans de nombreuses architectures de câblage en tableau, aussi bien pour la distribution de conducteurs que pour l’interconnexion de circuits de commande. Elle constitue ainsi un élément de raccordement efficace pour structurer des départs, des renvois ou des passages de ligne dans une armoire électrique.

Montage sur rail DIN ou rail G pour une intégration standardisée

Compatible avec le montage sur rail DIN et rail G, cette borne s’intègre facilement dans les configurations courantes d’appareillage modulaire et de bornier. Elle convient particulièrement aux ensembles nécessitant une implantation ordonnée, évolutive et simple à repérer. Dans un tableau, ce type de borne de passage permet de construire un bornier cohérent, lisible et facile à compléter avec les accessoires de câblage adaptés.

Corps isolant thermoplastique et plage de service étendue

Le corps isolant en thermoplastique est conçu pour un usage en environnement technique avec une température de service de -25 à 70 °C. Cette plage permet d’envisager son utilisation dans de nombreuses conditions d’exploitation en coffret ou armoire. La finition grise facilite par ailleurs l’identification visuelle dans les rangées de bornes, notamment lorsque le repérage du circuit repose sur une organisation par fonction ou par potentiel.
