Passage de paroi DIN à vis sur rail TS35 gris 57.506.0055.0

Borne de passage à vis pour tableau électrique sur rail TS35

Ce passage de paroi DIN à vis sur rail TS35 gris est une borne de passage conçue pour le câblage structuré des tableaux électriques et armoires. Cette version Wieland correspond à une borne de passage à raccordement vissé, prévue pour un montage sur rail DIN TS35, et également compatible avec rail TS32. Son format compact de 8 mm de large permet d’organiser les liaisons de puissance et de distribution avec une implantation propre et rationnelle.

Raccordement à vis précis pour conducteurs rigides et souples

La connexion à vis sur les deux côtés de la borne convient aux applications où l’on recherche un serrage mécanique clair et une mise en œuvre familière en atelier comme sur chantier. Elle accepte les conducteurs monofilares de 0,5 à 10 mm², les conducteurs souples sans gaine de 0,5 à 6 mm², les conducteurs souples avec gaine de 0,5 à 6 mm², ainsi que les conducteurs multifilaires jusqu’à 6 mm². Cette polyvalence facilite le raccordement de départs, d’arrivées et de liaisons internes dans de nombreux montages de coffrets.

Format 6 mm² adapté à la distribution et au câblage de commande

Avec une section nominale de 6 mm², cette borne de passage répond bien aux besoins de distribution courants dans les tableaux, coffrets et ensembles de commande. Son courant de dimensionnement de 41 A et sa tension de dimensionnement de 1000 V en font une solution adaptée aux circuits nécessitant à la fois compacité et capacité de raccordement. Elle convient particulièrement lorsque l’on souhaite conserver une lecture simple du câblage tout en gardant une bonne réserve pour les sections usuelles en armoire.

Encombrement réduit pour un montage dense sur rail DIN

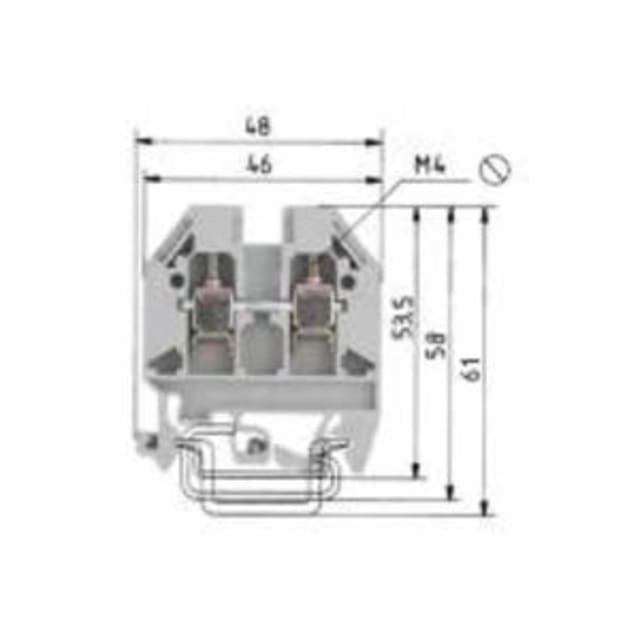

Sa largeur de 8 mm, sa hauteur de 53,5 mm et sa construction à un étage avec 2 points de connexion par niveau permettent une intégration efficace dans les rangées de bornes. Ce profil est intéressant pour les tableaux où chaque millimètre compte, sans compliquer l’accès au vissage ni au passage des conducteurs. Le montage sur rail DIN simplifie la pose, le remplacement et la composition de borniers cohérents dans les applications de connexion et câblage.

Corps isolant thermoplastique et usage en environnement technique

Le corps isolant en thermoplastique est prévu pour l’intégration dans des ensembles électriques où la tenue dimensionnelle et la séparation nette des conducteurs sont essentielles. La plage de température de service de -40 à 55 °C permet son emploi dans des environnements techniques variés, en intérieur d’armoire, en coffret de distribution ou dans des équipements nécessitant une borne de passage DIN à vis stable dans le temps d’exploitation.

Repérage visuel simple grâce à la finition grise

Sa couleur grise s’intègre naturellement dans les borniers de passage standards et facilite la lecture visuelle d’un ensemble de raccordement dans le tableau. Cette teinte est souvent retenue pour construire des lignes de bornes homogènes, faciles à compléter avec les accessoires de repérage et les séparations usuelles de l’environnement de câblage sur rail DIN. Le résultat est plus lisible pour l’installation, les extensions futures et les opérations de maintenance.

Un choix pertinent pour armoires, coffrets et distribution électrique

Cette borne de passage DIN à vis Wieland est adaptée aux installateurs, câbleurs et tableautiers qui recherchent une borne 6 mm² compacte pour rail TS35, capable de raccorder aussi bien des conducteurs rigides que souples. Elle trouve naturellement sa place dans les tableaux de distribution, les armoires de commande, les coffrets techniques et les ensembles de raccordement où l’objectif est d’obtenir un cheminement clair, un montage ordonné et une connexion vissée simple à intégrer dans un bornier complet.
