Borne de terre sur rail DIN TS 35 à vis 10 mm² 57.510.9055.0

Borne de terre sur rail DIN TS 35 à vis pour raccordement 10 mm²

Cette borne de terre sur rail DIN TS 35 est conçue pour réaliser un raccordement de mise à la terre clair, compact et facile à intégrer dans une armoire ou un coffret électrique. Son format de 10 mm de large permet d’optimiser l’occupation du rail tout en conservant une connexion adaptée aux sections courantes de conducteurs de protection. Sa finition vert/jaune permet une identification immédiate de la fonction terre dans l’installation.

Raccordement à vis pratique pour conducteurs rigides et souples

Le raccordement est assuré par vis des deux côtés, avec 2 points de serrage sur un seul étage. Cette configuration convient aux opérations de distribution ou de continuité de terre dans les ensembles de câblage. La borne accepte les conducteurs monofilares de 1,5 à 10 mm², les conducteurs à brins fins sans embout de 2,5 à 10 mm², les conducteurs à brins fins avec gaine de 1,5 à 16 mm² ainsi que les conducteurs multifilaires jusqu’à 16 mm². Elle s’adapte ainsi à différentes préparations de câble selon les habitudes d’atelier et les contraintes de chantier.

Montage direct sur rail DIN 35 mm dans les coffrets et tableaux

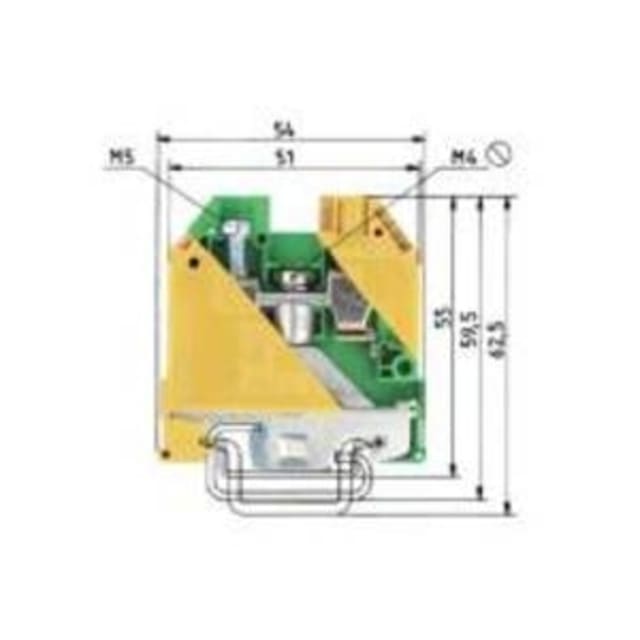

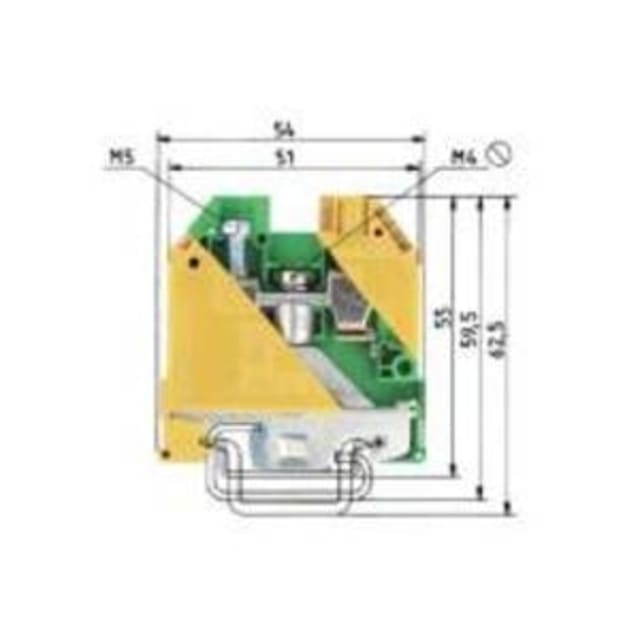

Prévue pour une pose sur rail DIN 35 mm, cette borne de terre s’intègre naturellement dans les tableaux de répartition, coffrets de commande et armoires industrielles. Son encombrement maîtrisé avec 55 mm de hauteur, 54 mm de profondeur et 10 mm de largeur facilite l’implantation dans les rangées de bornes lorsque l’espace est compté. Elle constitue une solution adaptée pour organiser proprement les liaisons de protection sur support normalisé TS 35.

Repérage de la terre simple et lecture visuelle immédiate

Le corps isolant vert/jaune répond à l’usage attendu pour l’identification des circuits de terre. Ce repérage visuel rapide simplifie la lecture du bornier pendant le câblage, les contrôles et les opérations de maintenance. Dans un ensemble comprenant plusieurs potentiels, cette distinction limite les erreurs d’affectation et améliore la lisibilité globale de l’installation.

Corps isolant en thermoplastique et usage en environnement technique

Le corps isolant est réalisé en thermoplastique, avec une exécution adaptée aux environnements techniques où la stabilité d’implantation et la tenue au service sont recherchées. La borne est donnée pour une température de service de -40 à +55 °C, ce qui permet son utilisation dans de nombreuses configurations d’armoires et d’équipements. Sa conception sans plaque de fermeture nécessaire simplifie également la mise en œuvre lors du montage du bornier.

Format 1 étage avec 2 points de raccordement pour une terre bien organisée

Avec un seul étage et deux points de connexion, cette borne de terre répond efficacement aux besoins de raccordement fonctionnel sans complexifier le bornier. Elle convient particulièrement pour reprendre un conducteur de protection entrant et repartir vers un autre départ, ou pour constituer une rangée dédiée à la mise à la terre dans un coffret. Ce format favorise une implantation ordonnée et une maintenance plus lisible sur les ensembles de raccordement.

Un choix pertinent pour les armoires, coffrets et ensembles de raccordement

Cette borne de terre à vis pour rail DIN TS 35 convient aux professionnels recherchant une borne compacte, bien dimensionnée et compatible avec plusieurs types de conducteurs de protection. Elle trouve sa place dans les installations de raccordement, les coffrets électriques, les tableaux et les équipements nécessitant une mise à la terre structurée. Pour l’achat, elle constitue une solution adaptée lorsque le besoin porte sur une borne de terre 10 mm² à vis, en largeur 10 mm, pour montage direct sur rail DIN 35.
