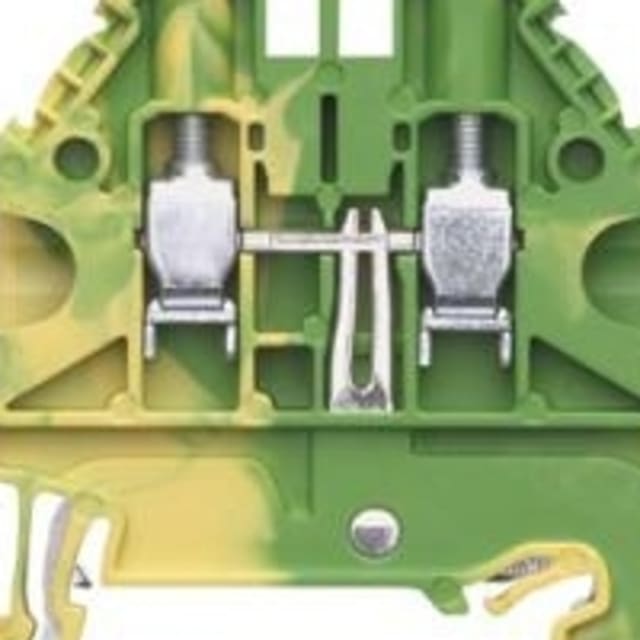

Borne de terre à vis sur rail DIN 4 mm² 58.504.9055.0

Borne de terre à vis 4 mm² pour rail DIN en armoire et coffret

Cette borne de terre à vis sur rail DIN 4 mm² est conçue pour réaliser le raccordement des conducteurs de protection dans les tableaux, coffrets et ensembles de distribution. Son format pour rail DIN ou rail G facilite une intégration propre dans les installations de câblage, tout en offrant une identification immédiate de la fonction de mise à la terre grâce à son repérage vert/jaune. Sa section nominale de 4 mm² en fait une solution adaptée aux montages courants où l’on recherche un raccordement de terre clair, accessible et bien organisé.

Raccordement vissé précis pour conducteurs souples, rigides et multibrins

Le raccordement s’effectue par vis, un choix apprécié pour les montages nécessitant un serrage net et une connexion facilement contrôlable lors de l’installation ou de la maintenance. Cette borne accepte les conducteurs monofilaire, multifilaire et à brins fins dans une plage de section de 0,14 à 6 mm² selon le type de conducteur. Pour les conducteurs souples avec embout ou gaine, la plage indiquée va de 0,5 à 4 mm². Cette polyvalence permet de couvrir de nombreux besoins de câblage en mise à la terre, du petit fil de repérage jusqu’aux sections plus courantes dans les armoires électriques.

Configuration 1 étage avec 2 points de raccordement utiles

Sa conception en 1 étage avec 2 reglettes à bornes par étage permet d’assurer le raccordement des conducteurs de terre dans un encombrement réduit. Cette configuration est particulièrement pratique pour structurer les liaisons de protection dans un bornier, sans multiplier inutilement l’espace occupé sur le rail. Pour l’installateur, cela se traduit par une lecture plus simple du câblage et une implantation cohérente dans les ensembles où la place disponible doit être maîtrisée.

Format compact de 6 mm pour optimiser l’espace sur le rail

Avec une largeur de 6 mm, une hauteur de 48 mm et une profondeur de 48 mm, cette borne de terre DIN se distingue par son gabarit compact. Elle s’intègre facilement dans les coffrets et armoires où la densité de montage impose des composants étroits et bien dimensionnés. Ce format permet de conserver une implantation ordonnée du bornier de terre tout en simplifiant l’alignement avec les autres bornes de passage ou de fonction présentes sur le même rail.

Corps isolant thermoplastique pour les environnements d’installation courants

Le corps isolant en thermoplastique est adapté aux usages de câblage en environnement industriel, tertiaire ou technique. La borne est prévue pour une température de service de -25 à 70 °C, ce qui lui permet de s’intégrer dans de nombreuses configurations d’armoires, de coffrets et de systèmes de raccordement exposés à des variations thermiques usuelles. Cette plage d’utilisation contribue à maintenir une solution de mise à la terre exploitable dans des contextes d’installation variés.

Montage sur rail DIN ou rail G pour une intégration simple

La compatibilité avec rail DIN et rail G facilite son emploi dans des architectures de coffrets déjà existantes comme dans des réalisations neuves. Pour les monteurs et câbleurs, cela permet d’intégrer la borne de terre sans adaptation complexe du support. Ce type de fixation favorise également un remplacement rapide ou une extension du bornier lorsque l’installation évolue, tout en gardant une implantation homogène des appareillages de raccordement.

Une borne de mise à la terre pensée pour un câblage lisible et maîtrisé

Dans une installation, la fonction d’une borne de terre ne se limite pas au simple raccordement d’un conducteur : elle participe aussi à la lisibilité globale du tableau. Grâce à sa couleur vert/jaune, à son raccordement à vis et à son format étroit 4 mm², ce modèle convient parfaitement aux professionnels qui souhaitent structurer un bornier de protection de manière nette et compréhensible. À noter qu’une plaque de fermeture est nécessaire pour finaliser correctement l’ensemble selon la configuration retenue.
