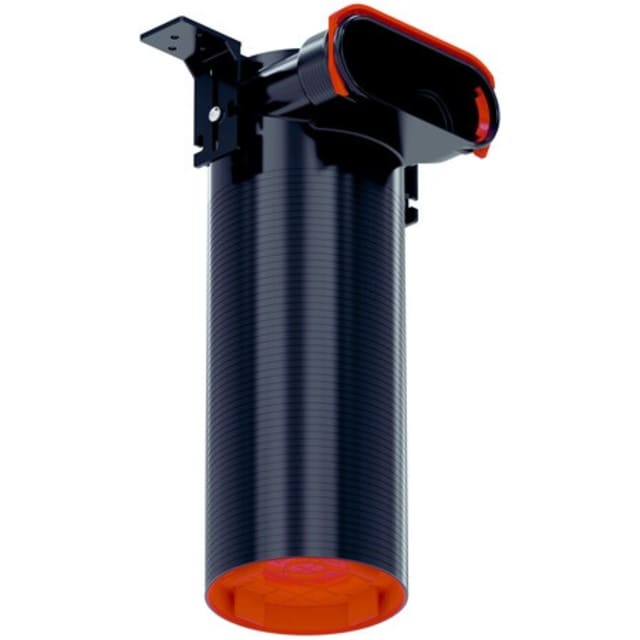

Plénum équerre CLRF DN125 flat51 L 300 mm 990322211

Plénum équerre pour raccorder un conduit Flat 51 à une bouche DN125

Ce plénum équerre CLRF DN125 Flat 51 L 300 mm est conçu pour assurer la liaison entre un conduit de ventilation ovale Flat 51 et une bouche ou une grille en diamètre 125 mm. Sa configuration à 90° permet de réaliser une sortie murale ou plafond tout en conservant une implantation compacte dans les réseaux de distribution d’air. Il convient particulièrement aux installations de ventilation où l’espace d’encastrement doit être optimisé sans multiplier les accessoires de raccordement.

Format compact adapté aux passages en faux plafond et en cloison

Avec sa longueur de 300 mm, ce plénum facilite l’intégration dans les zones techniques à profondeur réduite. Son raccordement côté conduit présente un format ovale de 141 mm de large pour 52,5 mm de haut, compatible avec les réseaux Flat 51. Cette géométrie est intéressante pour les distributions d’air en plafond, en doublage ou en zones de passage où un conduit plat offre un gain de place par rapport à une gaine circulaire classique.

Raccordement direct mur ou plafond pour une finition propre

Le produit est prévu pour une pose avec sortie de grille en mur ou en plafond. Il permet de préparer une arrivée d’air ou une extraction en attente d’une bouche DN125, sans grille intégrée. Cette conception donne plus de liberté dans le choix de la finition visible et simplifie l’adaptation du terminal au style du chantier ou au besoin de réglage du débit en pièce de vie, chambre, cuisine ou local technique.

Connexion simple avec embout d’insertion

Le raccordement est de type embout d’insertion, ce qui facilite l’assemblage sur le réseau prévu. Le plénum comporte un seul raccord de conduit, ce qui en fait une solution claire et lisible pour une desserte ponctuelle. Ce type de configuration est particulièrement adapté lorsqu’une bouche doit être alimentée depuis une ligne plate unique, avec un cheminement net et sans dérivation au niveau du plénum.

Corps en polyéthylène pour les réseaux de ventilation résidentiels

Fabriqué en plastique avec une base en polyéthylène, ce plénum s’intègre aux installations de distribution d’air utilisant des composants légers et techniques. Sa surface non traitée et sa conception dédiée à la ventilation en font un accessoire destiné à être intégré dans l’ouvrage, derrière parement ou dans un volume technique. Il répond à une logique d’installation propre, discrète et compatible avec les réseaux plats modernes.

Solution pertinente pour les distributions d’air à une seule ligne

Ce modèle à une seule connexion de conduit est adapté aux configurations où l’on recherche un raccordement direct entre un réseau Flat 51 et un point terminal DN125. Il permet d’organiser plus facilement la distribution d’air pièce par pièce, avec un repérage simple lors de la pose et de la maintenance. Pour l’installateur, c’est un choix cohérent lorsqu’il faut combiner faible encombrement, changement de section et sortie perpendiculaire vers une bouche murale ou plafond.

Un accessoire utile pour structurer un réseau de conduits d’air plat

Dans un système de conduits et de distribution d’air, le plénum équerre CLRF DN125 Flat 51 joue un rôle essentiel entre le réseau encastré et l’organe de diffusion final. Il aide à organiser la transition entre conduit plat et raccord circulaire, tout en préparant une implantation propre du terminal. Pour un projet neuf comme pour une rénovation, il constitue une base technique efficace pour obtenir une distribution d’air bien intégrée dans les volumes disponibles.
