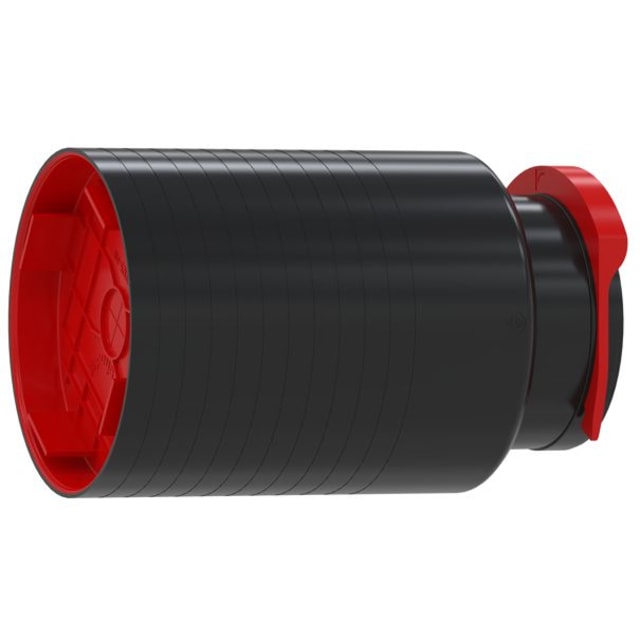

Plénum de ventilation ComfoCase DN125/DN90 990326141

Plénum de ventilation droit pour raccord entre DN125 et conduit DN90

Le plénum de ventilation ComfoCase DN125/DN90 est conçu pour assurer la liaison entre une bouche ou une grille de ventilation en diamètre DN125 et un conduit de distribution d’air DN90. Sa configuration droite facilite une intégration propre dans un réseau de ventilation résidentiel ou tertiaire, en particulier lorsque l’on recherche un cheminement direct entre la sortie de diffusion et le conduit.

Compatible avec les réseaux de distribution d’air Zehnder ComfoCase

Ce modèle s’intègre dans l’univers des accessoires de distribution d’air ComfoCase et convient aux installations de pulsion comme d’extraction. Il est prévu pour recevoir un raccordement rond DN125 côté terminal de ventilation, avec une connexion 1 x DN90 côté conduit. Cette architecture en fait une solution adaptée pour relier un point de soufflage ou de reprise à un réseau compact en gaine semi-rigide.

Format compact pour pose murale ou en plafond

Avec une longueur d’emboîtement de 163 mm et une longueur totale de 204 mm, ce plénum offre un encombrement maîtrisé pour les montages en mur ou en plafond. Ce format facilite l’intégration dans les faux plafonds, doublages et réservations techniques tout en conservant une continuité de raccordement claire entre le conduit et la bouche terminale.

Débit nominal de 60 m³/h pour un point de ventilation ciblé

Le débit nominal de 60 m³/h correspond à l’alimentation ou à la reprise d’un point de ventilation unique. Ce positionnement convient aux configurations où le dimensionnement du réseau impose une distribution précise et régulière sur une seule sortie DN90. L’absence d’ajustement intégré du flux d’air oriente ce plénum vers les installations où le réglage est assuré en amont ou au niveau de la bouche de ventilation.

Raccordement rond 1 x DN90 pour une distribution d’air maîtrisée

Le raccordement 1 x DN90 permet de connecter un seul conduit sur le plénum, ce qui simplifie l’identification du circuit et la mise en œuvre sur des zones bien définies. Cette conception est particulièrement utile pour les installations où chaque bouche doit être reliée individuellement au collecteur ou à la distribution principale, avec une lecture plus claire du réseau lors de la pose et de la maintenance.

Corps en plastique PE noir adapté aux environnements techniques

Fabriqué en plastique de classe PE, avec finition non traitée et coloris noir RAL 9005, ce plénum s’inscrit dans une logique d’équipement discret et fonctionnel. Le matériau convient aux usages techniques en réseau de ventilation et permet une intégration visuelle sobre dans les espaces non apparents, qu’il s’agisse d’un montage en cloison, en plafond ou dans un volume technique.

Une pièce utile pour raccorder bouche, grille et conduit sans détour

Ce plénum de ventilation ComfoCase constitue une solution pertinente lorsque l’installation demande un raccord direct entre un terminal DN125 et un conduit DN90, sans changement d’angle. Sa géométrie droite, son encombrement limité et son raccordement unique en font un accessoire de choix pour structurer une distribution d’air propre, lisible et adaptée aux installations murales ou plafonnières.
