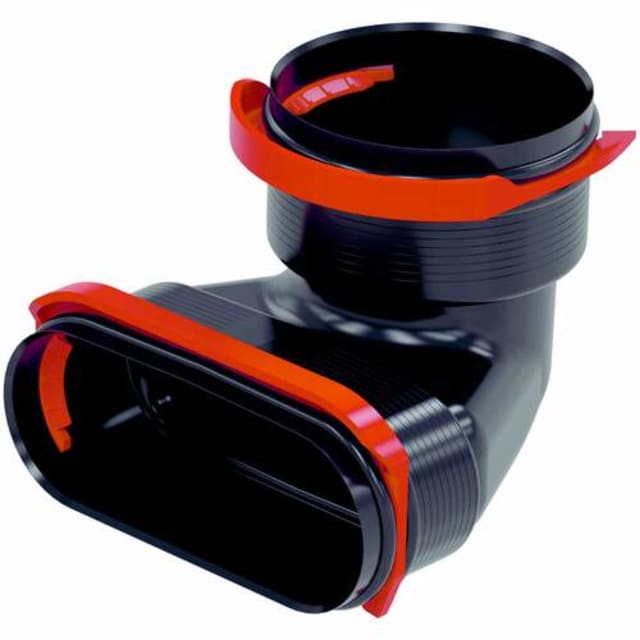

Transition équerre DN90 vers flat 51 RLC 990322205

Transition équerre 90° pour raccorder un conduit DN90 vers flat 51

Cette transition équerre 90° est conçue pour assurer le passage d’un réseau de ventilation circulaire DN90 vers un conduit plat 51, tout en conservant un encombrement maîtrisé. Elle permet de changer de section et de direction en une seule pièce, ce qui simplifie le tracé du réseau dans les zones techniques, faux plafonds, doublages ou espaces restreints.

Format combiné pratique pour les réseaux de distribution d’air compacts

L’association d’une entrée DN90 et d’une sortie flat 51 répond aux installations où il faut adapter un conduit rond à une distribution d’air plate, plus facile à intégrer dans les faibles hauteurs disponibles. Cette géométrie permet d’optimiser le passage du flux d’air sans multiplier les raccords intermédiaires, avec un angle à 90° adapté aux changements de direction nets dans le réseau.

Système RapidLock pour une mise en œuvre plus directe

Le système de liaison RapidLock facilite l’assemblage de la transition avec les éléments compatibles du réseau. Il contribue à accélérer le montage sur chantier et à obtenir un raccordement propre entre les conduits. Pour l’installateur, c’est un avantage concret lors de la pose de réseaux de ventilation résidentiels ou tertiaires légers, notamment quand l’accessibilité est réduite.

Étanchéité classe D pour une distribution d’air mieux maîtrisée

Cette pièce est donnée pour une étanchéité de classe D, un niveau recherché pour limiter les fuites d’air au sein du réseau. Dans une installation de ventilation, cela participe à une circulation de l’air plus maîtrisée et à une meilleure cohérence entre le dimensionnement prévu et le résultat obtenu sur site. C’est un point particulièrement important sur les réseaux compacts où chaque raccord compte.

Corps en PE non isolé adapté aux conduits de ventilation

Fabriquée en PE, cette transition présente une conception adaptée à l’usage en distribution d’air. Sa finition non isolée convient aux configurations où l’isolation est traitée séparément ou n’est pas requise sur la pièce elle-même. Les surfaces intérieure et extérieure brutes s’intègrent dans une logique de réseau technique fonctionnel, sans ajout superflu.

Dimensions utiles pour une intégration précise au montage

La pièce affiche une longueur de 144 mm, avec une longueur de travail de 90,9 mm côté connexion flat 51. La connexion 1 correspond à un diamètre équivalent de 80 mm et à une largeur nominale de 140 mm, avec une épaisseur de paroi de 2,0 mm. Ces données aident à anticiper l’encombrement réel, l’alignement des conduits et la compatibilité avec le reste de la distribution d’air.

Une solution pensée pour les changements de direction sans accessoires inutiles

En réunissant fonction de transition et coude à 90°, cet accessoire permet de rationaliser le montage du réseau. Il évite d’ajouter plusieurs éléments distincts pour obtenir le même résultat, ce qui peut simplifier le cheminement du conduit et réduire l’encombrement aux points de passage. Pour une installation de VMC ou de ventilation compacte, c’est une pièce particulièrement pertinente lorsque l’espace disponible impose une distribution d’air plate après une section circulaire.
