Coude 90° passage ComfoTube 90 vers Flat 51 990322046

Coude 90° de transition entre conduit rond et conduit plat

Ce coude 90° passage ComfoTube 90 vers Flat 51 est conçu pour assurer la liaison entre un conduit d’air rond de 90 mm et un conduit plat ovale de section 138 x 51 mm. Il permet de changer à la fois de forme et de direction dans un même accessoire, ce qui simplifie la composition du réseau de distribution d’air lorsque l’installation impose un passage en angle.

Adapté aux réseaux de ventilation compacts

Cette pièce est particulièrement utile dans les configurations où l’encombrement doit être maîtrisé, par exemple en faux plafond, en doublage ou dans les zones techniques avec peu de hauteur disponible. Sa conception excentrique en hauteur facilite la transition entre le conduit rond ComfoTube 90 et le conduit plat Flat 51 tout en conservant une implantation propre et rationnelle du réseau.

Raccordement direct avec géométries compatibles

Le raccordement côté 1 est prévu pour un conduit d’air rond de 90 mm avec extrémité à insérer. Le raccordement côté 2 reçoit un conduit d’air ovale Flat 51, également par insertion. Cette double compatibilité permet d’intégrer facilement l’accessoire dans une distribution d’air mixant sections circulaires et plates, sans multiplier les adaptations intermédiaires.

Pose facilitée avec éléments de maintien

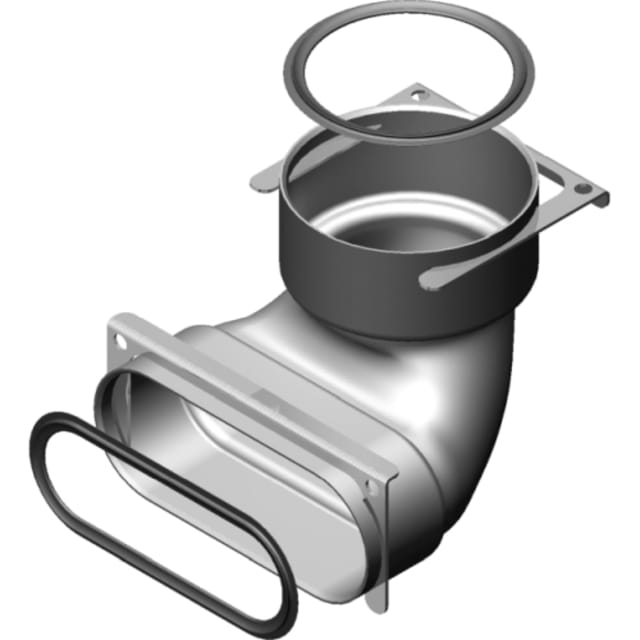

Le coude est livré pour une mise en œuvre pratique grâce à son système de maintien par clamp de poussée. L’image produit montre également la présence de joints à positionner sur chaque extrémité, un point important pour accompagner l’assemblage des conduits dans une logique de raccordement net. Cette configuration aide à gagner du temps lors du montage et à structurer l’installation de manière plus soignée.

Construction synthétique sans isolation intégrée

Fabriqué en matière synthétique, avec une exécution sans couture et une finition intérieure comme extérieure non traitée, ce passage de ventilation est pensé pour la distribution d’air en conduit non isolé. Il ne comporte pas de paroi perforée ni d’isolation intégrée, ce qui en fait un accessoire adapté aux réseaux où l’isolation éventuelle est gérée séparément selon la configuration globale du chantier.

Format étudié pour une circulation d’air cohérente

Le passage entre diamètre équivalent 90 mm et section plate 138 x 51 mm permet d’assurer la continuité du réseau entre deux formats couramment utilisés en ventilation résidentielle et tertiaire légère. Le coude à 90° évite d’additionner plusieurs pièces pour obtenir le même changement de direction, ce qui contribue à une implantation plus compacte et plus lisible du cheminement aéraulique.

Un accessoire pertinent pour les changements de tracé

Ce coude de transition trouve naturellement sa place lorsqu’il faut raccorder un tronçon circulaire à une distribution plate dans un angle, par exemple à proximité d’un plénum, d’un caisson ou d’un passage technique. Sa teinte grise et sa conception dédiée aux conduits ComfoTube 90 et Flat 51 en font une solution adaptée pour conserver une continuité de montage dans les installations de ventilation du même système.
