Plaque de montage ComfoWell CW-M 520 10×90 990323615

Plaque de montage ComfoWell CW-M 520 10×90 pour distribution d’air en réseau semi-rigide

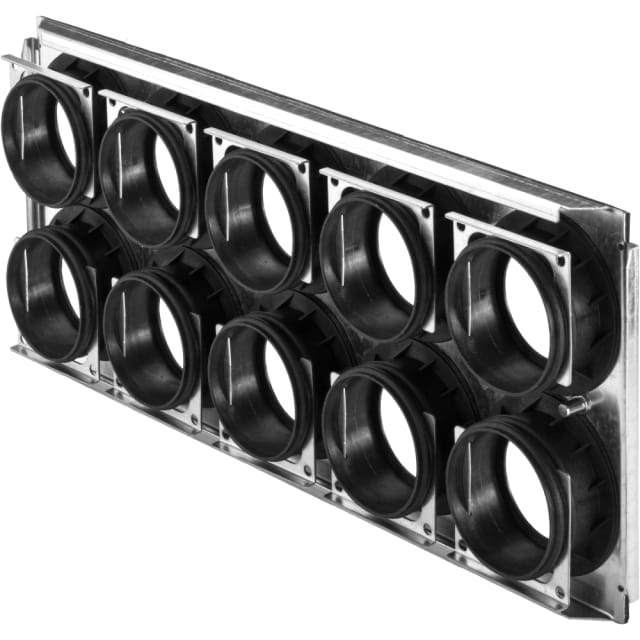

La plaque de montage ComfoWell CW-M 520 10×90 est conçue pour raccorder jusqu’à 10 conduits de ventilation DN 90 sur un élément ComfoWell 520. Elle s’intègre dans un système de distribution d’air pour l’insufflation comme pour l’extraction, avec une configuration pensée pour organiser proprement les départs de réseau dans un encombrement compact. Ce format convient particulièrement aux installations où l’on recherche une répartition claire des gaines de ventilation à partir d’un module central.

Connexion de 10 branches DN 90 avec implantation nette et rationnelle

Cette plaque reçoit 10 dérivations rondes de 90 mm, avec extrémités à insérer, afin de simplifier le raccordement des conduits compatibles. L’agencement en deux rangées facilite la lecture du réseau et la séparation des différentes lignes de soufflage ou de reprise. Pour l’installateur, cela permet de structurer plus facilement la distribution d’air dès la phase de montage, tout en conservant une implantation régulière et lisible dans le local technique ou dans une réservation.

Compatible avec les éléments modulaires ComfoWell 520

Dans l’écosystème ComfoWell 520, cette plaque de montage est destinée à être associée à des éléments de la gamme comme un silencieux ou un caisson de distribution du même format. Elle sert d’interface entre le module principal et les conduits ComfoTube DN 90, ce qui en fait une pièce utile pour composer un ensemble de ventilation modulaire. Ce principe de montage convient aux installations double flux qui demandent une distribution d’air soignée, évolutive et cohérente sur l’ensemble du réseau.

Débit d’air maximal adapté aux installations résidentielles et tertiaires légères

Avec un volume d’air maximal de 520 m³/h, cette plaque de montage s’inscrit dans une configuration capable d’accompagner des réseaux de ventilation nécessitant plusieurs départs sur un même collecteur. Elle permet d’exploiter un ensemble de distribution d’air avec un nombre important de branches, tout en restant adaptée à un module principal de la série 520. Ce positionnement en fait une solution pertinente pour les projets où la répartition du débit entre plusieurs pièces doit être préparée avec méthode.

Construction acier zingué sendzimir pour intégration technique en coffrage ou dalle

Le corps en acier avec traitement de surface zingué sendzimir répond aux contraintes d’une intégration en environnement technique de ventilation. La plaque est également annoncée comme incorporable dans le béton, ce qui permet son utilisation dans des montages prévus dès la conception du bâti. Cette caractéristique est intéressante lorsque le réseau doit être préparé en réservation ou dans une structure intégrée, avec une base mécanique stable pour recevoir les départs de conduits.

Format compact avec raccordement par le bas

Avec des dimensions de 536 mm de large, 230 mm de haut et 44 mm de profondeur, la plaque de montage ComfoWell CW-M 520 10×90 conserve un profil compact au regard du nombre de connexions proposées. Le raccordement par le bas facilite certaines implantations, notamment lorsque l’organisation du réseau impose un cheminement direct des gaines depuis une dalle, un plénum ou un volume technique inférieur. Ce format aide à optimiser l’espace disponible tout en maintenant une distribution ordonnée.

Une pièce utile pour préparer un réseau de ventilation propre et bien distribué

Cette plaque de montage s’adresse aux projets de ventilation où la clarté d’installation compte autant que la fonctionnalité du réseau. En centralisant 10 départs DN 90 sur une interface dédiée, elle contribue à une mise en œuvre plus structurée des conduits de distribution d’air. Pour une installation neuve ou une intégration planifiée dans un ensemble ComfoWell 520, elle permet de bâtir une base de raccordement nette, adaptée aux besoins d’insufflation et d’extraction d’air.
