Plaque de montage pour conduit CT90 CW-M-420 990323622

Plaque de montage pour réseau de ventilation CT90

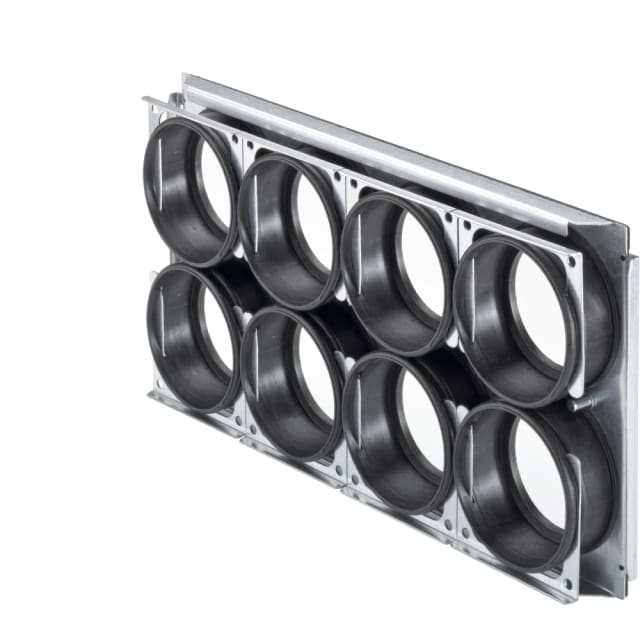

Cette plaque de montage pour conduit CT90 CW-M-420 est conçue pour structurer un réseau de distribution d’air à partir de conduits circulaires de 90 mm. Elle permet de raccorder jusqu’à 8 branches, ce qui en fait une solution adaptée aux installations de ventilation nécessitant une répartition propre et organisée des départs d’air. Son format s’intègre dans une logique de montage technique claire, aussi bien en insufflation qu’en extraction.

Configuration 8 départs pour une distribution d’air maîtrisée

Avec ses 8 dérivations en diamètre 90 mm, cette plaque de montage facilite la connexion de plusieurs conduits sur un même ensemble de ventilation. Cette configuration est particulièrement utile pour alimenter ou reprendre l’air dans plusieurs pièces tout en conservant une implantation compacte. Le raccordement par insertion des extrémités simplifie l’assemblage et favorise une mise en place nette des branches dans le système.

Compatible avec les ensembles de répartition et d’atténuation de la gamme CW-420

Cette plaque de montage est prévue pour les ensembles CW-420 utilisés dans la distribution d’air, notamment les applications de type caisson de distribution ou caisson acoustique de la même famille. Elle constitue ainsi un élément d’interface entre les conduits CT90 et le module principal, avec une conception pensée pour le montage d’un réseau de ventilation résidentiel ou tertiaire léger nécessitant plusieurs piquages sur un encombrement réduit.

Débit d’air élevé pour installations multi-bouches

Avec un volume d’air maximal de 420 m³/h, cette plaque de montage convient aux installations où plusieurs lignes de ventilation doivent fonctionner ensemble sur un même collecteur. Elle peut être utilisée aussi bien pour l’air soufflé que pour l’air extrait, ce qui apporte de la souplesse dans la conception du réseau. Ce niveau de débit permet d’accompagner des configurations complètes de distribution sans multiplier inutilement les organes de raccordement.

Construction acier zingué pour intégration en environnement technique

Fabriquée en acier avec traitement de surface zingué sendzimir, cette plaque de montage répond aux contraintes d’intégration dans un réseau de ventilation encastré ou technique. Sa structure métallique apporte une tenue adaptée au montage dans des réservations, faux-plafonds ou zones prévues pour la distribution d’air. Le produit est également indiqué comme incorporable dans le béton, ce qui élargit les possibilités de mise en œuvre dans les chantiers neufs ou fortement intégrés au bâti.

Format compact pour montage soigné

Ses dimensions de 436 mm de largeur, 230 mm de hauteur et 44 mm de longueur permettent de conserver une implantation compacte malgré la présence de 8 raccords. Ce format est intéressant lorsque l’espace disponible doit être optimisé autour du conduit principal ou du caisson associé. Le raccordement par le bas offre en plus une organisation pratique des départs selon la configuration du réseau et le cheminement des gaines.

Un accessoire utile pour sécuriser le choix du bon composant

Pour un installateur comme pour un acheteur en ligne, cette plaque de montage se distingue par sa fonction précise : raccorder des conduits ronds de 90 mm sur une base de distribution d’air de type CW-M-420. Elle convient lorsqu’il faut prévoir un point de connexion multiple, propre et cohérent avec un système de ventilation à plusieurs branches. C’est un accessoire technique pertinent pour composer un réseau de conduits CT90 de manière structurée, lisible et efficace.
