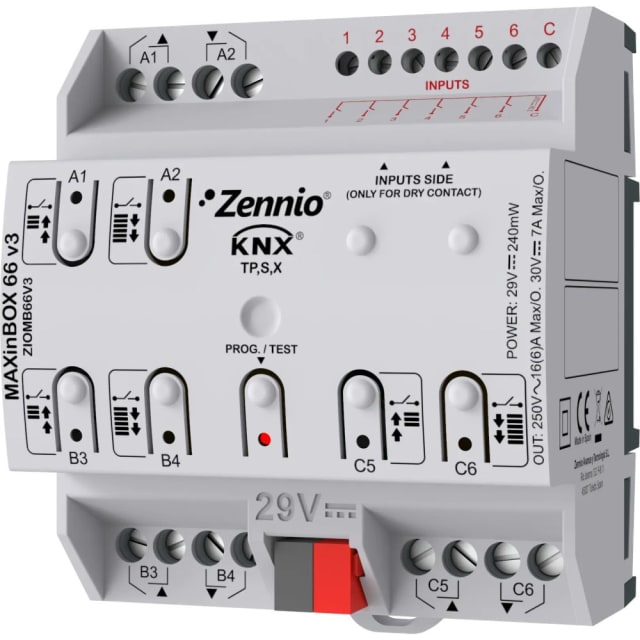

Actionneur KNX multifonction 6 sorties 6 entrées ZEZIOMB66V3

Actionneur KNX multifonction 6 sorties et 6 entrées pour automatisations avancées

Cet actionneur KNX multifonction est conçu pour centraliser la commande de plusieurs fonctions d’un bâtiment intelligent dans un seul module compact sur rail DIN. Il associe 6 sorties de commutation 16 A et 6 entrées configurables, ce qui permet de piloter aussi bien des circuits d’éclairage, des charges techniques ou des motorisations, tout en récupérant les informations de boutons poussoirs, capteurs de température ou détecteurs de mouvement. Son intégration au bus KNX Secure en fait une solution particulièrement adaptée aux installations domotiques exigeant une communication protégée et une grande souplesse de paramétrage.

6 sorties 16 A pour éclairage, charges commandées et volets

Les 6 sorties offrent une capacité de 16 A par canal, avec une prise en charge des charges capacitives jusqu’à 140 µF. Cette configuration permet de répondre à de nombreux usages en habitat résidentiel ou tertiaire léger : commande d’éclairages, gestion de circuits électriques spécialisés ou pilotage de volets et stores. Le module peut gérer jusqu’à 3 canaux de volets, ce qui en fait un équipement polyvalent lorsque l’on souhaite combiner plusieurs fonctions dans le tableau. Il convient également aux installations où la rationalisation de l’encombrement et des modules disponibles dans le coffret est un critère important.

6 entrées configurables pour boutons poussoirs, sondes et détecteurs

Les 6 entrées permettent d’étendre les possibilités de l’installation sans multiplier les modules. Elles peuvent être utilisées avec des boutons poussoirs, des capteurs de température compatibles ou des détecteurs de mouvement, avec une longueur de câble pouvant aller jusqu’à 30 mètres sur les entrées. Cette architecture facilite la création de commandes locales, de retours d’état, de scénarios d’occupation ou de régulations thermiques déportées. La gestion des appuis courts et longs sur bouton poussoir apporte également davantage de fonctions sans complexifier le câblage mural.

Régulation de chauffage et refroidissement directement intégrée

Ce module intègre 4 régulateurs de température PI pour les applications de chauffage et de refroidissement. Il permet ainsi de regrouper dans un même appareil des fonctions de commutation et de régulation, ce qui simplifie la conception d’une installation KNX. Cette approche est particulièrement intéressante pour les projets où l’on souhaite piloter des zones thermiques tout en conservant une logique centralisée dans le tableau. L’envoi de température au changement améliore la réactivité de supervision et la précision de commande des systèmes associés.

Fonctions logiques, scénarios et automatismes pour une domotique évoluée

L’actionneur dispose de 10 fonctions logiques puissantes ainsi que de multiples objets de commande pour construire des automatismes complets dans ETS. Il permet notamment la gestion de scénarios, de temporisations, de commandes avec retard, de fonctions type cage d’escalier, d’objets de blocage et d’objets d’alarme avec mémorisation du statut précédent. Pour les volets et stores, il prend en charge le réglage du temps de marche ainsi que des objets de positionnement direct. Ce niveau de paramétrage permet de créer des comportements précis, adaptés aux usages réels du bâtiment, sans ajouter de contrôleurs externes pour les fonctions courantes.

Commande manuelle en façade et visualisation immédiate par LED

Chaque sortie peut être commandée manuellement directement sur l’appareil, avec indication LED de l’état. Cette fonction est très utile lors de la mise en service, des essais de câblage, du diagnostic ou de la maintenance, car elle permet de vérifier rapidement le comportement des circuits sans dépendre d’une commande distante. Dans un tableau électrique, cette lisibilité améliore le confort d’intervention et réduit les manipulations inutiles pendant les phases de réglage ou de contrôle.

Format rail DIN compact pour intégration optimisée dans le tableau

Prévu pour un montage sur rail DIN, ce module occupe 4,5 modules seulement, avec des dimensions de 67 mm de largeur, 90 mm de hauteur et 79 mm de profondeur. Son format compact permet d’intégrer un nombre élevé de fonctions dans un espace réduit, un avantage concret dans les coffrets où chaque module compte. Avec son poids contenu de 172 g et sa conception pensée pour l’armoire électrique, il s’intègre facilement dans une architecture KNX structurée, que ce soit en création d’installation ou en extension d’un système existant.
