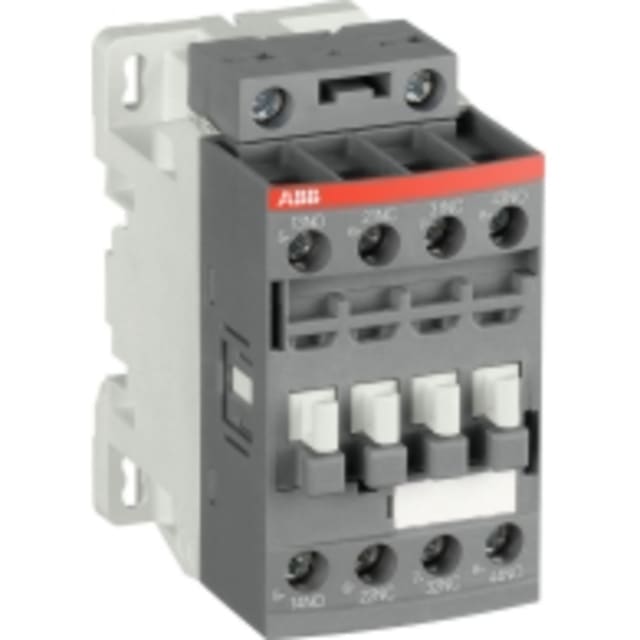

Contacteur auxiliaire série AF 4NO 100-250V 1SBH137001R1340

Contacteur auxiliaire série AF 4NO pour circuits de commande et de signalisation

Ce contacteur auxiliaire série AF en configuration 4NO est conçu pour la commutation des circuits auxiliaires et des circuits de commande. Sa version à 4 contacts normalement ouverts permet de multiplier les ordres, reports d’état ou chaînes de commande dans les armoires électriques, tableaux de distribution et ensembles de pilotage où une logique de contacts claire et disponible sur plusieurs voies est recherchée.

Bobine de commande large plage 100 à 250 V AC/DC

Son alimentation de commande accepte une large plage de 100 à 250 V en courant alternatif 50/60 Hz comme en courant continu. Cet atout simplifie le choix du composant lorsqu’une installation utilise des tensions de commande différentes selon les équipements ou les évolutions du projet. Cette polyvalence facilite l’intégration dans de nombreux schémas de commande sans avoir à changer de version de bobine pour chaque cas d’usage.

4 contacts normalement ouverts pour une logique de commande étendue

Avec 4 contacts auxiliaires de type fermeur et aucun contact ouvreur ou inverseur, ce modèle répond aux besoins de duplication d’informations, d’autorisation de fonctions ou d’enclenchement simultané de plusieurs circuits auxiliaires. Cette architecture convient particulièrement aux automatismes, aux relais de commande, aux reports vers voyants, entrées de contrôle ou séquences de pilotage nécessitant plusieurs contacts NO disponibles sur un seul appareil.

Format compact pour montage sur barre DIN ou par vissage

Le produit peut être installé sur barre DIN ou par fixation à vis, ce qui apporte de la souplesse au moment de l’implantation dans un coffret ou une armoire. Avec des dimensions de 45 mm de large, 86 mm de haut et 77 mm de profondeur, il s’intègre dans les ensembles de distribution et de commande où l’espace est compté, tout en conservant une implantation lisible et ordonnée des départs auxiliaires.

Raccordement à vis pour une connexion simple et précise

Le raccordement du circuit auxiliaire s’effectue par bornes à vis, une solution appréciée dans les tableaux électriques pour la tenue du câblage et la facilité d’intervention. Ce type de connexion convient bien aux opérations de montage, de repérage et de maintenance, en particulier lorsque plusieurs conducteurs de commande doivent être distribués de façon nette sur les différents contacts disponibles.

Pouvoir de commutation adapté aux fonctions auxiliaires

Ce contacteur auxiliaire est dimensionné pour les circuits de commande avec un courant de service de 3 A à 400 V et un courant de coupure de mesure de 4 A. Il est ainsi adapté aux usages de signalisation, de relais intermédiaires, de reports d’informations et de commandes associées, là où l’on attend une commutation dédiée aux fonctions auxiliaires plutôt qu’à l’alimentation directe de charges de puissance.

Une solution pertinente pour tableaux, protections et distribution électrique

Dans un environnement de tableau électrique, de protection spécifique ou de distribution, ce contacteur auxiliaire série AF constitue un choix cohérent pour structurer les fonctions de commande. L’association d’une bobine AC/DC large plage, d’un montage flexible et d’une configuration 4NO en fait une solution technique particulièrement adaptée aux intégrateurs, tableautiers et installateurs qui recherchent un contacteur auxiliaire clair à sélectionner et facile à intégrer dans une architecture de commande.
