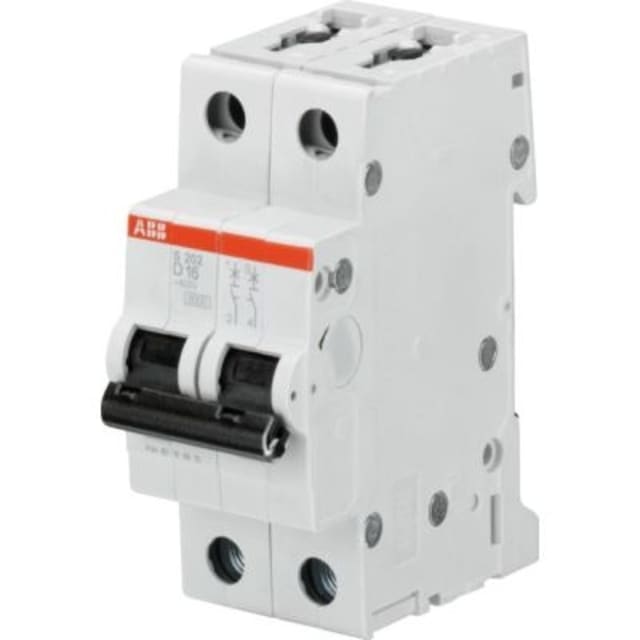

Disjoncteur bipolaire 10A courbe D 6kA 2CDS252001R0101

Disjoncteur bipolaire 10A courbe D pour protection modulaire 2P

Ce disjoncteur bipolaire 10A courbe D est conçu pour la protection des circuits électriques nécessitant la coupure simultanée de deux pôles. Son format modulaire 2P occupe 2 unités de division sur rail, ce qui facilite son intégration dans un tableau électrique lorsque l’encombrement doit rester maîtrisé. Avec une tension de dimensionnement de 400 V et une compatibilité AC/DC, il répond aux besoins des installations qui demandent une protection nette, lisible et adaptée aux usages techniques.

Courbe D : adaptée aux appels de courant élevés au démarrage

La courbe de déclenchement D convient particulièrement aux circuits présentant des pointes de courant importantes à la mise sous tension. Elle est donc pertinente pour certains équipements à fort courant d’appel, comme des moteurs, transformateurs ou charges électrotechniques spécifiques. Ce positionnement permet de limiter les déclenchements intempestifs au démarrage tout en conservant la fonction de protection contre les surcharges et les courts-circuits.

Pouvoir de coupure 6 kA pour une protection modulaire de tableau

Avec un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire trouve sa place dans les tableaux de distribution où une protection fiable contre les défauts de court-circuit est recherchée. Les valeurs Icu indiquées selon IEC 60947-2, jusqu’à 20 kA à 230 V et 10 kA à 400 V, apportent une lecture claire de son positionnement technique pour des environnements d’installation exigeants.

Protection bipolaire complète des deux pôles

Ce modèle dispose de 2 pôles au total et de 2 pôles protégés, ce qui signifie que les deux conducteurs sont concernés par la protection. L’absence de neutre dédié à raccorder permet d’orienter le choix vers les configurations où une coupure bipolaire complète est recherchée. Ce point est particulièrement utile pour les circuits spécifiques, les départs techniques et certaines architectures de distribution où la séparation simultanée des deux lignes est souhaitée.

Raccordement souple et intégration simple dans le coffret

Le raccordement accepte des conducteurs monofilaire jusqu’à 35 mm² et multifilaire jusqu’à 25 mm², ce qui laisse une bonne marge d’adaptation selon la section des câbles utilisés dans le tableau. Sa profondeur totale de 69 mm favorise une intégration cohérente dans les coffrets modulaires. Des dispositifs supplémentaires peuvent également être associés, un atout pratique pour faire évoluer la protection ou ajouter des fonctions selon la configuration du tableau.

Tenue électrique et environnement d’utilisation

Ce disjoncteur présente une tension d’isolement Ui de 440 V, une tenue aux chocs Uimp de 4 kV et une catégorie de surtension 3. Ces caractéristiques le destinent à des installations où la continuité de protection doit s’accompagner d’un bon niveau de tenue électrique. Sa plage de fonctionnement de -25 à 55 °C permet une utilisation dans des environnements variés, tandis que son degré de pollution 3 précise son adéquation à des conditions d’exploitation techniques courantes en enveloppe.

Un appareillage pensé pour le tableau électrique

Avec son indice de protection IP20, ce disjoncteur est destiné à être installé dans un tableau ou un coffret assurant la protection mécanique adaptée. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut. Sa puissance dissipée de 3,2 W est également à prendre en compte lors du dimensionnement thermique du coffret, notamment dans les tableaux compacts ou comportant plusieurs modules de protection côte à côte.
