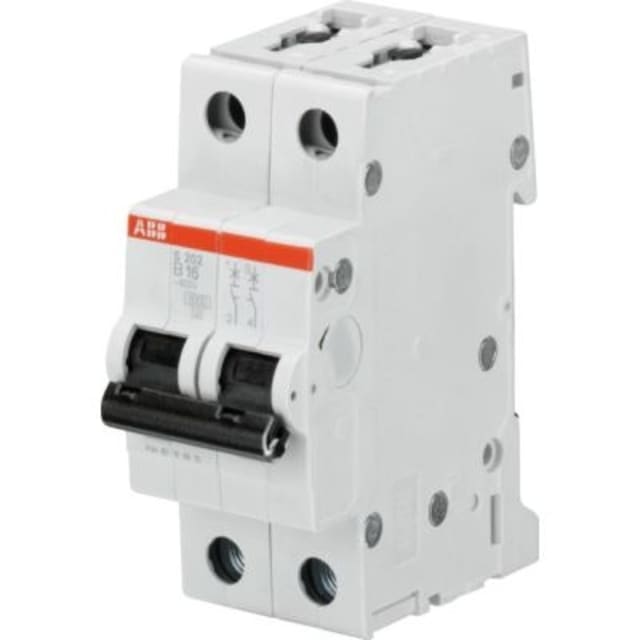

Disjoncteur 2 pôles 20A courbe B 6kA 2CDS252001R0205

Disjoncteur modulaire bipolaire 20A pour protection des départs en 2 pôles

Ce disjoncteur 2 pôles 20A courbe B de la série ABB S200 est conçu pour assurer la protection contre les surcharges et les courts-circuits sur des circuits nécessitant une coupure bipolaire. Son format modulaire 2 pas permet une intégration propre dans un tableau électrique sur rail DIN, tout en conservant un encombrement maîtrisé pour les installations résidentielles, tertiaires ou techniques.

Courbe B adaptée aux circuits sensibles aux appels de courant modérés

La courbe de déclenchement B convient aux lignes où les courants d’appel restent limités, comme certains circuits d’éclairage, de commande ou de distribution classique. Elle permet une protection précise du départ tout en assurant une bonne sélectivité d’usage dans le tableau. Avec un courant nominal de 20 A, ce modèle répond aux besoins des circuits devant être protégés avec un calibre intermédiaire en bipolaire.

Pouvoir de coupure 6 kA et tenue renforcée en environnement de distribution

Ce disjoncteur modulaire bipolaire dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ce qui le rend adapté aux installations de distribution courantes exigeant une protection efficace en cas de défaut. Les valeurs Icu de 20 kA selon IEC 60947-2 à 230 V et 400 V apportent un niveau technique intéressant pour les environnements où la robustesse de coupure fait partie des critères de choix du matériel de protection.

Protection des deux pôles pour une coupure claire et complète du circuit

Avec 2 pôles au total et 2 pôles protégés, l’appareil protège activement chaque conducteur commuté. Cette configuration est particulièrement pertinente lorsque l’on recherche une coupure bipolaire nette du circuit. L’absence de neutre dédié à la connexion permet d’identifier clairement un appareil pensé pour une protection 2P complète, sans ambiguïté sur la fonction attendue dans le tableau.

Intégration simple en tableau avec raccordement souple et encombrement standard

Sa largeur de 2 unités de division facilite son implantation dans les coffrets et tableaux modulaires. Sa profondeur totale de 69 mm reste compatible avec les montages courants. Le raccordement accepte des conducteurs monofilaire de 0,75 à 35 mm², ce qui offre une vraie souplesse au moment du câblage, aussi bien pour des sections modestes que pour des départs plus soutenus. Des dispositifs supplémentaires peuvent également être associés selon les besoins d’exploitation du tableau.

Caractéristiques électriques prévues pour les réseaux AC/DC

Ce modèle fonctionne en AC/DC avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa fréquence de service 50 à 60 Hz couvre les usages standards. Ces données en font un disjoncteur modulaire cohérent pour les installations où la stabilité du comportement électrique et la bonne tenue aux contraintes transitoires sont recherchées dans l’appareillage de protection.

Conçu pour rester performant dans les conditions usuelles d’exploitation

Ce disjoncteur ABB présente une classe de limitation énergétique 3, une catégorie de surtension 3 et un degré de pollution 3, avec un indice de protection IP20. Il peut fonctionner dans une plage de température ambiante de -25 à +55 °C, ce qui le rend exploitable dans de nombreuses configurations d’armoires et de tableaux. Sa puissance dissipée de 5 W est également à prendre en compte pour le dimensionnement thermique des enveloppes les plus chargées.

Un choix pertinent pour compléter une protection modulaire ABB S200

Pour un projet de création, d’extension ou de maintenance de tableau, ce disjoncteur bipolaire 20A courbe B constitue une solution claire lorsque le cahier des charges impose un appareil modulaire 2P, un pouvoir de coupure 6 kA et une intégration dans l’écosystème ABB S200. Il convient particulièrement aux professionnels et installateurs qui souhaitent sélectionner un appareillage lisible, bien dimensionné et simple à intégrer dans une distribution électrique modulaire.
