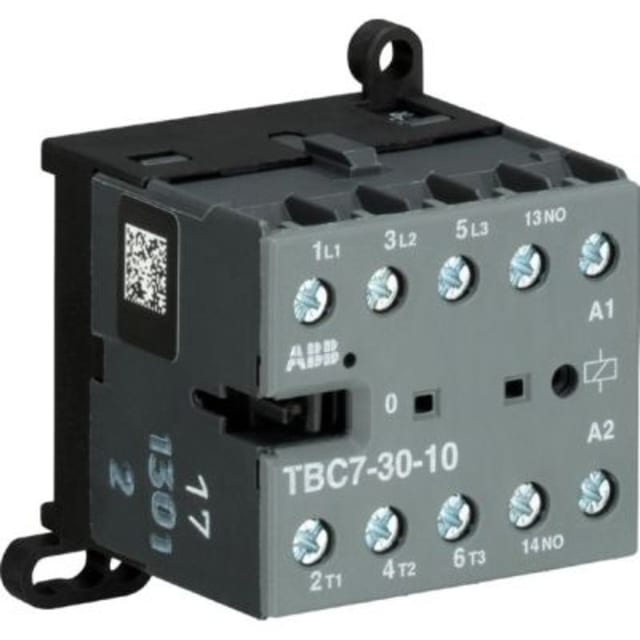

Mini contacteur TBC7-30-10 17-32 V DC GJL1313061R5101

Mini contacteur compact pour la commande de charges jusqu’à 5,5 kW

Le mini contacteur TBC7-30-10 est conçu pour la commutation de charges monophasées ou triphasées dans les installations électriques où l’encombrement doit rester maîtrisé. Avec ses 3 contacts principaux à fermeture, il convient parfaitement à la commande de moteurs, circuits de puissance et automatismes nécessitant une solution compacte et clairement dimensionnée pour un usage en tableau ou en intégration machine.

Commande en courant continu 17 à 32 V pour circuits de pilotage DC

Cette version fonctionne avec une tension de commande DC de 17 à 32 V, ce qui la rend adaptée aux architectures de pilotage en courant continu. Elle répond ainsi aux besoins courants en automatisme, contrôle de relais intermédiaires, commande déportée ou intégration dans des équipements alimentés en basse tension continue. Ce positionnement est particulièrement utile lorsque l’installation impose une bobine DC plutôt qu’une commande en alternatif.

Configuration 3 pôles avec 1 contact auxiliaire à fermeture

Le TBC7-30-10 associe 3 pôles de puissance à fermeture et 1 contact auxiliaire à fermeture intégré. Cette configuration permet non seulement la commutation du circuit principal, mais aussi la remontée d’état, l’asservissement d’un autre organe ou l’intégration dans une logique de commande simple. C’est un format pratique pour les montages où il faut à la fois piloter la puissance et disposer d’un contact auxiliaire sans ajouter immédiatement un bloc complémentaire.

Pouvoir de commutation adapté aux applications moteur et charges générales

Ce mini contacteur est donné pour un courant assigné de 12 A en AC-3 à 400 V et une puissance de service de 5,5 kW dans cette même catégorie d’emploi, ce qui le destine à la commande de moteurs. En AC-1 à 400 V, son courant de service atteint 20 A, ce qui le rend également pertinent pour des charges faiblement inductives ou non inductives. Cette double lecture des performances aide à sélectionner le bon appareil selon la nature réelle de la charge à commuter.

Raccordement à vis pour une connexion nette et sécurisée

Le raccordement du circuit principal s’effectue par bornes à vis. Ce type de connexion reste particulièrement apprécié en environnement tertiaire, résidentiel technique et industriel pour sa simplicité de mise en œuvre, sa bonne tenue au serrage et sa compatibilité avec de nombreux schémas de câblage. Il facilite les opérations d’installation, de remplacement et de maintenance dans les coffrets et armoires électriques.

Format réduit pour intégration dans les espaces contraints

Avec une largeur de 52,5 mm, une hauteur de 57,5 mm et une profondeur de 46,7 mm, ce mini contacteur se prête bien aux montages où la place disponible est limitée. Son gabarit compact permet d’optimiser l’implantation des composants dans un coffret tout en conservant une fonction de commutation de puissance clairement identifiée. C’est un choix pertinent pour les ensembles compacts, les sous-ensembles de commande et les montages techniques à densité élevée.

Une solution claire pour le tableau électrique, la distribution et la commande

Ce modèle trouve naturellement sa place dans les applications de tableaux électriques, de distribution et de commande modulaire lorsque l’on recherche un mini contacteur de puissance à bobine DC, 3 pôles et contact auxiliaire intégré. Son positionnement technique permet de répondre à des besoins concrets de pilotage de charges, sans surdimensionnement inutile, tout en gardant une lecture simple du produit pour l’installateur comme pour le mainteneur.
