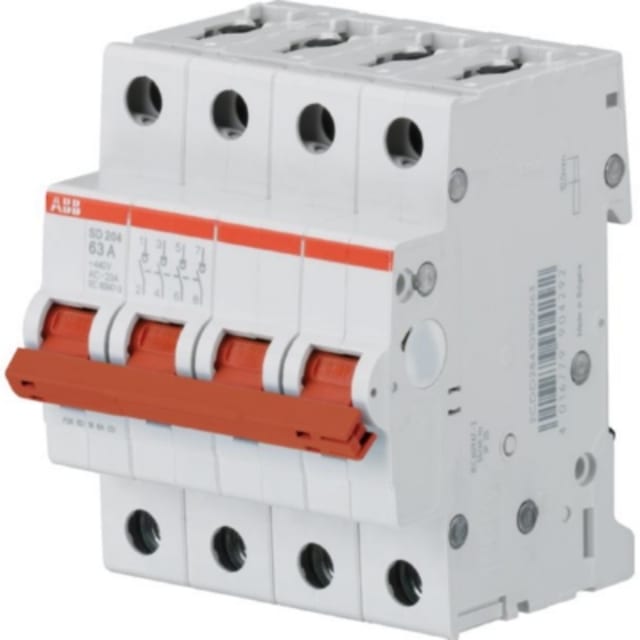

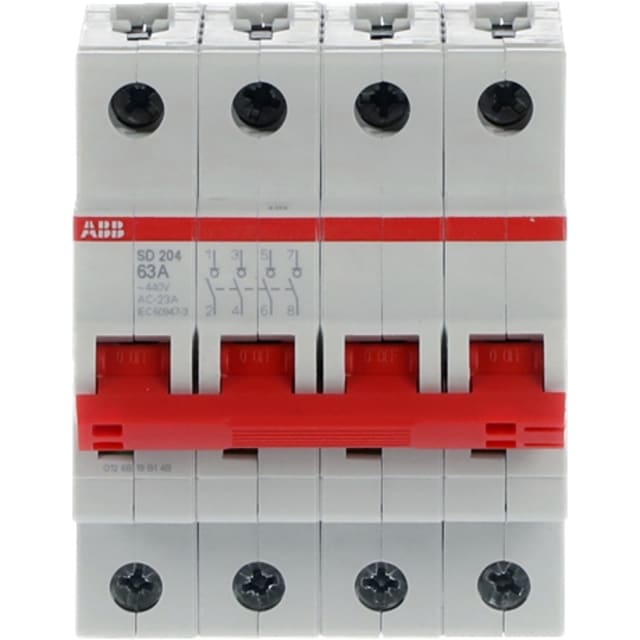

Sectionneur interrupteur 4 pôles 63A pour coupure et isolation en tableau

Le sectionneur interrupteur 4 pôles 63A SD204/63 est conçu pour assurer la coupure et l’isolement de circuits dans les tableaux de distribution électrique. Son format modulaire pour rail DIN permet une intégration propre dans les coffrets et armoires, aussi bien en environnement tertiaire qu’industriel. Avec ses 4 pôles, il convient aux installations nécessitant une coupure simultanée de l’ensemble des conducteurs concernés, afin de sécuriser les opérations d’intervention et de maintenance.

Calibre 63A et plage de tension adaptée aux usages de distribution

Ce modèle est prévu pour un courant nominal de 63 A, avec une tension de service nominale de 12 à 462 V et une tension maximale assignée de 440 V en courant alternatif. Il répond ainsi aux besoins courants de sectionnement en tête ou en ligne dans les circuits de distribution. Cette configuration en fait un appareil pertinent lorsque l’on recherche une commande manuelle simple pour isoler un départ ou une partie d’installation sans fonction de protection différentielle ou magnétique intégrée.

Commande frontale à bascule rouge pour identification immédiate

L’appareil est équipé d’un organe de commande de type culbuteur, avec élément rouge, facilement repérable en façade du tableau. Cette présentation favorise une lecture rapide de la fonction de coupure et une manipulation directe lors des opérations d’exploitation. La version est prévue en exécution interrupteur principal, ce qui la rend particulièrement adaptée lorsque l’on souhaite disposer d’un appareil de coupure générale clairement identifiable dans un ensemble modulaire.

Montage sur rail DIN et raccordement à vis pour une intégration pratique

Le SD204/63 est adapté au montage en distributeur et au montage intermédiaire, avec installation sur rail DIN dans les ensembles de distribution. Son raccordement principal à vis facilite la connexion des conducteurs selon les pratiques habituelles des tableautiers et installateurs. Cette conception permet une mise en œuvre ordonnée dans les coffrets, avec un maintien cohérent de la distribution et une adaptation aux architectures modulaires de tableau.

Verrouillage possible pour sécuriser la consignation

Le sectionneur est verrouillable, un point important pour les opérations de consignation et de maintenance. Cette possibilité permet d’empêcher toute remise sous tension involontaire pendant une intervention, ce qui en fait un choix particulièrement intéressant dans les installations où la séparation des circuits doit être clairement matérialisée et sécurisée. Pour l’exploitant comme pour l’installateur, cet aspect apporte une réponse concrète aux besoins d’isolement maîtrisé.

Protection frontale IP20 et configuration sans contacts auxiliaires

La face avant présente un indice de protection IP20, adapté à une intégration dans un tableau ou un coffret approprié. Ce sectionneur interrupteur est livré dans une configuration sans contacts auxiliaires intégrés, qu’il s’agisse de fermeurs, d’ouvreurs ou d’inverseurs. Il se concentre donc sur sa fonction principale de coupure et de sectionnement, avec une architecture simple et lisible pour les applications où l’on privilégie une commande directe sans retour auxiliaire de position.

Évolutif selon les besoins de l’installation

Ce modèle peut s’intégrer dans des configurations nécessitant des options complémentaires, avec possibilité d’entraînement moteur en option et de déclencheur de tension en option. Même sans commande motorisée intégrée d’origine, cette compatibilité ouvre des perspectives d’évolution pour les installations appelées à gagner en automatisation ou en exigences fonctionnelles. Pour un tableau évolutif, cela permet de sélectionner dès le départ un appareil de sectionnement cohérent avec de futurs besoins d’exploitation.
