Schneider Automation

Interrupteur-sectionneur 3P 690V 63A cadenassable VCF3

Marque : Schneider Automation Série : TeSys VARIO EAN : 3389110165999 SKU : 0195789 Réf. fabricant : VCF3

Interrupteur-sectionneur 3 pôles 63 A, 690 V, cadenassable, à bouton rotatif rouge, avec arrêt d’urgence. Montage encastré ou en distributeur, protection frontale IP65, raccordement à vis.

60.64€ HTVA

Par 1 pièce

18 en stock

18 en stock

Quantité Prix HTVA Remise
0-2 60.64€ 0%
3-5 59.42€ 2%
6-10 58.82€ 3%
11+ 58.21€ 4%
Référence Produit Courant permanent de mesure lu Exécution de l'élément de commande Couleur de l'élément de commande adapté à une fixation frontale à 4 trous Largeur Disponibilité Prix HTVA
0195789 Réf. 0195789 Interrupteur-sectionneur 3P 690V 63A cadenassable VCF3 Modèle sélectionné
Courant permanent de mesure lu
63 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
63 A bouton rotatif rouge oui 60 mm En stock 60.64€ HTVA par 1 pièce En stock
0183586 Réf. 0183586 Interrupteur-sectionneur 3P 32A 690V cadenassable VCF1
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
32 A bouton rotatif rouge oui 60 mm En stock 32.68€ HTVA par 1 pièce En stock
0186243 Réf. 0186243 Interrupteur-sectionneur 3P 20A 690V cadenassable VCF01
Courant permanent de mesure lu
20 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
20 A bouton rotatif rouge oui 60 mm En stock 25.99€ HTVA par 1 pièce En stock
0187621 Réf. 0187621 Interrupteur-sectionneur 3P 25A 690V poignée cadenassable VCF0
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
25 A bouton rotatif rouge oui 60 mm En stock 28.87€ HTVA par 1 pièce En stock
0189437 Réf. 0189437 Interrupteur-sectionneur 3P 80A 690V cadenassable VCF4
Courant permanent de mesure lu
80 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
80 A bouton rotatif rouge oui 60 mm En stock 71.05€ HTVA par 1 pièce En stock
0197400 Réf. 0197400 Interrupteur-sectionneur 3P 690 V 12 A cadenassable VCF02
Courant permanent de mesure lu
12 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
12 A bouton rotatif rouge oui 60 mm En stock 23.39€ HTVA par 1 pièce En stock
0197447 Réf. 0197447 Interrupteur-sectionneur 3P 40A 690V cadenassable VCF2
Courant permanent de mesure lu
40 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
40 A bouton rotatif rouge oui 60 mm En stock 40.68€ HTVA par 1 pièce En stock
0341715 Réf. 0341715 Interrupteur-sectionneur 3P 125A 690V cadenassable VBF5
Courant permanent de mesure lu
125 A
Exécution de l'élément de commande
prise rotative longue
Couleur de l'élément de commande
noir
adapté à une fixation frontale à 4 trous
oui
Largeur
90 mm
125 A prise rotative longue noir oui 90 mm Sur commande 110.51€ HTVA par 1 pièce Sur commande
0344244 Réf. 0344244 Interrupteur-sectionneur 3P 32A 690V cadenassable VCD1
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
32 A manette rotative courte rouge non 60 mm En stock 33.98€ HTVA par 1 pièce En stock
0345270 Réf. 0345270 Interrupteur-sectionneur 3P 125A 690V cadenassable VCF5
Courant permanent de mesure lu
125 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
90 mm
125 A bouton rotatif rouge oui 90 mm En stock 106.26€ HTVA par 1 pièce En stock
0352475 Réf. 0352475 Interrupteur-sectionneur 3P 690V 20A cadenassable VCDN20
Courant permanent de mesure lu
20 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
20 A manette rotative courte rouge non 60 mm En stock 23.39€ HTVA par 1 pièce En stock
0363786 Réf. 0363786 Interrupteur-sectionneur tripolaire 25A 690V cadenassable VCD0
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
25 A manette rotative courte rouge non 60 mm En stock 27.76€ HTVA par 1 pièce En stock
0364072 Réf. 0364072 Interrupteur-sectionneur 3P 63A 690V cadenassable VCCF3
Courant permanent de mesure lu
63 A
Exécution de l'élément de commande
Entraînement rotatif de l'accouplement de porte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
63 A Entraînement rotatif de l'accouplement de porte rouge oui 60 mm En stock 63.06€ HTVA par 1 pièce En stock
3345615 Réf. 3345615 Interrupteur-sectionneur 3P 20A 690V cadenassable VCD01
— — — — — En stock 25.99€ HTVA par 1 pièce En stock
3378625 Réf. 3378625 Interrupteur-sectionneur 3P 12A 690V cadenassable VCDN12
— — — — — Sur commande 20.46€ HTVA par 1 pièce Sur commande

Interrupteur-sectionneur 3P 690 V 63 A pour coupure et consignation

Cet interrupteur-sectionneur TeSys VARIO en version 3 pôles est conçu pour assurer la mise hors tension et le sectionnement de circuits jusqu’à 690 V, avec un courant nominal de 63 A. Il convient aux applications de distribution, de protection spécifique et d’isolement dans les tableaux électriques, armoires et coffrets techniques. Son pouvoir de coupure et sa configuration en appareil à commande rotative en font une solution adaptée aux besoins de coupure principale et d’arrêt d’urgence sur installation triphasée.

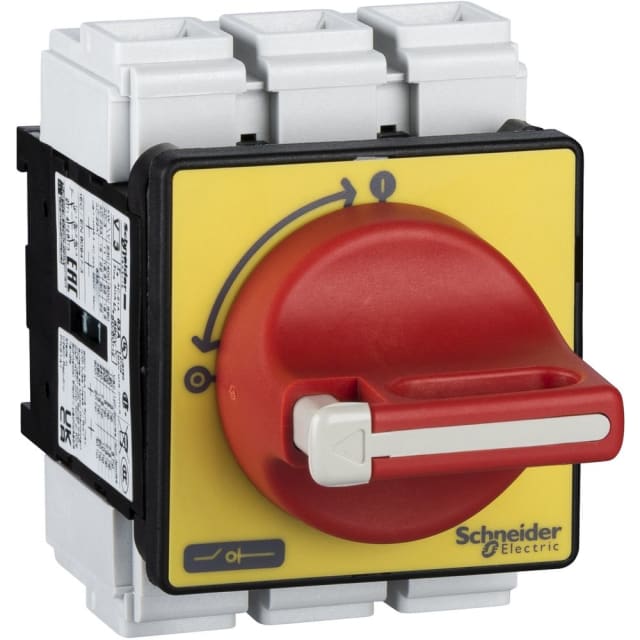

Commande rotative rouge cadenassable pour une consignation claire

La poignée rotative rouge permet une identification immédiate de la fonction de coupure. Le dispositif est verrouillable par cadenas afin de sécuriser la position d’arrêt et de limiter les remises sous tension non souhaitées pendant les opérations d’intervention. Cette exécution cadenassable est particulièrement utile lorsqu’une procédure de consignation doit être simple à visualiser et rapide à mettre en œuvre sur porte de coffret ou en façade de tableau.

Exécution interrupteur principal avec fonction d’arrêt d’urgence

Ce modèle est prévu pour être utilisé comme interrupteur principal et dispose également d’une exécution compatible avec une fonction d’arrêt d’urgence. Il répond ainsi aux besoins d’isolement manuel sur machine, équipement ou tableau, lorsque l’opérateur doit pouvoir couper l’alimentation par une action directe sur un organe de commande visible et accessible. Cette double vocation facilite l’intégration dans des ensembles où la coupure générale doit rester lisible et pratique au quotidien.

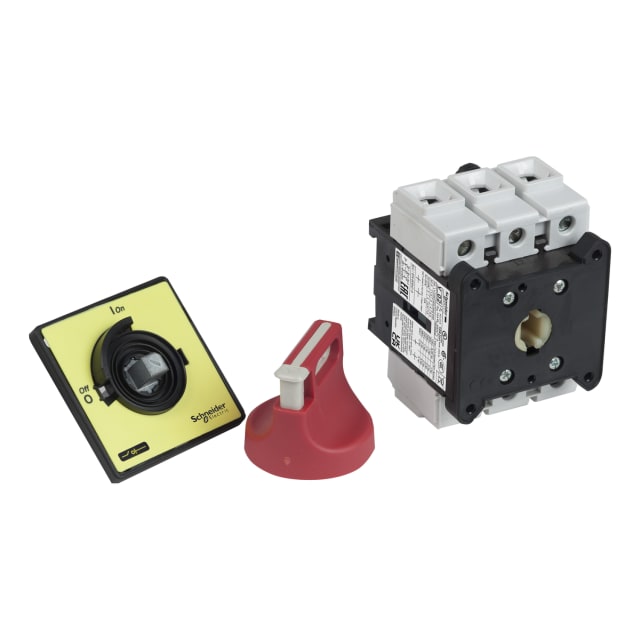

Montage en façade 4 trous et intégration en coffret

L’appareil est adapté à une fixation frontale à 4 trous ainsi qu’à un montage en distributeur, ce qui simplifie son intégration dans de nombreux environnements de câblage. Son format compact, avec une largeur de 60 mm, une hauteur de 83 mm et une profondeur de 114 mm, aide à optimiser l’implantation dans les enveloppes électriques. Cette conception convient bien aux montages où l’espace est compté, tout en conservant une commande en façade facile à manœuvrer.

Protection frontale IP65 pour les environnements exigeants

La partie frontale bénéficie d’un indice de protection IP65, un point important pour les installations exposées à la poussière ou aux projections. Cette caractéristique contribue à préserver la lisibilité et l’accessibilité de la commande en façade dans les environnements techniques où la robustesse d’usage de l’appareillage est déterminante. Pour un tableau de distribution, un coffret de commande ou une armoire d’atelier, cette protection frontale apporte un niveau de sécurité d’exploitation appréciable.

Performances électriques adaptées au triphasé industriel

Ce sectionneur 3P accepte une tension assignée d’emploi jusqu’à 690 V. Il affiche notamment une puissance de commutation de 37 kW à 400 V, une puissance d’utilisation de 18,5 kW en AC-3 à 400 V et 22 kW en AC-23 à 400 V. Son courant conditionnel de court-circuit atteint 10 kA. Ces valeurs en font un appareil pertinent pour les circuits de puissance, les départs moteurs et les fonctions de coupure en environnement tertiaire technique ou industriel, lorsque la sélection de l’interrupteur-sectionneur doit rester cohérente avec les contraintes réelles du tableau.

Raccordement à vis et lecture technique simple à exploiter

Le raccordement principal s’effectue par bornes à vis, un choix apprécié pour obtenir un câblage direct, lisible et compatible avec les pratiques courantes en armoire électrique. L’absence de contacts auxiliaires intégrés convient aux configurations où l’on recherche avant tout une fonction de sectionnement nette, sans complexifier le montage. Grâce à son architecture claire et à sa commande frontale, cet interrupteur-sectionneur 63 A s’intègre facilement dans un projet nécessitant une coupure visible, une manœuvre manuelle franche et une consignation mécanique efficace.

Caractéristiques techniques

Nombre de pôles3
Courant permanent de mesure lu63 A
Type d'appareilAppareil à encastrer Technique d'insertion définitive
Exécution de l'élément de commandebouton rotatif
Couleur de l'élément de commanderouge
Exécution sous forme d'interrupteur principaloui
Exécution sous forme d'interrupteur de maintenance/de réparationnon
Exécution du dispositif d'arrêt d'urgenceoui
Exécution sous forme d'interrupteur de sécuriténon
Finition de l'inverseurnon
Tension de service nominale de mesure690 V
Contacts auxiliaires, nombre de fermeurs0
Puissance de commutation à 400 V37 kW
Nombre de commutateurs1
Tension maximale de dimensionnement ue sous courant alternatif690 V
Verrouillableoui
adapté à une fixation frontale à 4 trousoui
adapté à une fixation frontale centralenon
adapté à un montage en distributeuroui
Contacts auxiliaires, nombre d'ouvreurs0
Courant permanent nominal, CA-21, 400 V41.5 A
Protection, frontale (IP)IP65
Courant permanent nominal , CA-21, 400 V63 A
Courant de court-circuit de mesure conditionnel lq10 kA
Puissance de service de mesure AC-3, 400V18.5 kW
Entraînement du moteur en optionnon
Déclencheur de tension en optionnon
Capacité de charge de dimensionnement durant un bref instant Icw0.756 kA
Contacts auxiliaires, nombre d' inverseurs0
Montage au solnon
adapté à un montage intermédiairenon
Puissance de service de dimensionnement à CA-23, 400 V22 kW
Type de raccordement du câble principalraccordement à vis
Commande par moteur intégrénon
avec câblage prémonténon
Largeur60 mm
Hauteur83 mm
Profondeur114 mm
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,349 kg

Produits de la même série que le produit consulté

À quoi sert cet interrupteur-sectionneur TeSys VARIO VCF3 ?

Il sert à assurer la coupure et l’isolement d’un circuit triphasé, notamment en tableau ou en coffret, avec une commande rotative rouge de type arrêt d’urgence / interrupteur principal. Il est conçu pour la consignation de l’installation, ce qui en fait un organe de coupure adapté aux opérations de maintenance.

Peut-on le cadenasser pour sécuriser une intervention ?

Oui. La poignée est cadenassable, ce qui permet d’empêcher toute remise sous tension involontaire pendant une intervention. Les cadenas ne sont généralement pas fournis avec l’appareil.

Cet interrupteur-sectionneur peut-il être monté en façade de tableau ?

Oui, il est prévu pour un montage en distributeur et une fixation frontale à 4 trous. C’est une configuration courante pour un montage en porte ou en façade de coffret.

Est-il adapté à un usage en coffret ou en environnement exposé ?

Oui, la protection frontale IP65 indique une bonne résistance à la poussière et aux projections d’eau côté manœuvre. Cela le rend particulièrement adapté aux tableaux et coffrets industriels, sous réserve d’un montage conforme.

Quel type de raccordement est prévu pour les câbles ?

Le raccordement principal se fait par vis. Ce type de connexion est classique sur ce genre d’appareil et convient à un câblage soigné avec serrage adapté au conducteur utilisé.

Est-ce un appareil uniquement dédié à la coupure ou aussi à la protection ?

C’est un interrupteur-sectionneur, donc un appareil de coupure et d’isolement. Il ne remplace pas un dispositif de protection contre les surintensités : la protection doit être assurée par les appareils prévus dans l’installation.
