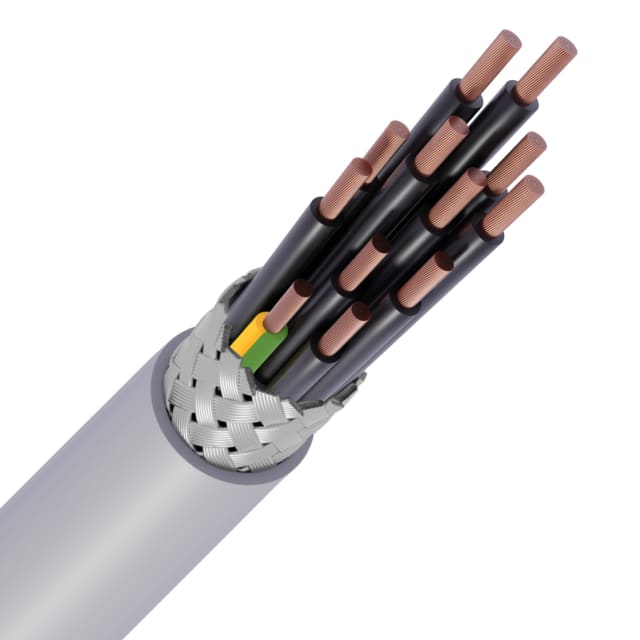

Câble blindé LIYCY 12G0,75 JZ LIYCY12X0,75-JZ-BC

Câble blindé de commande 12 conducteurs pour environnements techniques

Le câble blindé LIYCY 12G0,75 JZ est conçu pour les liaisons de commande, de signal et de sécurité nécessitant plusieurs conducteurs dans un même câble, avec une section souple de 0,75 mm² par âme. Sa construction ronde, sa gaine extérieure grise en PVC et son blindage global par tresse en font une solution adaptée aux armoires, machines, automatismes et équipements où la compacité du câblage et la maîtrise des perturbations électromagnétiques sont recherchées.

Blindage par tresse pour limiter les perturbations électromagnétiques

Ce câble LIYCY-JZ intègre un blindage global tressé qui contribue à réduire l’influence des interférences extérieures sur les signaux transportés. C’est un point clé pour les applications de commande et de transmission basse tension installées à proximité d’équipements électriques, de circuits de puissance ou d’environnements industriels où les parasites peuvent perturber le fonctionnement des organes de contrôle. Ce blindage apporte ainsi une meilleure tenue des liaisons sensibles dans les montages techniques soignés.

12 âmes souples avec conducteur de protection intégré

Avec ses 12 conducteurs en cuivre nu de classe 5, ce câble offre une très bonne souplesse pour le câblage en cheminement fixe et les raccordements en coffret. La présence d’un conducteur de protection facilite l’intégration dans les installations où la continuité de terre doit être prévue directement dans le câble. L’identification des conducteurs par numérotation permet un repérage clair lors du raccordement, un avantage appréciable pour gagner en lisibilité dans les câblages multiconducteurs.

Isolation et gaine PVC pour une pose pratique en câblage d’équipement

L’isolation des conducteurs en PVC associée à une gaine extérieure également en PVC répond bien aux usages courants des câbles de commande blindés. Cette conception convient aux installations d’équipements, d’automatismes et de circuits auxiliaires demandant une mise en œuvre simple, une bonne tenue mécanique d’ensemble et une présentation propre en armoire ou en passage dédié. La géométrie ronde facilite en outre le passage du câble et son organisation dans les parcours techniques.

Tension nominale 300/500 V pour circuits de commande et auxiliaires

Le LIYCY 12G0,75 JZ est donné pour une tension nominale Uo/U de 300/500 V, ce qui le destine aux circuits de commande, de mesure, de signalisation et d’alimentation auxiliaire dans de nombreux ensembles électriques. Sa section de 0,75 mm² constitue un format pertinent lorsque l’on recherche un bon compromis entre encombrement, souplesse de raccordement et capacité à distribuer plusieurs fonctions de commande dans un seul câble blindé.

Conditions de pose et de service adaptées aux installations fixes

Ce câble peut être posé entre -5 et 70 °C et utilisé en service statique entre -15 et 70 °C. Son rayon de courbure minimal de 20 fois le diamètre extérieur doit être pris en compte pour préparer un cheminement propre, éviter les contraintes excessives et préserver la régularité de la pose. Ces caractéristiques le rendent particulièrement adapté aux montages fixes en environnement technique, notamment dans les tableaux, coffrets, lignes de process et ensembles de commande.

Réaction au feu classée Cca pour projets exigeant un niveau identifié

La gaine du câble est associée à une classification de réaction au feu Cca selon EN 13501-6, avec indices s3, d2 et a3. Pour le professionnel comme pour l’acheteur averti, cette information permet de sélectionner plus précisément le bon câble en fonction des contraintes du chantier ou du cahier des charges technique. C’est un critère de choix utile lorsque la documentation produit et le niveau de performance attendu doivent être clairement identifiés dès l’achat.

Un format pertinent pour automatismes, sécurité et câblages multiconducteurs

Grâce à son blindage tressé, ses 12 conducteurs numérotés, son conducteur de protection intégré et sa construction souple, ce câble blindé LIYCY 12G0,75 JZ répond bien aux besoins des installations de commande et de sécurité demandant un câblage structuré et lisible. Il constitue un choix adapté pour relier capteurs, actionneurs, borniers, organes de commande et circuits auxiliaires dans les ensembles électriques où plusieurs liaisons doivent cohabiter dans un seul câble blindé à gaine grise.
