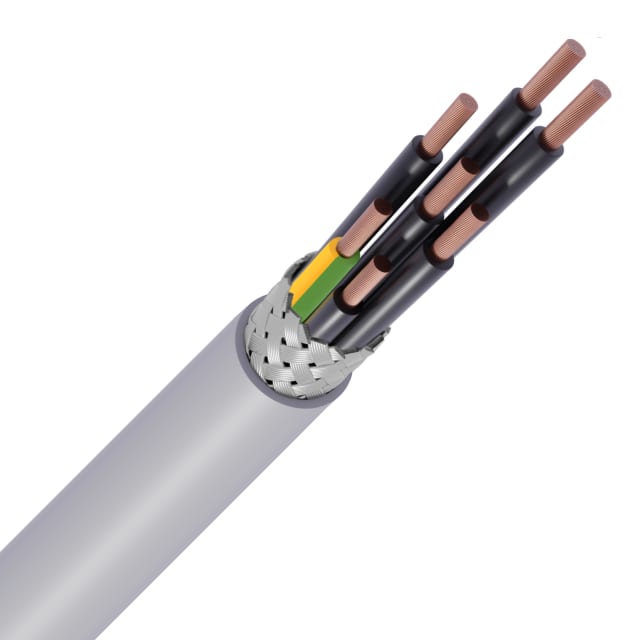

Câble blindé LIYCY 7G0,75 mm² LIYCY7X0,75-JZ-BC

Câble blindé LIYCY 7G0,75 mm² pour commande et transmission de signaux

Le câble blindé LIYCY 7G0,75 mm² est conçu pour les circuits de commande, de mesure et de transmission de signaux dans les environnements techniques où la compacité, la souplesse et la maîtrise des perturbations électromagnétiques sont recherchées. Sa configuration 7 conducteurs avec conducteur de protection permet d’alimenter et de piloter plusieurs fonctions dans un même câble, tout en simplifiant le cheminement dans les armoires, coffrets, machines et équipements automatisés.

Blindage par tresse pour limiter les perturbations électriques

Sa construction avec blindage global par tresse constitue un vrai atout dans les installations exposées aux interférences. Ce type de câble LIYCY est particulièrement adapté lorsque les signaux de commande ou d’information circulent à proximité d’appareillages, de moteurs, de lignes d’alimentation ou d’ensembles électrotechniques susceptibles de générer du bruit électrique. Le blindage participe à une transmission plus propre des signaux et à une meilleure tenue de l’installation dans les environnements industriels et tertiaires techniques.

Âmes cuivre souples 0,75 mm² pour un câblage plus pratique

Chaque conducteur en cuivre nu de section nominale 0,75 mm² repose sur une âme souple de classe 5. Cette conception facilite les opérations de câblage dans les zones étroites, les passages courbes et les montages nécessitant de la maniabilité. Le repérage des conducteurs par numérotation permet aussi de gagner du temps lors du raccordement, de la maintenance et des contrôles, notamment sur les applications de commande où l’identification rapide des voies est essentielle.

Gaine PVC grise et isolation PVC pour les usages courants en installation fixe

Le câble reçoit une isolation des conducteurs en PVC ainsi qu’une gaine extérieure PVC grise, dans une géométrie ronde adaptée aux cheminements propres et réguliers. Cette construction répond bien aux besoins des installations fixes de commande et de sécurité, avec une présentation sobre et facile à intégrer dans les armoires électriques, goulottes, conduits et équipements. La forme ronde favorise une pose homogène et une manipulation plus simple lors du tirage et de l’organisation du câblage.

7 conducteurs avec terre pour centraliser plusieurs liaisons

Avec ses 7 conducteurs et la présence d’un conducteur de protection, ce câble blindé permet de regrouper plusieurs circuits dans une seule liaison. Il convient parfaitement pour les commandes d’actionneurs, les retours d’information, certains raccordements d’organes de sécurité ou encore les liaisons internes d’équipements techniques. Cette architecture aide à réduire l’encombrement, à clarifier le câblage et à obtenir une installation plus lisible au moment de la pose comme lors des interventions ultérieures.

Tenue adaptée aux contraintes de pose et d’exploitation

Le LIYCY 7G0,75 mm² est prévu pour une tension nominale de 300/500 V. Il accepte une température de pose de -5 à 70 °C et une température de service statique de -15 à 70 °C, ce qui lui permet de s’intégrer dans de nombreuses configurations techniques usuelles. Son rayon de courbure minimal de 20 fois le diamètre extérieur doit être respecté pour préserver la construction du câble et faciliter une mise en œuvre conforme, notamment dans les virages serrés, les entrées d’armoires et les parcours guidés.

Classement de réaction au feu utile pour les environnements techniques exigeants

Ce câble de série LiYCY-JZ dispose d’un classement de réaction au feu Cca avec indication s3, d2 et a3. Pour l’installateur ou le bureau d’étude, ces informations facilitent le choix d’un câble de commande blindé lorsque le comportement au feu fait partie des critères de sélection du chantier. Elles permettent d’identifier rapidement un produit adapté aux projets où les exigences documentaires et techniques sur les câbles doivent être examinées avec précision.

Un choix pertinent pour armoires, automatismes et liaisons de commande

Grâce à sa combinaison entre conducteurs souples, blindage tressé, repérage numérique et section 0,75 mm², ce câble LIYCY blindé répond bien aux besoins de câblage des armoires électriques, systèmes d’automatisme, équipements de contrôle et installations de sécurité technique. Il apporte une solution claire pour les liaisons multiconducteurs nécessitant à la fois souplesse de mise en œuvre, protection contre les perturbations et organisation rigoureuse des circuits.
