Encastré de sol linéaire 24 V 2700 K 10,5 W 77002K27

Une ligne lumineuse à répartition asymétrique

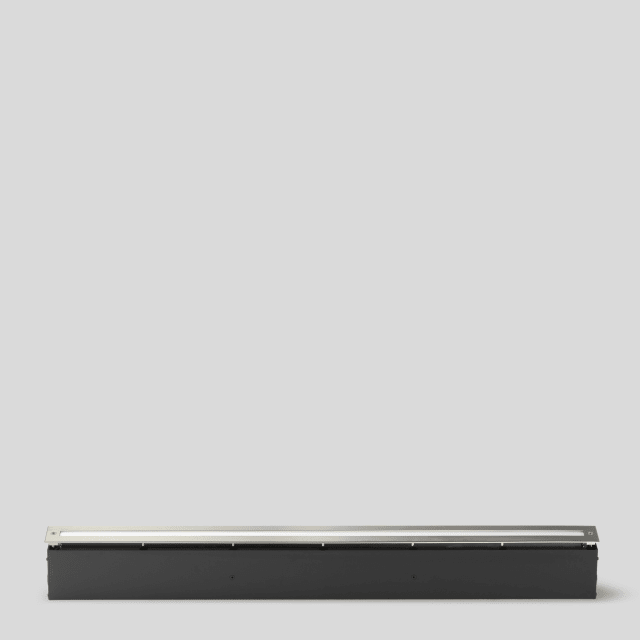

La référence K27 fournit une lumière de 2700 K, avec un flux utile publié de 453 lm. La distribution est asymétrique pour diriger l’éclairage depuis le sol vers la zone prévue. Le format apparent de 1000 × 55 mm forme une ligne étroite ; il ne définit pas à lui seul la largeur ou la distance de la surface éclairée.

Prévoir une alimentation séparée en 24 V continu

Le luminaire appartient à la classe électrique III et fonctionne sous24 V continu. Il est livré sans boîtier d’alimentation. La puissance de raccordement annoncée est de 10,5 W ; le choix d’une alimentation compatible doit aussi tenir compte des conditions de pose et de la longueur des liaisons, conformément à la notice.

Réserver la profondeur et le passage des câbles

La profondeur d’encastrement indiquée est de 100 mm. Le boîtier en profilé aluminium prévoit deux passages pour le câble de raccordement jusqu’à 12 mm de diamètre. Un câble H05RN8-F de 3 m est déjà raccordé au luminaire ; cette liaison souple doit rester distincte des dimensions physiques à réserver dans le sol.

De l’inox et du verre dans une construction IP67

La partie du luminaire exposée utilise de l’acier inoxydable1.4301, avec un verre de sécurité clair et un réflecteur en aluminium anodisé. Les indices publiés sont IP67 et IK09. La préparation du support et les raccordements doivent suivre la notice pour conserver la protection annoncée après intégration dans la surface stabilisée.

Le passage des véhicules doit respecter la notice

La capacité annoncée de 1000 kg environ 10 kN concerne la pression de passage d’un véhicule à pneumatiques. Elle ne correspond pas au poids du luminaire. Les zones où des freinages, accélérations ou changements de direction imposent des efforts horizontaux sont exclues, même si la charge verticale admise paraît compatible avec le véhicule.
