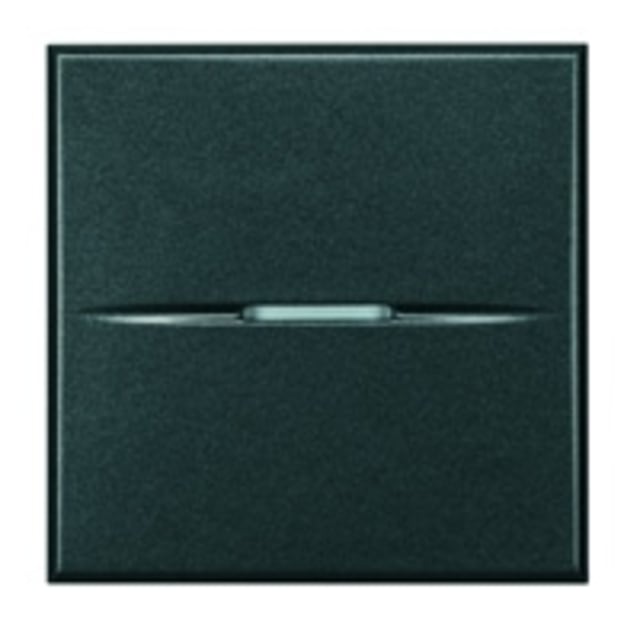

Interrupteur inverseur axial gris foncé 16A 2 modules
28.26€ HTVA
6 en stock
6 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 28.26€ | 0% |
| 3-5 | 27.69€ | 2% |
| 6-10 | 27.41€ | 3% |
| 11+ | 27.13€ | 4% |
Permutateur axial Axolute pour une commande multipoint
Le BTicino HS4004/2 complète un montage comprenant deux va-et-vient afin de piloter un éclairage depuis un troisième emplacement. Sa fonction de permutateur croise les deux navettes selon la position de la commande. Il ne doit pas être confondu avec un interrupteur simple ou un poussoir, car son raccordement et son rôle électrique sont différents.
Commande axiale anthracite sur deux modules
Le mécanisme occupe deux modules Axolute et adopte la finition anthracite brillante de la série HS. La cinématique axiale conserve une surface alignée après la pression, pour une présentation homogène avec les autres commandes Axolute. Le support, la boîte et la plaque de finition compatibles restent à sélectionner selon le nombre de modules et la forme souhaitée.
Pouvoir de coupure 16 AX sous 250 V alternatif
Le contact unipolaire est annoncé pour 16 A sous 250 V alternatif et classé 16 AX pour les charges d’éclairage. Cette valeur doit être rapprochée du type de lampe et du courant d’appel des alimentations électroniques. Le mécanisme assure uniquement la commutation ; la protection contre les surintensités reste fournie par le tableau électrique.
Bornes à vis pour raccorder les navettes
Les conducteurs se fixent sur les bornes à vis du mécanisme en respectant le schéma de permutateur. Leur identification avant démontage facilite une rénovation sans inversion. Avec environ 45 × 45 mm en façade et 32 mm de profondeur d’appareil, la référence exige une boîte suffisamment profonde pour loger les fils sans traction ni pliage excessif.
Mécanisme IP20 réservé aux locaux intérieurs secs
Le thermoplastique sans halogène présente une finition laquée et un indice IP20. Cette protection convient aux pièces intérieures sèches lorsque l’ensemble est correctement monté, mais pas à une zone humide ou poussiéreuse sans enveloppe complémentaire. Le produit ne comporte ni voyant ni fonction connectée ; il assure une commande mécanique locale au sein du système Axolute.
Documentation PDF
Caractéristiques techniques
| Type de commande | bascule/touche |
|---|---|
| Nombre de boutons à bascule | 1 |
| Type de couplage | permutateur |
| Couleur | anthracite |
| Type de montage | Porte-module |
| Assemblage | appareil modulaire pour programmes d'interrupteurs résidentiels |
| Nombre de modules (construction modulaire) | 2 |
| Touche à effleurement | non |
| Mode de fixation | autre |
| Avec plaque de montage | non |
| Matière | matière synthétique |
| Qualité de matière | thermoplastique |
| Sans halogène | oui |
| Anti-bactérienne | non |
| type de traitement de la surface | laqué |
| Exécution de la surface | brillant |
| Numéro RAL (semblable) | 9004 |
| Zone de texte/surface d'inscription | non |
| Éclairage | non |
| Fonction d'éclairage | autre |
| Type d'éclairage | autre |
| adapté à la classe de protection (IP) | IP20 |
| Tension nominale | 250 V |
| Courant nominal | 16 A |
| Courant de coupure delampes fluorescentes | 16 AX |
| Contact d'acquittement | non |
| Mode de raccordement | borne à vis |
| Interrupteur de chauffage | non |
| Commutateur de machine à laver | non |
| Largeur d'appareil | 45 mm |
| Hauteur d'appareil | 45 mm |
| Profondeur d'appareil | 32 mm |
| Profondeur totale | 50 mm |
| compatible avec Apple HomeKit | non |
| compatible avec Google Assistant | non |
| Profondeur minimale de la boîte d'encastrement | 30 mm |
| compatible avec Amazon Alexa | non |
| Possible support IFTTT | non |
| couleur de l'opérateur de commutation | anthracite |
Produits de la même série que le produit consulté
À quoi sert cet interrupteur inverseur axial Axolute ?
Il permet de commander un même éclairage depuis deux points de commande, dans une installation classique avec va-et-vient. C’est un appareil de la gamme Axolute, au format 2 modules, avec raccordement par bornes à vis.
Ce modèle est-il bien compatible avec la série Axolute ?
Oui, cette référence HS4004/2 appartient à la série Axolute de BTicino. Elle est prévue pour s’intégrer dans les programmes d’interrupteurs résidentiels Axolute.
Quelle plaque ou quel support faut-il prévoir pour l’installer ?
Il s’agit d’un appareil à monter sur porte-module, au format 2 modules. Il n’est pas fourni avec une plaque de montage, donc il faut le prévoir avec le mécanisme et les accessoires compatibles de la gamme.
Peut-on l’installer dans une boîte d’encastrement standard ?
Oui, à condition de disposer d’une boîte suffisamment profonde. La profondeur minimale indiquée est de 30 mm, et la profondeur de l’appareil est de 32 mm.
La finition gris foncé correspond-elle bien à l’anthracite ?
Oui, la couleur indiquée pour ce modèle est anthracite, avec un aspect brillant et une teinte proche du RAL 9004.
Ce mécanisme est-il lumineux ou équipé d’un voyant ?
Non, ce modèle n’est pas éclairé et ne comporte pas de fonction lumineuse intégrée.
