Câble capteur actionneur M12 femelle 5 pôles 5 m 2096240

Câble capteur actionneur M12 femelle 5 pôles avec extrémité libre pour raccordement d’automatisme

Ce câble capteur actionneur est conçu pour assurer une liaison simple et directe entre un équipement doté d’une interface M12 femelle 5 pôles codage A et une extrémité de câble ouverte à raccorder dans une armoire, un coffret ou sur une machine. Sa configuration droite facilite l’intégration sur de nombreux capteurs, actionneurs et organes de terrain en environnement industriel. Avec sa longueur de 5 m, il offre une portée confortable pour les installations où le point de connexion n’est pas immédiatement au droit de l’appareil.

Connecteur M12 femelle 5 pôles droit codage A pour interfaces de capteurs et actionneurs

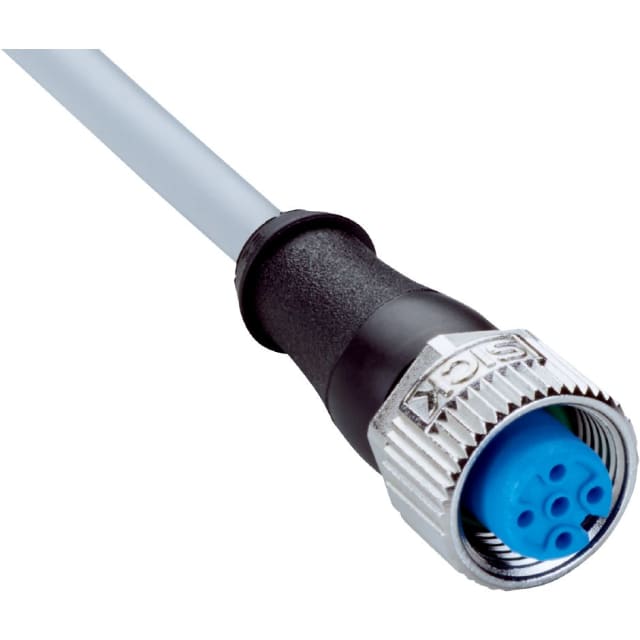

La tête A reçoit un connecteur femelle M12 à 5 pôles, droit et codé A, un format largement utilisé en connectique machine et en raccordement d’automatisme. Cette géométrie permet un montage propre dans les zones où l’encombrement reste maîtrisé, tout en conservant une connexion standardisée. L’extrémité libre côté B laisse au monteur la souplesse nécessaire pour adapter le raccordement final selon le bornier, l’organe de commande ou l’équipement à câbler.

Longueur de 5 m et câble 5 conducteurs pour un câblage souple sur machine

Le câble intègre 5 conducteurs de 0,34 mm² dans une gaine PVC grise de 5,2 mm de diamètre. Ce format convient bien aux liaisons de signaux capteur / actionneur qui demandent une mise en œuvre ordonnée, sans surdimensionnement inutile. La longueur de 5 mètres permet de limiter les rallonges et de conserver un cheminement plus propre sur machine, convoyeur, poste automatisé ou sous-ensemble industriel.

Conception non blindée adaptée aux liaisons capteur / actionneur courantes

Ce modèle est non blindé, ce qui le destine aux applications de capteurs et d’actionneurs ne nécessitant pas d’écran de protection électromagnétique spécifique. Il convient ainsi aux raccordements usuels de terrain lorsque l’environnement électrique du circuit reste compatible avec ce type de construction. Cette conception permet de conserver un câble souple, simple à préparer côté extrémité libre et pratique pour les opérations de câblage en atelier comme en maintenance.

Matériaux techniques pensés pour les environnements avec exposition chimique

Le connecteur est réalisé en TPU avec écrou de verrouillage en zamak nickelé et joint en FKM. Cette association de matériaux est adaptée aux zones avec présence de produits chimiques, ce qui en fait une solution pertinente pour de nombreuses installations industrielles où les connectiques sont exposées à des ambiances techniques plus exigeantes. La gaine PVC grise et le corps de connecteur noir facilitent également l’identification visuelle dans un faisceau ou sur une ligne équipée de plusieurs liaisons préconfectionnées.

Verrouillage M12 à visser pour un montage net et maîtrisé

Le raccordement côté connecteur repose sur un verrouillage à visser, avec un couple de serrage de 0,6 Nm et une largeur sur plats de 13 mm. Ce montage permet d’obtenir une connexion bien maintenue sur l’interface M12 correspondante, tout en restant compatible avec les pratiques de pose habituelles en automatisme. Pour l’installateur, cela se traduit par une mise en place précise, sans approximation sur l’assemblage du connecteur au récepteur.

Caractéristiques électriques et contraintes de pose pour une intégration cohérente

Ce câble présente une tension nominale de 300 V AC, une tension d’essai de 2 000 V AC, une tension de référence de 125 V AC / 125 V DC, une tension de choc assignée de 1,5 kV et un courant admissible jusqu’à 4 A. Pour la pose, le respect du rayon de courbure est à prendre en compte avec plus de 10 fois le diamètre du câble en usage mobile et plus de 5 fois en installation fixe. Ces données aident à intégrer le câble correctement dans une chaîne de raccordement, sans compromettre la tenue du cheminement ni la facilité de montage.
