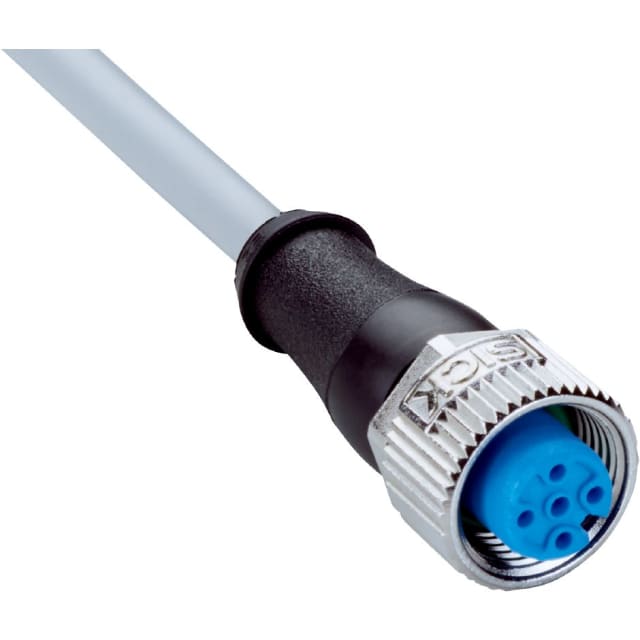

Câble capteur actionneur M12 femelle 5 pôles 10 m 2096241

Câble capteur actionneur M12 femelle 5 pôles avec extrémité libre pour raccordement direct

Ce câble capteur actionneur M12 femelle 5 pôles en longueur 10 m est conçu pour assurer la liaison entre un équipement d’automatisme et un capteur ou actionneur équipé d’une interface M12 codage A. Sa tête droite facilite un raccordement propre et standardisé côté terrain, tandis que l’extrémité libre côté câble permet une intégration directe dans une armoire, un coffret ou un bornier de commande. Cette configuration est particulièrement adaptée aux installations industrielles où l’on recherche un câblage prêt à poser côté capteur, avec liberté de raccordement côté commande.

Configuration 5 pôles M12 codage A adaptée aux signaux de capteurs et d’actionneurs

Avec son connecteur femelle M12 droit à 5 pôles et codage A, ce modèle répond aux besoins courants de raccordement en automatisme pour les liaisons capteurs/actionneurs. Il convient aux applications nécessitant plusieurs conducteurs dans un format compact et répandu sur les machines et lignes de production. Le câble comprend 5 fils avec une section de 0,34 mm², ce qui permet de transmettre l’alimentation et les signaux sur une même liaison, tout en conservant un encombrement maîtrisé au niveau du cheminement.

Longueur de 10 m pratique pour les machines, convoyeurs et équipements déportés

Sa longueur de 10 mètres apporte une vraie souplesse d’implantation pour raccorder des organes éloignés sans ajouter de connexion intermédiaire. C’est un format pertinent pour les machines industrielles, les postes automatisés, les convoyeurs, les modules périphériques et les zones techniques où le capteur n’est pas installé à proximité immédiate de la commande. Cette longueur permet de simplifier le tirage du câble tout en limitant les points de jonction sur l’installation.

Gaine PVC grise non blindée pour intégration simple en environnement industriel

Le câble est réalisé avec une gaine PVC grise de diamètre 5,2 mm, dans une version non blindée adaptée aux usages capteurs/actionneurs standards. Ce choix favorise une mise en œuvre simple, un passage aisé dans les chemins de câble et une bonne compatibilité avec les architectures de câblage industriel courantes. Le connecteur noir en TPU s’associe à un écrou en fonte de zinc nickelée et à un joint en FKM, pour une conception cohérente avec les contraintes de raccordement sur machine.

Protection IP65, IP66K et IP67 pour les zones exposées aux projections et au nettoyage

Une fois correctement raccordé, ce câble préconfectionné offre un niveau de protection IP65, IP66K et IP67. Il convient donc aux environnements où les connectiques sont exposées à la poussière, aux projections d’eau, aux nettoyages appuyés ou à l’humidité présente sur les équipements. Cette configuration est intéressante pour maintenir un raccordement compact et bien protégé sur les capteurs et actionneurs installés au plus près du process.

Bon comportement en service mobile ou en pose fixe

Ce modèle peut être utilisé aussi bien en pose fixe qu’en mouvement, sous réserve de respecter les rayons de courbure indiqués. Le rayon minimal est supérieur à 10 fois le diamètre du câble en mouvement et supérieur à 5 fois le diamètre du câble en installation fixe. En pratique, cela aide à sécuriser le cheminement dans les parties mobiles modérées d’une machine, tout en restant adapté aux poses permanentes dans les goulottes, chemins de câble ou passages techniques.

Plage électrique et thermique pensée pour les usages d’automatisme

Ce câble M12 femelle 5 pôles supporte un courant admissible de 4 A, avec une tension nominale de 300 V AC pour le câble brut, une tension assignée de 125 V AC / 125 V DC et une tension d’essai de 2 000 V AC. Il présente également une tenue aux chocs de 1,5 kV. Côté températures, il fonctionne de -5 °C à +80 °C en mouvement, de -30 °C à +80 °C en pose fixe et jusqu’à -25 °C à +85 °C côté tête. Ces caractéristiques le destinent aux installations d’automatisme qui exigent un câble compact capable de suivre les conditions d’exploitation industrielles habituelles.

Solution pertinente pour les zones avec présence de produits chimiques

Ce câble a été prévu pour une utilisation en zones avec produits chimiques, ce qui en fait une solution pertinente pour certains environnements de process, de fabrication ou de conditionnement où les équipements sont exposés à des agents techniques spécifiques. Pour l’installateur comme pour le mainteneur, il s’agit d’un câble de raccordement M12 prêt à intégrer, pensé pour raccorder proprement les capteurs et actionneurs tout en conservant une mise en œuvre claire, rapide et adaptée aux contraintes du terrain.
