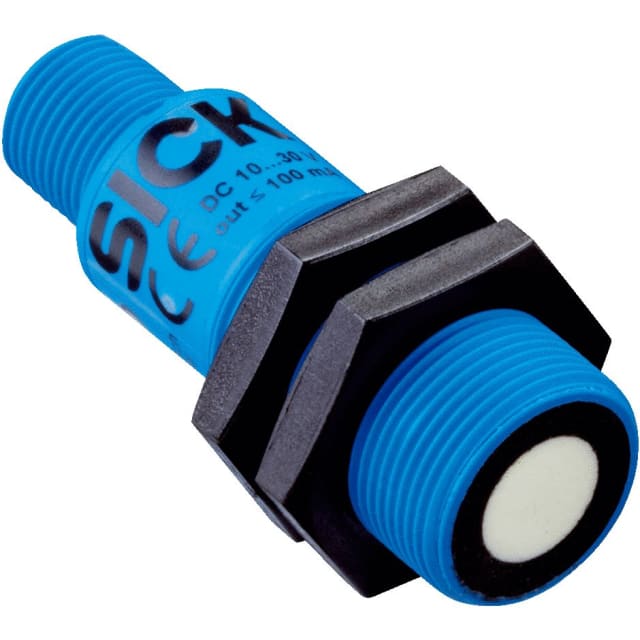

Capteur de distance à ultrasons M12 PNP UM18-212161101

Capteur à ultrasons compact pour le contrôle de distance en environnement industriel

Le capteur de distance à ultrasons M12 PNP UM18-212161101 est conçu pour les applications de détection et de contrôle de position nécessitant une mesure sans contact sur une plage de travail de 65 à 350 mm, avec une portée limite de 600 mm. Son principe ultrasonique permet de détecter des objets variés, y compris lorsque la couleur, la transparence ou l’état de surface rendent d’autres technologies plus contraignantes. Ce modèle convient particulièrement aux installations industrielles où l’on recherche une solution compacte, simple à intégrer et adaptée aux automatismes en courant continu.

Sortie PNP et raccordement M12 pour une intégration rapide

Ce capteur dispose d’une sortie numérique PNP et d’un raccordement à broches via connecteur mâle M12 4 pôles. Cette configuration facilite son intégration dans de nombreuses architectures d’automatisme et armoires industrielles. Le raccordement enfichable simplifie la mise en service, le remplacement et la maintenance, tout en restant cohérent avec les standards courants des équipements de détection industrielle. Son alimentation en 10 à 30 V DC permet une mise en œuvre souple sur les circuits de commande usuels.

Plage de détection utile pour les applications de présence, position et niveau

Avec une distance de fonctionnement de 65 à 350 mm, ce capteur répond efficacement aux besoins de détection d’objet, de contrôle de présence, de positionnement ou de surveillance de niveau sur courte et moyenne portée. Sa technologie à ultrasons le rend pertinente dans les applications où le capteur doit travailler sans contact direct avec la pièce détectée. Il peut ainsi être employé sur des convoyeurs, postes de transfert, systèmes de manutention, petits réservoirs ou ensembles automatisés nécessitant une information de commutation exploitable par automate.

Réglage paramétrable pour adapter le capteur à l’application

Le paramétrage permet d’ajuster le comportement du capteur selon les contraintes du process. Ce modèle prend en charge des modes de fonctionnement configurables, utiles pour adapter la détection à une distance cible, à une fenêtre de commutation ou à une logique de présence entre capteur et arrière-plan. Cette souplesse de réglage est un atout pour affiner la détection sans changer de matériel, notamment lorsque l’environnement impose une tolérance de positionnement, une consigne de seuil précise ou une logique de sortie adaptée à la machine.

Bonne finesse de détection pour les besoins de contrôle répétitif

Le capteur se distingue par une résolution de réglage de 0,2 mm, une précision de répétition relative de 0,15 % et une faible non-linéarité de 0,17 %. Ces caractéristiques en font un choix pertinent pour les applications répétitives où la stabilité de commutation et la cohérence du comportement du capteur sont importantes. Son temps de réponse de 64 ms et sa fréquence de commutation de 12 Hz conviennent aux installations où la détection doit rester nette et exploitable sans exiger une cadence ultra rapide.

Format cylindrique M18 compact pour montage mécanique simple

Son boîtier cylindrique lisse de 18 mm de diamètre présente un format compact, avec une longueur de 52,7 mm, pour une intégration plus facile dans les machines et bâtis disposant d’un espace limité. La sortie axiale droite et la conception compacte favorisent un montage propre dans les supports et interfaces mécaniques prévus pour les capteurs cylindriques de ce gabarit. Le boîtier en matière synthétique contribue à une installation légère et fonctionnelle dans les environnements industriels courants.

Utilisation en environnement industriel avec alimentation continue

Prévu pour fonctionner en courant continu, ce capteur accepte une tension d’alimentation de 10 à 30 V DC et présente un courant à vide de 200 mA. Il peut être utilisé dans une plage de température ambiante à partir de -25 °C, ce qui le destine à de nombreuses installations industrielles, y compris en ambiance fraîche ou sur équipement exposé à des variations thermiques maîtrisées. Pour un achat sans confusion, ce modèle correspond bien à un capteur de distance à ultrasons UM18 avec sortie PNP, connecteur M12 4 pôles et plage de mesure 65 à 350 mm.
