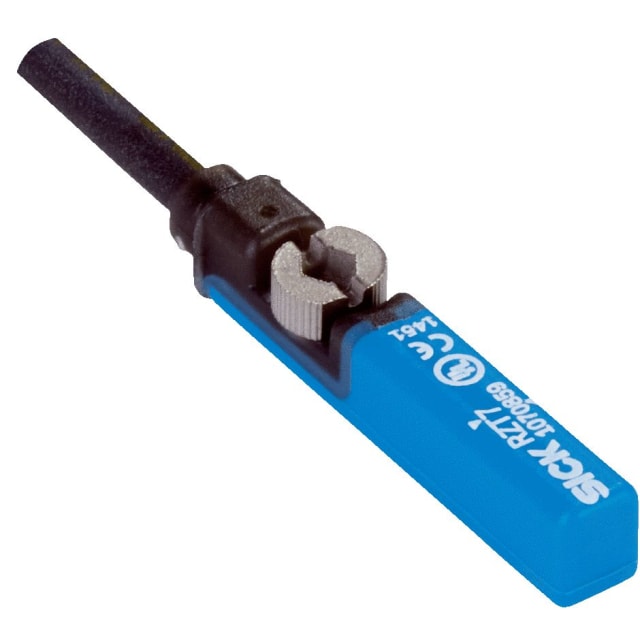

Capteur magnétique pour vérin Reed RZT7-03ZRS-KP0

Capteur magnétique Reed pour détection de position sur vérin

Le capteur magnétique pour vérin Reed RZT7-03ZRS-KP0 est conçu pour la détection de position sur actionneurs pneumatiques équipés d’un aimant de piston. Sa technologie de sortie par contact Reed permet une commutation simple et nette pour le retour d’information de fin de course ou de position intermédiaire. Cette exécution convient particulièrement aux automatismes industriels recherchant un capteur compact, facile à intégrer et adapté aux applications de détection sur vérin.

Format compact pour intégration discrète sur l’actionneur

Avec un boîtier de forme cylindrique lisse en matière synthétique et un encombrement réduit de 29,5 mm de longueur, 4,8 mm de largeur et 5,8 mm de hauteur, ce capteur magnétique pour vérin s’intègre facilement dans les montages où l’espace est limité. Son profil compact facilite le positionnement au plus près de la zone de détection et permet une implantation soignée sur les ensembles pneumatiques et les équipements automatisés.

Sortie Reed avec contact NO pour signal de commutation clair

Ce modèle utilise une sortie de distribution de type contact Reed avec fonction de commutation NO. Cette configuration est adaptée aux besoins de détection de présence magnétique sur vérin lorsque l’on souhaite obtenir un signal de commutation exploitable de manière simple dans l’installation. La course de dépassement typique de 10 mm contribue à une détection fonctionnelle dans les usages courants de positionnement de tige ou de piston.

Alimentation large plage en AC/DC pour intégration polyvalente

Le RZT7-03ZRS-KP0 fonctionne sur une large plage de tension de 5 à 30 V en courant alternatif comme en courant continu, en 50 Hz, 60 Hz ou AC/DC. Cette compatibilité facilite son intégration dans de nombreuses architectures de commande et de signalisation. Sa version électrique 3 fils CA/CC permet une mise en œuvre adaptée aux environnements industriels où la souplesse de raccordement et la compatibilité avec différents circuits de commande sont recherchées.

Raccordement par câble avec connecteur mâle M8 3 pôles

Le raccordement électrique s’effectue par câble avec connecteur à fiche, en exécution avec connecteur mâle M8 à 3 pôles. Cette configuration simplifie le branchement sur machine, tout en favorisant un montage propre et rapide lors de l’installation ou du remplacement du capteur. Elle répond bien aux besoins de maintenance et d’interchangeabilité sur les équipements pneumatiques et les lignes automatisées.

Protection IP65/IP67 et usage en environnement industriel

Ce capteur de proximité industriel est prévu pour fonctionner dans une plage de température ambiante de -30 à 80 °C. Son niveau de protection IP65, complété dans la description produit par une compatibilité IP67, le rend adapté aux environnements industriels soumis aux projections, à la poussière et aux contraintes d’exploitation courantes. L’indicateur de fonction intégré apporte en plus une lecture visuelle utile lors du réglage, du contrôle de position et de la mise en service.

Une solution adaptée aux vérins et automatismes pneumatiques

Ce capteur magnétique Reed est particulièrement indiqué pour les installations de matériel industriel nécessitant la détection de position sur vérin sans recourir à un capteur encombrant. Il convient aux applications de convoyage, de manutention, de machines spéciales et d’automatismes pneumatiques où l’on recherche un capteur de proximité compact, à sortie simple, compatible AC/DC et pensé pour le suivi de mouvement des actionneurs.
