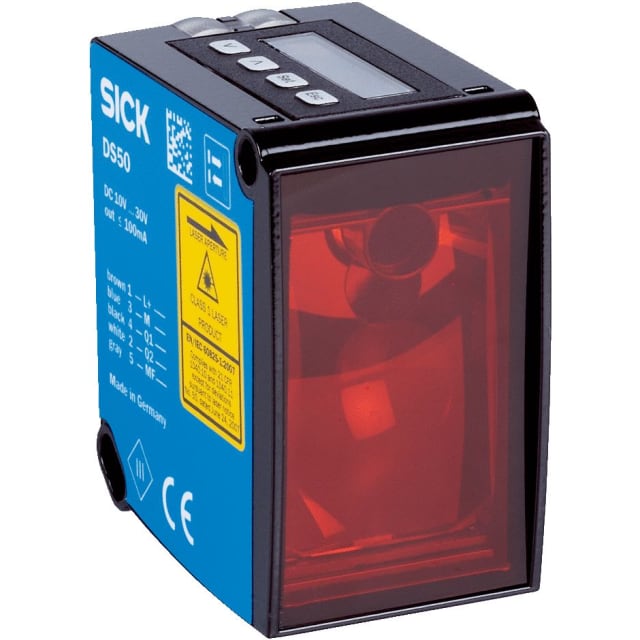

Capteur de distance laser classe 2 DS50-P1112 1047402

Capteur de distance laser pour mesure jusqu’à 10 m

Le capteur de distance laser classe 2 DS50-P1112 est conçu pour les applications industrielles de mesure et de détection sur grande portée. Sa plage de mesure s’étend de 200 mm à 10.000 mm, ce qui en fait une solution adaptée au positionnement, au contrôle de présence, à la surveillance d’encombrement ou au suivi de déplacement sur machines et installations automatisées. Son principe de mesure par temps de propagation de la lumière permet d’obtenir une lecture exploitable sur des distances importantes tout en restant dans un format compact.

Mesure optique performante sur surfaces de réflexion variée

Ce modèle fonctionne en système de réflexion et conserve une capacité de mesure utile selon la réflectivité de la cible. Il peut atteindre 10 m sur des objets à fort facteur de réflexion, 6 m sur des surfaces à 18 % de réflexion et 4 m sur des objets plus sombres à 6 %. Cette caractéristique est particulièrement intéressante en environnement industriel, où les matériaux détectés ne présentent pas tous le même comportement optique. Vous bénéficiez ainsi d’un capteur plus simple à intégrer sur des postes où la diversité des pièces ou emballages impose une détection cohérente.

Résolution fine et temps de réponse adapté à l’automatisme

Avec une résolution de 1 mm, ce capteur permet une exploitation précise de la distance mesurée pour des applications de contrôle de position ou de seuil. Le temps de réponse minimal de 10 ms et la fréquence de commutation de 50 Hz conviennent aux installations nécessitant une information rapide sans complexifier l’architecture de commande. Le paramétrage intégré permet d’ajuster le comportement du capteur selon le besoin de l’application, notamment lorsque l’on recherche un compromis entre rapidité de réaction et stabilité de mesure.

Sorties PNP et raccordement M12 pour intégration rapide

Le DS50-P1112 dispose d’une sortie de commutation PNP et d’une sortie numérique 2 x PNP, avec une entrée multifonction pour élargir les possibilités d’exploitation dans une armoire ou sur machine. Son raccordement par connecteur M12 à fiches facilite le câblage, le remplacement et la maintenance, en particulier dans les installations où la standardisation des connexions est recherchée. Avec un courant de sortie maximal de 100 mA, il s’intègre aisément dans de nombreux schémas de commande en courant continu.

Boîtier compact pour montage sur machines et équipements

Son boîtier parallélépipédique en zinc associe encombrement réduit et bonne tenue mécanique pour un montage simple sur structures, convoyeurs, bâtis ou postes automatisés. Ses dimensions de 36,1 mm de largeur, 72,7 mm de hauteur et 57,7 mm de longueur facilitent l’intégration lorsque l’espace disponible est limité. La surface optique en matière synthétique et la conception compacte permettent une implantation propre, y compris sur des ensembles techniques déjà densément équipés.

Protection IP65 et usage en environnement industriel

Grâce à son indice de protection IP65, ce capteur de distance laser est adapté aux environnements industriels exposés aux poussières et aux projections d’eau. Il fonctionne en tension continue avec une alimentation de 10 V et relève de la classe de protection 3. Sa température ambiante minimale indiquée à -30 °C le rend pertinent pour des installations soumises à des conditions plus contraignantes, comme certaines zones logistiques, machines extérieures protégées ou environnements de production peu tempérés.

Laser rouge visible pour réglage et alignement facilités

La diode laser rouge de classe 2 simplifie les opérations de visée et d’alignement lors de l’installation. Le point lumineux visible aide à positionner le capteur avec précision sur la zone à surveiller, ce qui réduit les approximations au montage et accélère la mise en service. Cette visibilité est un atout concret pour les intégrateurs et techniciens de maintenance qui doivent intervenir rapidement sur des lignes de production, des systèmes de manutention ou des postes de contrôle dimensionnel.

Un choix pertinent pour détection, positionnement et contrôle de distance

Ce capteur photoélectrique industriel convient aux applications où l’on attend une mesure de distance stable, une portée étendue et une intégration simple en automatisme. Il trouve naturellement sa place pour le contrôle d’approche, la détection de niveau sur objets solides, le positionnement de chariots ou d’éléments mobiles, la surveillance de zones de stockage ou encore la vérification de présence à distance. Son format, sa connectique M12, sa sortie PNP et sa plage de mesure jusqu’à 10 m en font une solution efficace pour les professionnels recherchant un capteur de distance laser compact et exploitable sur de nombreux process.
