Capteur de distance laser IO-Link 12 m DS35-B15821

Capteur de distance laser IO-Link pour mesures jusqu’à 12 m

Le capteur de distance laser IO-Link DS35-B15821 est conçu pour les applications industrielles qui exigent une mesure optique précise sur moyenne portée. Sa plage de mesure s’étend de 50 mm à 12.000 mm, ce qui le rend adapté au contrôle de position, à la détection d’approche, au suivi d’objets et aux vérifications de présence ou d’écart sur machine. Son principe de mesure par temps de propagation de la lumière permet d’obtenir une lecture exploitable dans les environnements automatisés où la stabilité de la mesure et la rapidité de réponse sont déterminantes.

Technologie laser infrarouge classe 1 pour intégration sur machine

Ce modèle utilise une source laser infrarouge de classe 1, bien adaptée aux installations industrielles où l’on recherche une détection de distance performante tout en restant simple à intégrer sur des équipements de production, de convoyage ou de manutention. La résolution géométrique de 0,1 mm permet un traitement fin des variations de distance, utile pour les applications de contrôle dimensionnel, d’alignement ou de positionnement répétitif.

Interface IO-Link et sorties push-pull PNP/NPN pour automatisme flexible

Le DS35-B15821 combine une communication IO-Link avec deux sorties numériques push-pull compatibles PNP/NPN, ce qui facilite son intégration dans des architectures d’automatisme modernes comme dans des installations plus classiques. Cette configuration permet à la fois la remontée d’informations de mesure et de diagnostic via IO-Link, ainsi qu’une exploitation directe par sorties de commutation pour des fonctions de seuil, de fenêtre ou de détection d’objet. Une entrée multifonction est également prévue pour élargir les possibilités de paramétrage et d’exploitation sur l’installation.

Temps de réponse court et fréquence de commutation élevée

Avec un temps de réponse minimal de 2,5 ms et une fréquence de commutation de 333 Hz, ce capteur de distance laser convient aux process dynamiques où les objets se déplacent rapidement. Il répond efficacement aux besoins de contrôle sur convoyeur, de surveillance de position de pièces, de détection de niveaux ou de vérification de passages en cadence. Cette rapidité d’exécution aide à maintenir une lecture cohérente même lorsque les cycles machine imposent des temps de traitement réduits.

Performances de mesure adaptées à différentes surfaces

Ce capteur est prévu pour travailler sur plusieurs niveaux de réémission, avec une portée qui varie selon la réflectivité de la cible. Il peut ainsi être utilisé sur des surfaces plus ou moins favorables à la réflexion lumineuse, ce qui apporte davantage de souplesse lors du choix de l’emplacement et de l’application. Pour l’intégrateur ou le mainteneur, cela facilite l’usage du même principe de capteur sur différentes pièces, emballages ou éléments techniques présents sur une ligne.

Format compact pour montage industriel en espace maîtrisé

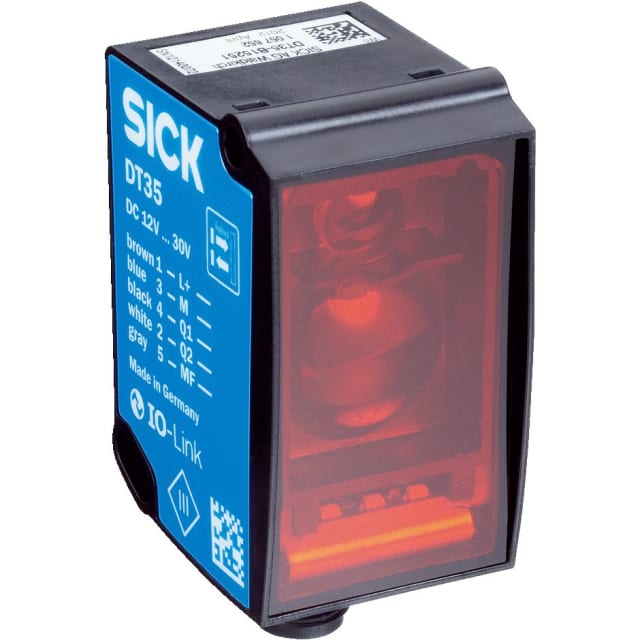

Son boîtier parallélépipédique en matière synthétique présente un encombrement compact de 32 mm de largeur, 58,67 mm de hauteur et 42,7 mm de longueur. Ce format est particulièrement intéressant lorsque l’espace disponible est limité dans l’armoire machine, sur un châssis, une cellule ou un poste de contrôle. Le raccordement s’effectue sur connecteur M12 5 pôles, une solution courante en environnement industriel pour simplifier le câblage et les opérations de remplacement.

Protection IP65 et alimentation en courant continu

Le capteur dispose d’un indice de protection IP65, adapté aux environnements industriels nécessitant une protection contre la poussière et les projections d’eau. Son fonctionnement en courant continu et son alimentation 12 à 30 V DC facilitent son intégration dans la majorité des systèmes de commande et d’automatisation. Classé en classe de protection 3, il s’inscrit dans les montages basse tension couramment rencontrés en automatisme industriel.

Un capteur de distance pertinent pour convoyage, positionnement et contrôle

Le DS35-B15821 constitue un choix pertinent pour les intégrateurs, automaticiens et services maintenance recherchant un capteur photoélectrique de distance avec communication IO-Link, mesure longue portée et sorties numériques polyvalentes. Il trouve naturellement sa place dans les applications de manutention, de logistique interne, de contrôle de gabarit, de surveillance de hauteur, de détection d’accumulation ou de positionnement de composants sur machine. Son association entre portée jusqu’à 12 m, compacité et connectivité en fait une solution efficace pour moderniser un poste de détection sans complexifier l’installation.
