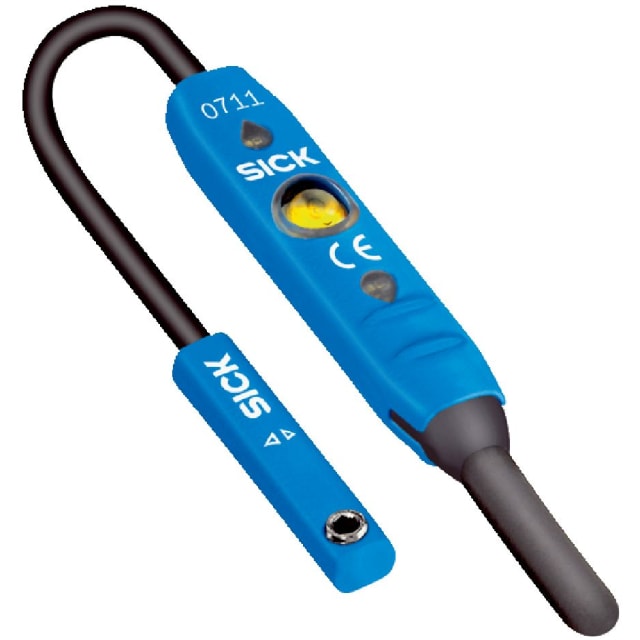

Capteur pour vérin à rainure en C MZ2Q-C 1051025

Capteur magnétique pour vérin à rainure en C dédié aux profils Festo

Le capteur pour vérin à rainure en C MZ2Q-C est conçu pour la détection de position sur vérins pneumatiques, glissières linéaires et préhenseurs équipés d’une rainure en C. Cette version est prévue pour les profils de type Festo, ce qui facilite le choix du bon appareillage pour une intégration directe sur l’actionneur concerné. Son format compact permet une implantation discrète sur le vérin tout en conservant une lecture de position précise pour les automatismes industriels.

Deux sorties PNP pour gérer deux points de commutation sur un seul capteur

Cette exécution dispose de 2 sorties PNP avec fonction de commutation NO, ce qui permet de gérer deux positions de détection avec un seul capteur. Ce principe est particulièrement intéressant pour les applications où il faut remonter deux états de course ou deux positions utiles sans multiplier les composants. En pratique, cela contribue à simplifier le câblage, à limiter l’encombrement sur le vérin et à rationaliser l’installation dans les ensembles pneumatiques compacts.

Réglage simple des points de détection pour les mouvements de vérin

La série MZ2Q-C est prévue pour un ajustement de points de commutation par apprentissage, avec une zone de détection pouvant aller jusqu’à 50 mm de course selon l’application. Ce fonctionnement permet d’adapter le capteur au mouvement réel du vérin et aux positions recherchées sur la machine. Pour l’intégrateur comme pour le mainteneur, cela apporte davantage de souplesse lors de la mise en service, en particulier sur les montages où la précision de positionnement doit être cohérente avec la cinématique pneumatique.

Raccordement rapide par câble avec connecteur mâle M8 4 pôles

Le raccordement électrique s’effectue par câble avec connecteur à fiche, en version M8 4 pôles avec une longueur de 0,3 m. Cette configuration convient bien aux environnements d’automatisme où la rapidité de connexion, la compacité et la facilité de remplacement sont recherchées. L’alimentation s’effectue en courant continu, avec une version électrique DC 4 fils, ce qui facilite son intégration dans les architectures de commande industrielles utilisant des entrées compatibles PNP.

Boîtier compact en matière synthétique avec protection IP67

Son boîtier en matière synthétique est adapté à une implantation au plus près du vérin, avec un encombrement réduit. L’indice de protection IP67 permet l’utilisation dans des environnements industriels exposés aux poussières et aux projections d’eau, à condition de respecter les règles d’installation du système complet. Cette protection en fait un choix pertinent pour les machines et sous-ensembles pneumatiques où le capteur doit rester compact tout en étant correctement protégé dans l’usage courant.

Sortie jusqu’à 100 mA pour une intégration claire dans les circuits de commande

Le capteur fonctionne en tension continue et accepte un courant de sortie maximal de 100 mA. Cette caractéristique le destine au report d’état vers automate, module d’entrées ou système de pilotage industriel, dans une logique de détection de position de vérin. La sortie PNP répond aux besoins courants des installations d’automatisme modernes et contribue à une lecture simple des états de commutation sur les équipements de commande.

Montage pratique sur rainure en C pour la maintenance et l’exploitation

La conception de cette série pour rainure en C favorise une mise en place adaptée aux vérins compatibles, avec un montage pensé pour simplifier la manipulation sur machine. Pour l’exploitant, cela aide à conserver un ensemble propre, compact et lisible autour du vérin. Ce capteur de proximité industriel constitue ainsi une solution pertinente pour le contrôle de position sur actionneurs pneumatiques lorsque l’on recherche un capteur magnétique dédié à rainure en C, avec sorties PNP, raccordement M8 et protection IP67.
