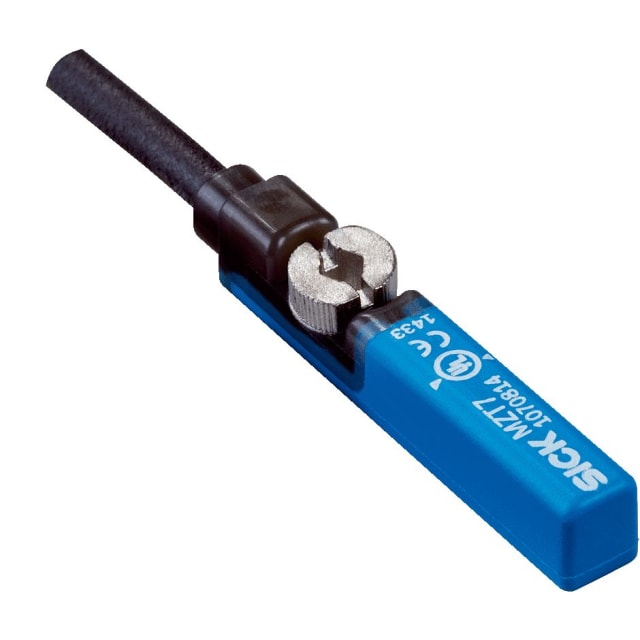

Capteur pour vérin à rainure en T PNP MZT7 1084695

Capteur pour vérin à rainure en T pour détection magnétique sur actionneurs

Ce capteur pour vérin à rainure en T MZT7 est conçu pour la détection de position sur vérins pneumatiques équipés d’un piston magnétique. Son format adapté aux rainures en T permet une intégration directe sur l’actionneur, sans montage encombrant. Il convient aux installations d’automatisation industrielle où la remontée d’information de fin de course doit rester compacte, propre et simple à exploiter dans une logique de commande.

Sortie PNP pour raccordement direct aux automatismes en courant continu

Cette version fonctionne en courant continu avec une sortie de commutation PNP, adaptée aux architectures d’automatisme courantes. Elle s’intègre facilement dans un environnement de pilotage de vérins, de machines spéciales, de convoyage ou de manipulation. La fonction de commutation de type contact NO permet d’obtenir une information claire lors du passage du piston magnétique devant la zone de détection, ce qui facilite la lecture par API, îlots d’E/S ou interfaces de commande.

Raccordement par câble avec connecteur pour installation rapide et propre

Le raccordement électrique s’effectue par câble avec connecteur à fiche, dans une configuration 3 fils en courant continu. Cette conception simplifie la mise en place sur machine, tout en apportant une connexion nette et pratique lors des opérations de câblage ou de remplacement. Le connecteur mâle M8 3 pôles mentionné sur la version produit répond bien aux besoins d’intégration en automatisme compact, notamment lorsque l’espace autour du vérin est limité.

Boîtier synthétique compact avec protection IP65 et IP67

Le boîtier en matière synthétique permet de conserver un encombrement réduit au niveau du vérin. L’indice de protection IP65, complété sur la description produit par une compatibilité IP67, rend ce capteur adapté aux environnements industriels exposés aux poussières, aux projections et aux contraintes habituelles d’atelier. C’est un point important pour les équipements pneumatiques installés sur lignes de production, postes automatisés ou ensembles mobiles soumis à des nettoyages ou à une ambiance technique exigeante.

Détection précise de position pour vérins pneumatiques à rainure en T

Ce capteur de proximité industriel est destiné à signaler la position du piston dans le corps du vérin, avec une surcourse typique indiquée à 10 mm sur la documentation du produit. Cette caractéristique aide à obtenir une détection exploitable dans des séquences rapides et répétitives, tout en simplifiant le réglage sur le profil du vérin. Il s’adresse particulièrement aux intégrateurs et mainteneurs recherchant un capteur pour vérin compact, prévu pour les montages en rainure en T.

Format adapté aux machines automatisées et aux ensembles pneumatiques compacts

Dans une installation industrielle, ce capteur MZT7 trouve naturellement sa place sur des vérins utilisés pour le serrage, l’éjection, le positionnement ou le transfert. Son faible encombrement et son principe de détection magnétique évitent l’ajout d’organes mécaniques externes. Il constitue ainsi une solution pertinente pour optimiser l’implantation autour des actionneurs et garder une architecture de machine plus lisible, notamment dans les armoires et réseaux de commande où la cohérence des signaux de capteurs est essentielle.

Un choix pertinent pour le remplacement d’un capteur de vérin existant

Pour une opération de maintenance ou de remplacement, ce modèle est particulièrement intéressant lorsque l’installation exige une sortie PNP, une alimentation en DC, un raccordement par câble avec connecteur et une implantation sur rainure en T. Le courant de sortie maximal de 100 mA doit être pris en compte pour valider la compatibilité avec l’entrée ou la charge pilotée. Ce capteur pour vérin s’adresse donc aux professionnels souhaitant sécuriser le bon fonctionnement de leur chaîne pneumatique avec un composant clairement destiné à la détection de position sur actionneur.
