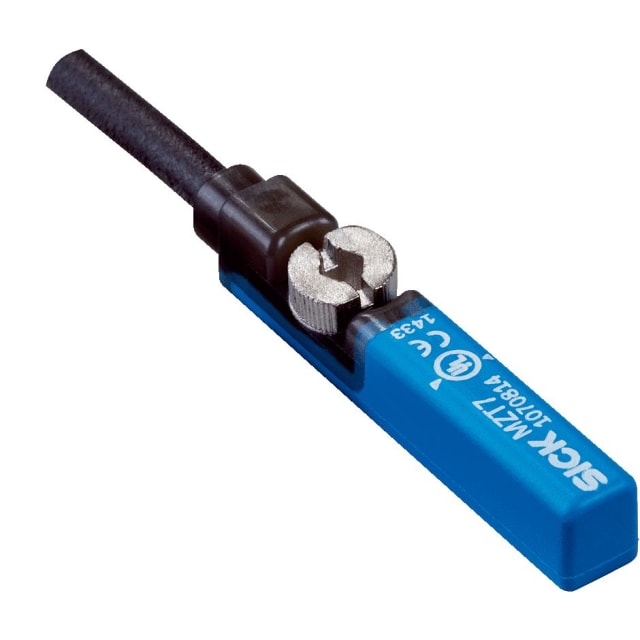

Capteur pour vérin PNP contact NO MZT7-03VPS-KR0

Capteur magnétique pour vérin à rainure en T avec sortie PNP NO

Le capteur pour vérin MZT7-03VPS-KR0 est conçu pour la détection de position de piston sur vérins industriels à rainure en T. Sa sortie PNP avec contact NO convient aux architectures de commande en courant continu recherchant une information de commutation nette et simple à intégrer. Cette configuration en fait une solution adaptée aux automatismes de machines, aux ensembles pneumatiques compacts et aux installations où la remontée d’état doit rester claire et immédiate.

Raccordement rapide par câble avec connecteur M8 3 pôles

Ce modèle est équipé d’un câble avec connecteur mâle M8 à 3 pôles et bague moletée, ce qui facilite le raccordement sur machine tout en limitant les opérations de câblage sur site. Cette exécution permet un montage propre, pratique pour les environnements industriels où la maintenance doit rester simple et où le remplacement d’un capteur doit pouvoir se faire sans reprise complète de l’installation. La version électrique en 3 fils DC s’intègre facilement dans les schémas de commande courants.

Détection fiable de la position du piston sur cible métallique

Prévu pour le contrôle de position sur vérin, ce capteur exploite une détection adaptée aux applications de mouvement linéaire. La fonction de commutation NO permet de transmettre l’information uniquement lors de la présence de la cible dans la zone utile, ce qui convient bien aux séquences de fin de course, de présence de piston ou de validation d’état dans les systèmes pneumatiques. La surcourse typique de 10 mm apporte une plage de fonctionnement adaptée aux montages industriels usuels.

Compatibilité avec les environnements industriels exigeants

Avec son indice de protection IP65 et IP67, ce capteur pour vérin est adapté aux environnements exposés aux poussières et aux projections d’eau. Son boîtier en matière synthétique avec revêtement nickelé participe à une bonne tenue dans les installations techniques soumises aux contraintes d’atelier. Il fonctionne sur une large plage de température ambiante de -30 à +80 °C, ce qui permet son usage aussi bien dans des machines implantées en zone froide que dans des environnements plus chauds.

Intégration simple dans les circuits de commande en 10 à 30 V DC

Le MZT7-03VPS-KR0 fonctionne en courant continu avec une tension d’alimentation de 10 à 30 V DC selon les données produit disponibles pour cette référence. Sa sortie PNP et son courant de sortie maximal de 100 mA le destinent aux entrées d’automates, interfaces de commande et équipements de supervision nécessitant un signal de commutation compatible avec les standards industriels. Cette plage d’alimentation apporte davantage de souplesse lors du dimensionnement ou du remplacement dans une installation existante.

Indication visuelle et fonctions utiles pour le diagnostic

Un indicateur de fonction est intégré pour visualiser l’état de commutation directement sur le capteur. Ce point est particulièrement utile lors du réglage, de la mise en service ou du contrôle de fonctionnement sur machine. Le produit dispose également d’une identification de court-circuit ou de travers possible ainsi que d’une fonction de surveillance des appareils raccordés en série, des atouts intéressants pour les ensembles automatisés où la lisibilité du diagnostic compte dans le temps d’intervention.

Un choix pertinent pour le remplacement ou l’équipement d’un vérin industriel

Ce capteur de proximité industriel est indiqué pour les applications recherchant un format compact, une sortie PNP contact NO et un raccordement par connecteur M8 sur câble. Il convient particulièrement pour l’équipement de vérins à rainure en T dans les lignes automatisées, postes de manutention, machines spéciales et sous-ensembles pneumatiques. Sa configuration technique en fait un produit facile à sélectionner lorsque l’objectif est de retrouver une fonction de détection de piston compatible avec les standards industriels actuels.
