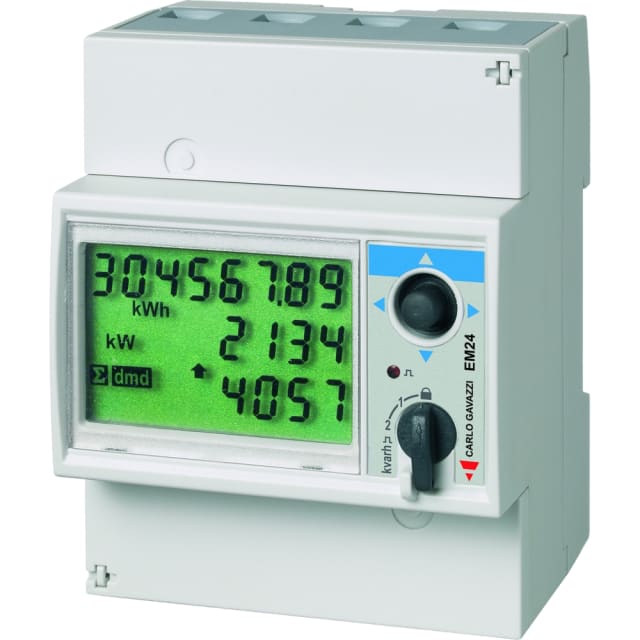

Analyseur d’énergie triphasé Modbus TCP EM24DINAV23XE1X

Analyseur d’énergie triphasé Modbus TCP pour suivi électrique sur rail DIN

L’EM24DINAV23XE1X est un analyseur d’énergie triphasé compact conçu pour la mesure directe jusqu’à 65 A sur installation 3 phases, en schéma trois conducteurs ou quatre conducteurs. Son format 4 modules pour rail DIN facilite l’intégration dans un tableau électrique lorsque l’espace disponible doit rester maîtrisé. Il convient particulièrement au comptage énergétique, au suivi des consommations et à la remontée des données dans les environnements tertiaires, techniques ou industriels.

Communication Ethernet Modbus TCP pour supervision et GTB

Cette version intègre une communication Ethernet Modbus TCP, particulièrement adaptée aux architectures de supervision, d’automatisation de bâtiment et de gestion technique. Elle permet d’exploiter les données de mesure dans un système centralisé pour le contrôle énergétique, l’affectation des consommations ou la sous-comptabilisation. Pour les intégrateurs et tableautiers, ce mode de communication simplifie l’échange des informations avec les équipements de pilotage et de monitoring.

Mesure directe 10(65) A pour une installation simple et compacte

Grâce à sa mesure directe 10(65) A, cet analyseur d’énergie triphasé évite l’ajout de transformateurs de courant dans les applications compatibles avec cette plage. Ce choix permet de réduire l’encombrement, de simplifier le câblage et de gagner du temps lors de l’installation. Il est adapté aux réseaux 133 à 230 V entre phase et neutre, et 230 à 400 V entre phases, avec une fréquence de fonctionnement 50 à 60 Hz.

Lecture claire des grandeurs énergétiques et électriques essentielles

L’appareil dispose d’un affichage numérique en face avant, associé à une commande par sélecteur frontal et joystick de configuration pour un accès pratique aux informations. Il est conçu pour relever l’énergie active et apparente, avec comptage multitarif et commande tarifaire externe. Cette configuration répond bien aux besoins de suivi précis des usages électriques, que ce soit pour la répartition des consommations, le contrôle d’exploitation ou l’analyse des charges.

Compteur électronique étalonné avec précision adaptée au comptage

Ce compteur électronique est étalonné et classé en précision B, ce qui en fait une solution adaptée aux applications de comptage et de suivi énergétique nécessitant une mesure structurée et exploitable. Le totalisateur sur 8 positions permet une lecture claire des index, tandis que la fonction multitarif apporte plus de souplesse lorsque les consommations doivent être distinguées selon des périodes ou des usages spécifiques.

Conçu pour le tableau électrique et l’intégration modulaire

Avec son montage sur rail DIN, sa largeur de 4 unités et son indice de protection IP50, ce modèle s’intègre naturellement dans les coffrets et armoires électriques. Il répond aux contraintes courantes des tableaux de distribution où la lisibilité, la compacité et l’accès frontal aux réglages sont importants. Sa structure est bien pensée pour les installations de comptage divisionnaire, les tableaux techniques de bâtiment et les ensembles de distribution communicants.

Un choix pertinent pour le contrôle énergétique et la répartition des consommations

Cet analyseur d’énergie triphasé Modbus TCP trouve toute sa place dans les projets où il faut mesurer, visualiser et transmettre les données de consommation sans complexifier inutilement le tableau. Il convient aux applications de commande et de livraison, au suivi énergétique de départs triphasés et aux installations cherchant une remontée d’informations réseau en Ethernet. Pour une boutique spécialisée en matériel électrique, c’est une solution particulièrement cohérente dès qu’un compteur triphasé communicant, compact et prêt pour la supervision est recherché.
