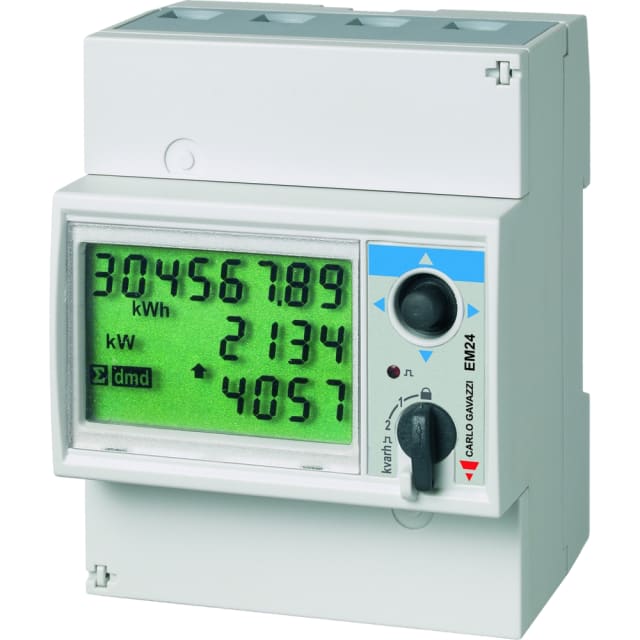

Analyseur d’énergie triphasé Ethernet Modbus TCP EM24

Analyseur d’énergie triphasé Ethernet Modbus TCP pour supervision sur rail DIN

Conçu pour le comptage et l’analyse des réseaux triphasés, cet analyseur d’énergie EM24 en version Ethernet Modbus TCP s’intègre facilement dans un tableau électrique grâce à son format modulaire pour montage sur rail DIN. Il répond aux besoins de suivi énergétique, de lecture des grandeurs électriques et d’intégration dans une supervision technique, aussi bien en environnement tertiaire qu’industriel. Sa communication Modbus TCP sur Ethernet facilite le raccordement à une GTB, un automate ou un système de monitoring centralisé.

Mesure triphasée sur transformateurs de courant 1/5(10) A

Cette version est prévue pour une installation sur transformateurs de courant, avec une entrée nominale 5 A et un courant maximal de 10 A. Elle convient ainsi aux configurations où la mesure indirecte est nécessaire pour suivre les consommations et les variables électriques d’un départ ou d’une installation triphasée. L’appareil est compatible avec les réseaux trois conducteurs ou quatre conducteurs, ce qui apporte davantage de souplesse au moment du choix du schéma de câblage.

Plage de tension adaptée aux réseaux triphasés courants

L’analyseur accepte une tension nominale de 120 à 277 V entre neutre et phase ainsi que de 208 à 480 V entre phases, sur une fréquence de 50 à 60 Hz. Cette large plage de fonctionnement permet de l’intégrer dans de nombreuses architectures de distribution électrique. Il constitue une solution pertinente lorsque l’objectif est de remonter des données d’énergie active et apparente, de mieux visualiser les charges et de renforcer le pilotage des consommations dans le tableau.

Communication Ethernet Modbus TCP pour intégration simple aux systèmes de gestion

Son interface bus Modbus en Ethernet Modbus TCP permet une exploitation directe des données dans les systèmes de gestion d’énergie, d’automatisation ou de comptage technique. Ce mode de communication est particulièrement recherché lorsqu’il faut centraliser plusieurs points de mesure, historiser les consommations ou répartir les usages par zone, ligne ou équipement. Pour l’installateur comme pour l’exploitant, cela simplifie la mise en réseau des informations de mesure sans recourir à une lecture locale uniquement.

Affichage numérique lisible et format modulaire 4 pas

Équipé d’un affichage numérique, ce compteur d’énergie permet une consultation locale des informations essentielles directement en façade. Son encombrement de 4 modules favorise une intégration propre dans les coffrets et tableaux, y compris lorsque l’espace disponible est limité. Ce format compact en fait un choix efficace pour ajouter une fonction de mesure avancée sans alourdir l’architecture modulaire existante.

Gestion tarifaire et exploitation des consommations

La version multitarif avec commande tarifaire externe permet d’adapter le comptage à des scénarios d’exploitation nécessitant une différenciation des périodes ou des usages. C’est un atout pour affiner le suivi énergétique, répartir les coûts ou améliorer la lecture des consommations selon l’organisation du site. L’appareil annonce également un taux d’impulsions de 1000 imp/kWh (kvarh), utile dans les logiques de suivi et d’interfaçage selon l’architecture de mesure retenue.

Une solution de comptage technique pour tableaux de distribution

Avec sa classe de précision B, son affichage électronique, son indice de protection IP50 et son montage sur rail DIN, cet analyseur d’énergie triphasé est adapté aux applications de comptage technique dans les tableaux de distribution électrique. Il convient particulièrement lorsque l’on recherche un appareil orienté mesure, supervision et lecture des grandeurs énergétiques, avec une communication réseau native pour intégrer le comptage au cœur de la gestion du bâtiment ou du process.
