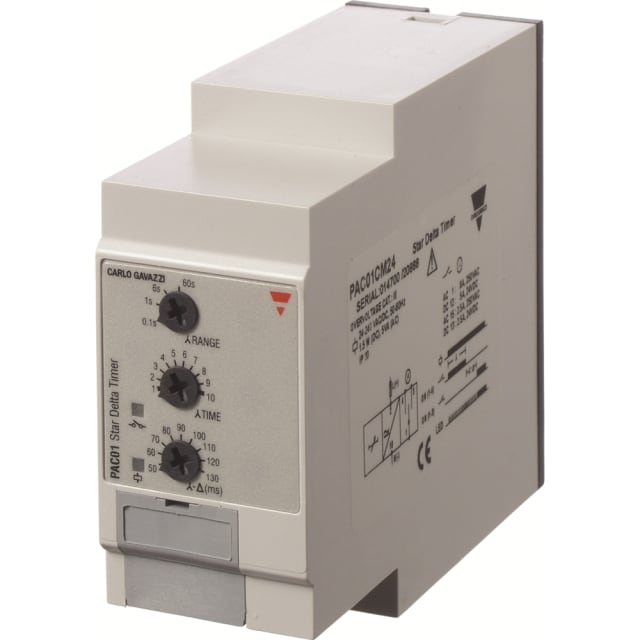

Relais temporisé démarrage étoile-triangle PAC01CM24

Relais temporisé étoile-triangle pour démarrage moteur

Le relais temporisé démarrage étoile-triangle PAC01CM24 est conçu pour piloter une séquence de démarrage étoile-triangle sur moteur triphasé. Cette fonction permet d’assurer la transition temporisée entre la phase de démarrage en étoile et le basculement en triangle, avec un réglage adapté aux besoins de l’installation. Ce modèle convient aux armoires de commande et aux ensembles de démarrage moteur nécessitant une temporisation dédiée et clairement définie.

Large plage d’alimentation AC/DC pour une intégration plus simple

Ce relais temporisé accepte une alimentation de commande très large, de 24 à 240 V en AC comme en DC, en 50 Hz, 60 Hz ou courant continu. Cette polyvalence facilite le choix du produit en maintenance, en rénovation d’armoire ou en conception de nouveaux départs moteurs, tout en limitant les risques d’erreur de sélection liés à la tension de commande.

Temporisation réglable de 0,1 à 600 secondes

La plage de temporisation de 0,1 à 600 secondes permet d’ajuster précisément la durée de fonctionnement en étoile avant le passage en triangle. Cette amplitude de réglage apporte une vraie souplesse pour adapter le démarrage au comportement du moteur, à l’inertie de la charge et aux contraintes d’exploitation. Le produit est ainsi pertinent pour des applications nécessitant un réglage court comme pour des séquences plus longues.

Fonction dédiée étoile-triangle avec sortie relais inverseur

Le PAC01CM24 intègre une fonction spécifiquement dédiée au démarrage étoile-triangle, sans fonctions annexes inutiles pour cet usage. Il dispose d’une sortie à action différée de type inverseur et d’un courant nominal de 8 A, ce qui le rend adapté aux circuits de commande où une commutation temporisée nette est attendue. Cette architecture orientée application simplifie la lecture du schéma et le câblage dans les ensembles de commande moteur.

Format embrochable avec socle pour maintenance pratique

Grâce à son raccordement à broches et à sa conception en version complète avec socle, ce relais temporisé s’intègre dans une logique de remplacement rapide et de maintenance facilitée. Le format embrochable est particulièrement apprécié dans les tableaux et coffrets où l’accessibilité et la rapidité d’intervention sont importantes. Il constitue un choix pertinent lorsque l’on recherche un appareillage de commande facilement échangeable sans reprise lourde du câblage.

Encombrement adapté aux coffrets et armoires électriques

Avec des dimensions de 36 mm de largeur, 80 mm de hauteur et 94 mm de profondeur, ce relais présente un format compact pour les ensembles de commande électrique. Son gabarit permet de l’intégrer plus facilement dans des coffrets techniques, panneaux de contrôle ou armoires de distribution comportant déjà plusieurs organes de protection et de commande. Il répond ainsi aux besoins d’optimisation d’espace sans sortir du cadre d’un appareillage clairement identifiable.

Un composant pertinent pour les circuits de commande moteur

Ce relais temporisé s’adresse aux professionnels qui recherchent un appareil dédié au démarrage étoile-triangle, avec alimentation universelle, temporisation étendue et sortie relais adaptée aux logiques de commande. Il trouve naturellement sa place dans les applications industrielles et tertiaires où le séquencement du démarrage moteur doit être propre, lisible et simple à intégrer dans un schéma électrique existant ou neuf.
