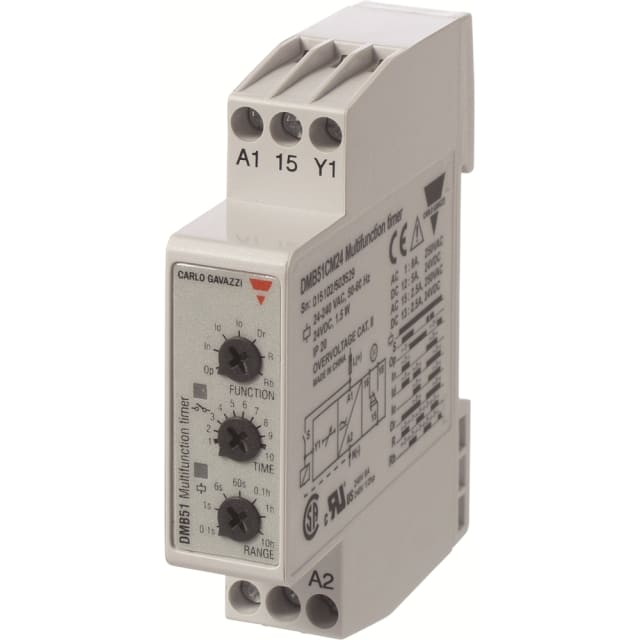

Minuterie multifonction modulaire DIN DMB51CM24

Une minuterie multifonction modulaire DIN pensée pour les automatismes de tableau

La minuterie multifonction modulaire DIN DMB51CM24 est un relais temporisé compact destiné aux installations de commande et d’automatisme en tableau électrique. Son format modulaire étroit de 17,5 mm facilite l’intégration sur rail DIN dans les coffrets et armoires où la place disponible doit être optimisée. Ce modèle convient particulièrement aux applications nécessitant une gestion temporelle précise de la commutation, avec une alimentation de commande compatible AC/DC et un contact inverseur temporisé.

Sept fonctions de temporisation pour couvrir les besoins courants

Cette minuterie multifonction permet de répondre à plusieurs logiques de commande avec un seul appareil. Elle prend en charge le retard à l’enclenchement, le retard à la retombée, le conformateur d’impulsion ainsi que des fonctions synchronisées réglables, démarrant soit par pause, soit par impulsion. Cette polyvalence simplifie le choix du matériel pour les professionnels qui recherchent une solution unique pour différentes séquences de pilotage, sans multiplier les références dans le tableau.

Plage de temporisation très large pour réglages fins ou cycles longs

Avec un domaine de temporisation de 0,1 seconde à 360000 secondes, soit jusqu’à 100 heures, ce relais temporisé s’adapte aussi bien aux commandes très courtes qu’aux temporisations longues. Il peut être utilisé pour des séquences de démarrage, des arrêts différés, des impulsions de commande ou des cycles répétitifs selon la fonction sélectionnée. Cette amplitude de réglage apporte une grande souplesse d’exploitation dans les applications de ventilation, d’éclairage technique, de gestion d’équipements auxiliaires ou de commande de contacteurs.

Alimentation multitension AC/DC pour une intégration plus simple

La DMB51CM24 accepte une tension d’alimentation de commande de 20,4 à 264 V en courant alternatif 50/60 Hz ainsi que de 20,4 à 27,6 V en courant continu. Cette large compatibilité permet de l’intégrer plus facilement dans des environnements de commande variés, sans imposer une architecture trop spécifique. Pour l’installateur, cela représente un vrai avantage lors des opérations de maintenance, de modernisation de tableau ou de remplacement d’un relais temporisé existant.

Contact inverseur 5 A pour les circuits de commande

Cette minuterie modulaire dispose d’une sortie temporisée de type inverseur, avec un courant nominal de 5 A. Elle est donc adaptée au pilotage de circuits de commande, de signalisation ou d’asservissement, dans le respect des caractéristiques du montage. L’absence de sortie instantanée oriente clairement ce produit vers une fonction de temporisation dédiée, avec une logique simple à intégrer dans les schémas de commande nécessitant un basculement temporisé propre et lisible.

Montage sur rail DIN et raccordement à vis pour une mise en œuvre pratique

Conçue pour un montage sur profilé chapeau, cette minuterie s’installe directement dans les tableaux électriques modulaires. Son raccordement à vis convient aux habitudes de câblage en environnement tertiaire et industriel, en offrant une connexion claire et facilement repérable lors de l’installation ou de la maintenance. Ses dimensions compactes, 81 mm de hauteur, 67,2 mm de profondeur et 17,5 mm de largeur, favorisent une implantation propre dans les enveloppes où chaque module compte.

Un choix pertinent pour les commandes temporisées et la télécommande

La DMB51CM24 convient aux applications où une télécommande est possible et où la maîtrise du temps de commutation est essentielle. Elle répond efficacement aux besoins de temporisation dans les tableaux de distribution, les armoires de commande et les ensembles modulaires demandant un relais temporisé polyvalent, compact et simple à intégrer. Pour un électricien, un tableautier ou un intégrateur, ce modèle constitue une solution pratique lorsqu’il faut combiner plusieurs fonctions de temporisation dans un encombrement réduit.
